Универсальный зажим ковриков в салон автомобиля

0
0
11
0
0
20

создана под заказ для Chevrolet Explorer

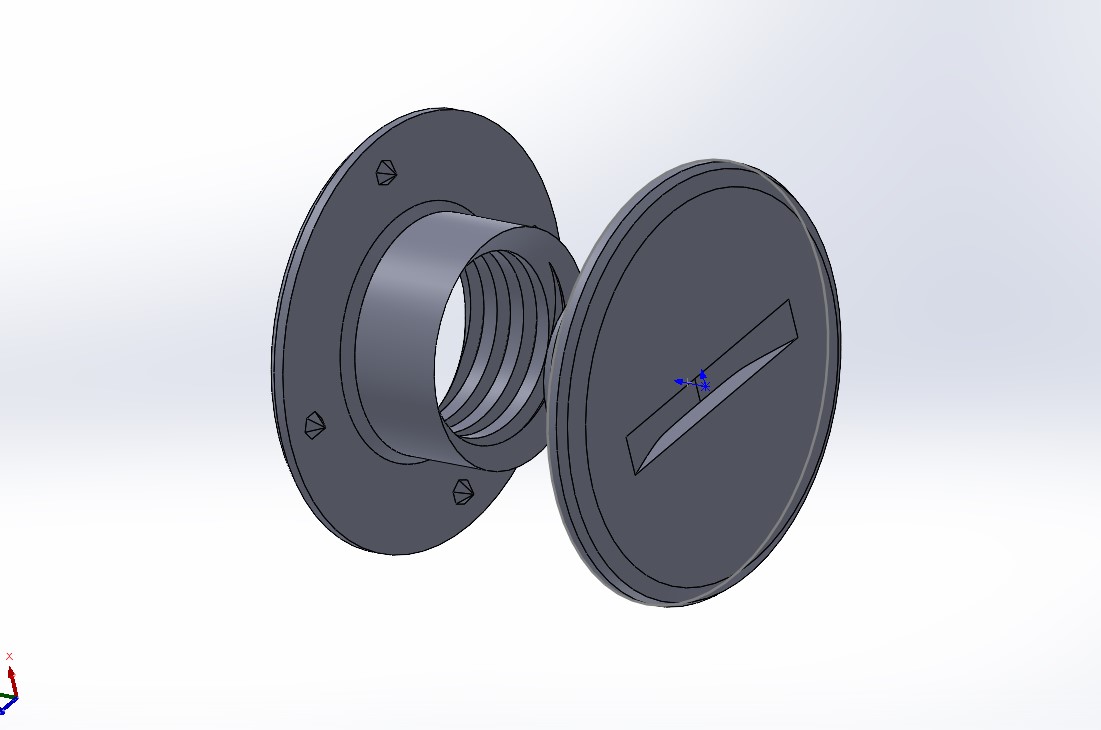

состоит из 2х половиной, фиксация засчет резьбового соединения.
толщина ковролина 10-15мм
есть защита от проворачивания нижней половинки.
нижняя часть устанавливается под резиновый настил или заводской ковролин с отверстиями под ее установку в 22мм.
верхняя деталь с прорезью под монетку, чтобы удобно было закручивать, устанавливается в отверстие 22мм в коврики салона и вкручивается в нижнюю деталь, фиксируя коврики в заводском ковролине от сьезжания.

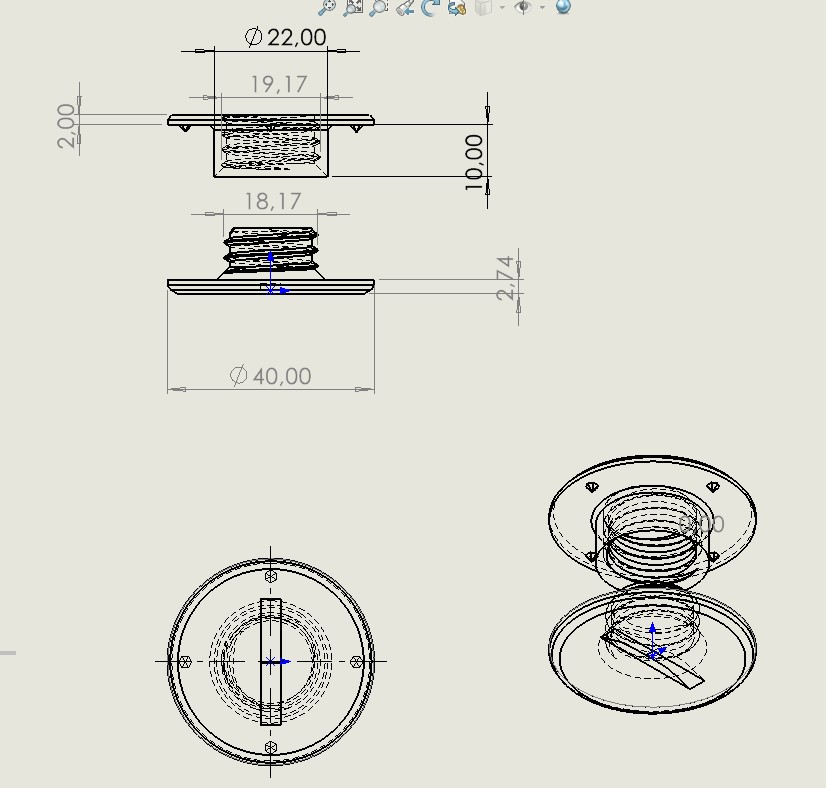

диаметр детали 40мм
диаметр отверстия под установку в ковриках 22мм
резьбовой тип фиксации деталей между собой.


Сообщить о проблеме
Автор
user-avatar user-3680229
Дата
10.11.2025
Язык
Русский
Состав
модель из 2х деталей в одном файле
Софт
SolidWorks 2024 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • v5 Деталь1.SLDPRT
  • v5 Деталь1.STEP
