Баллон 60 литров для заправки газом метаном. Корпус баллона стальной, усиливающий каркас композит из стеклопластика и эпоксидной смолы. Рабочее давление 20 МПа, рабочие температуры -40 ... +60 С. Диаметр баллона 336 мм, длина до бонки баллона без вентиля 915 мм. Вентиль с резьбой W 27,8 по ГОСТ 9909-81. Предназначен для установки на автотранспорт. Производство Китай. Аналог производства РеалШторм.
- Главная -
- Чертежи -
- Транспорт -
- Баллон для газа метана 60 л
Баллон для газа метана 60 л
0
209
2040
5
0
100
Сообщить о проблеме
Автор
Vlad Kri
Дата
08.03.2015
Язык
Русский
Состав
3D сборка баллона
Софт
SolidWorks 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
_Вентиль Метан 250.SLDASM
-
_Вентиль Метан 250.STEP
-
Баллон 60 Метан Китай CNG2-G-325.SLDPRT
-
Болт2 M4 x 8.SLDPRT
-
Вкладыш Шаровый.SLDPRT
-
Грунд-Букса.SLDPRT
-
Дифузор клапана.SLDPRT
-
Заглушка М12х1.SLDPRT
-
Колдьцо 12 х 2.SLDPRT
-
Колдьцо 14 х 2.SLDPRT
-
Кольцо 7_12х0,1.SLDPRT
-
Кольцо 8 -11 х 2.SLDPRT
-
Кольцо 10 х 2.SLDPRT
-
Кольцо 10,5_16х1 Ал.SLDPRT
-
Кольцо 23 х 2.SLDPRT
-
Кольцо Стопорное 13x1.sldprt
-
Корпус вентиля.SLDPRT
-
Корпус клапана.SLDPRT
-
Оболочка баллона стекловолокно с эпоксидкой.SLDPRT
-
Прижим Верхний.SLDPRT
-
Пружина Клапана.SLDPRT
-
РычажокКрана.SLDPRT
-

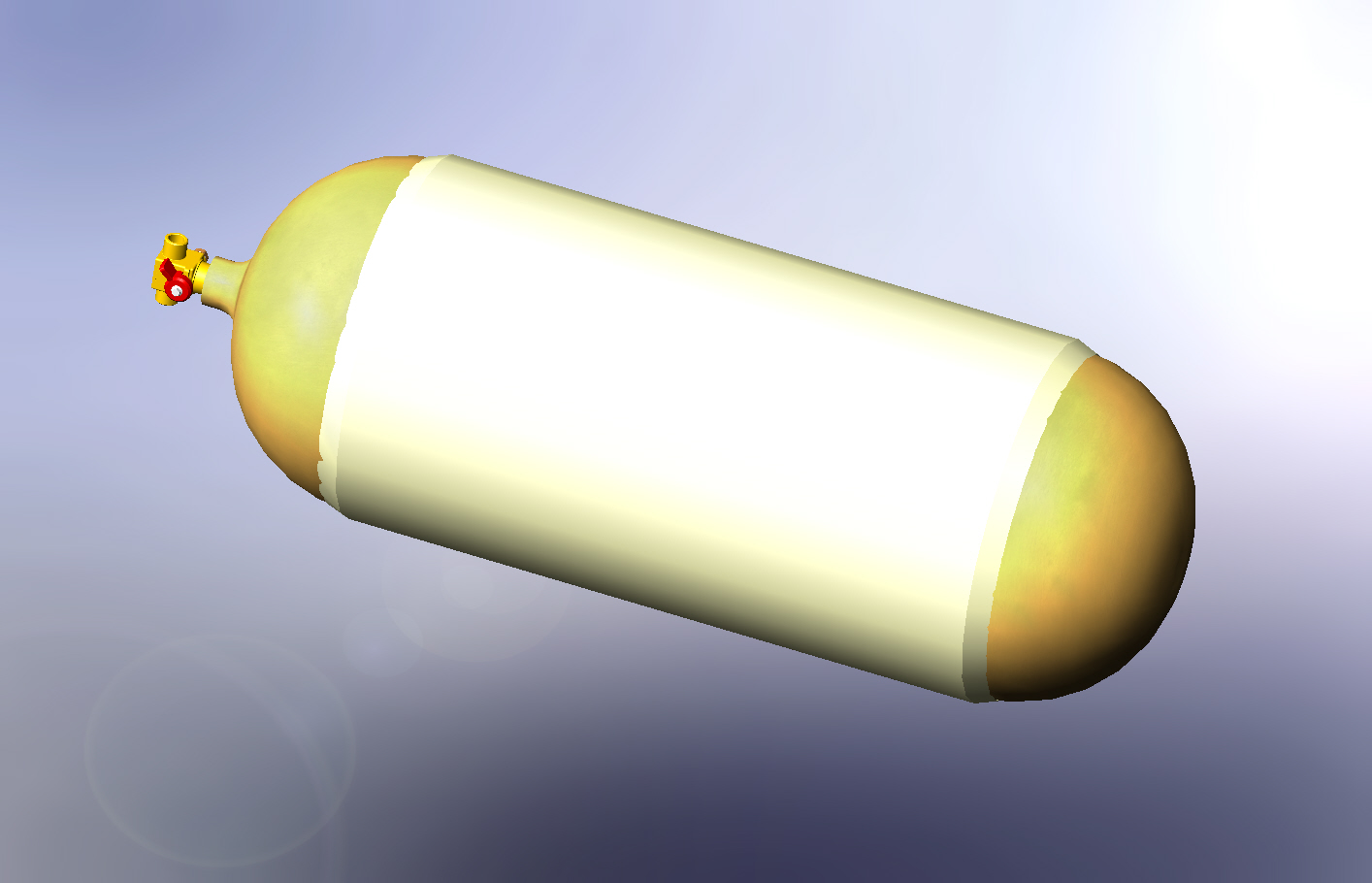

Сб Баллон 60л Метан.JPG
-
