Бортовой балансир самоходной тележки, которая может преодолевать большие углы 55 градусов.
- Главная -
- Чертежи -
- Транспорт -
- Бортовой балансир (левый и правый)

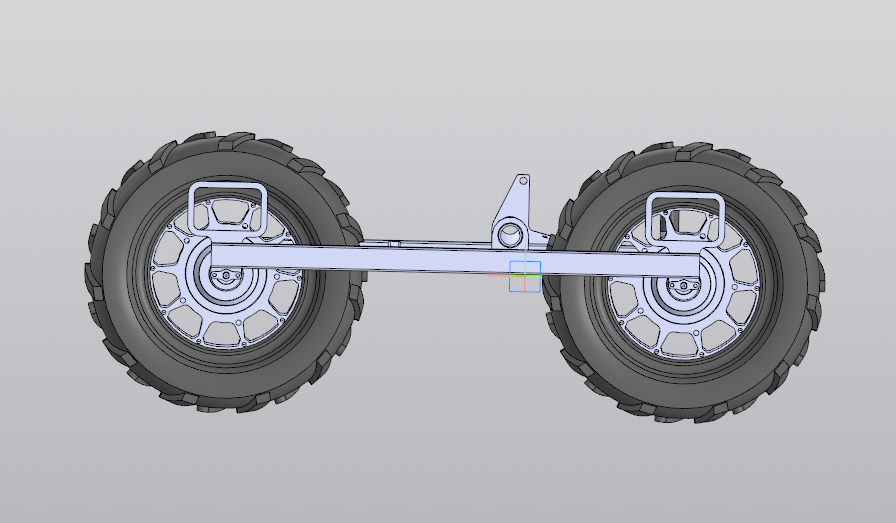

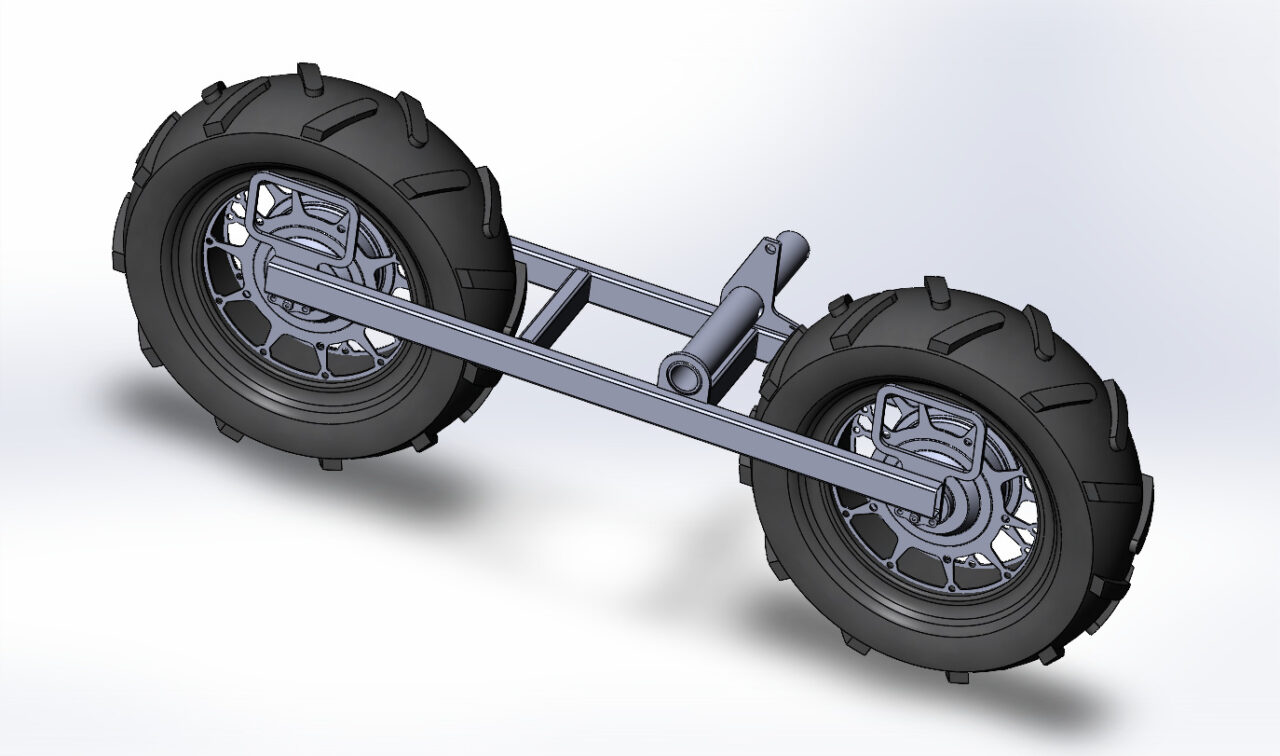

Бортовой балансир (левый и правый)
0
0
51
0
0
60
Сообщить о проблеме
Автор
user-4296703
Дата
22.10.2025
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Бортовой балансир 2-1 левый.SLDASM
-
Бортовой балансир 2-1 левый.STEP
-
Бортовой балансир 2-1 правый.SLDASM
-
Бортовой балансир 2-1 правый.STEP
-
Вварыш на колеса.SLDPRT
-
Внутренний кронштейн колеса.SLDPRT
-
Втулка борта дистанционная.SLDPRT
-
Втулка демпфера на балансиры.SLDPRT
-
Гайка с фланцем стандартная которая в комплекте.SLDPRT
-
Демпфер полиуретановый.SLDPRT
-
Державка провода вварная.SLDPRT
-
Диск колеса внешний 1-02.SLDPRT
-
Диск колеса внутренний 1-02.SLDPRT
-
Мотор колесо 500 Вт ПенгЮянг.SLDPRT
-
Мотор колесо 500Вт с покрышкой 4.50-10.SLDASM
-
Ось борта.SLDPRT
-
Пластина защиты проводов.SLDPRT
-
Покрышка 4.50-10.SLDPRT
-
Рама сварная балансира 2-1 левая.sldasm
-
Рама сварная балансира 2-1 правая.sldasm
-
Ручка для переноски с кронштейном колеса.SLDPRT
-
Стопор гайки внутренний.SLDPRT
-
Труба 40х20х1.5 154 мм.SLDPRT
-
Труба 40х20х1.5 800 мм.SLDPRT
-
Труба 40х20х1.5 800 мм внутренняя Л.SLDPRT
-
Ухо трубы качания борта.SLDPRT
-
Ухо трубы качания борта под амортизатор.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
