Тормозная система электробуса BKM АКСМ Е321 (EBS)

БНТУ, 2024, Проектирование ТС

КР на тему: Тормозная система электробуса BKM АКСМ Е321 (EBS)

По заданию курсовой работы проектируется электробус Е321 с внедренным улучшением - электронной тормозной системой (EBS - electronic brake system)

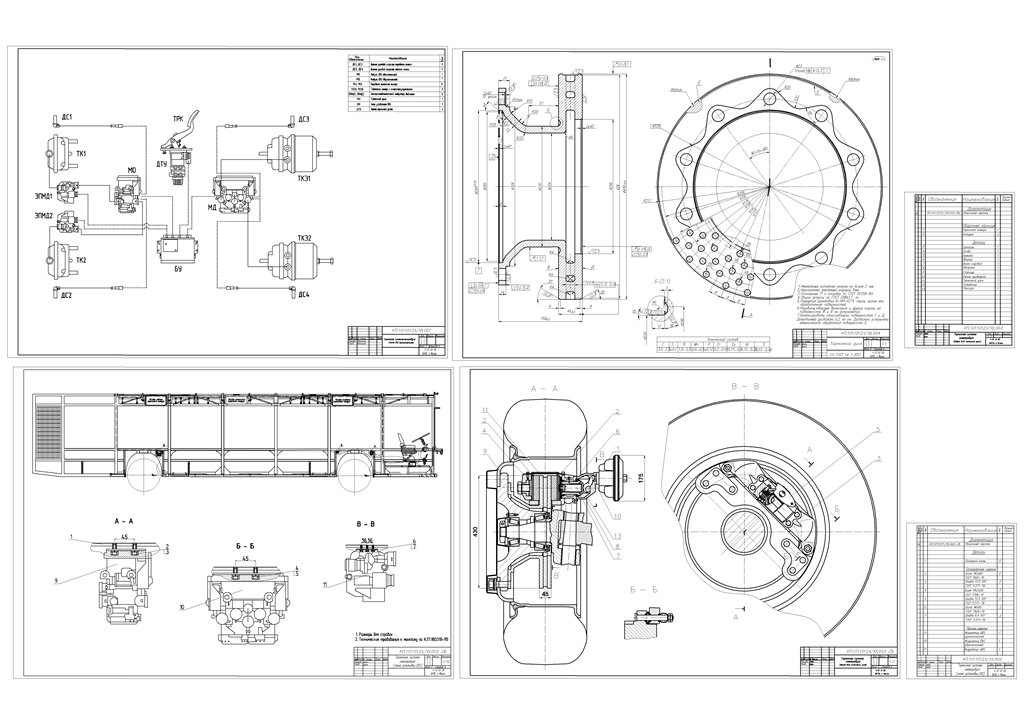

В ходе работы (представлено в записке) производится патентный поиск, сравнение с аналогами, расчет тормозного узла, выбор лучшей конструкции и ее проектирование (разработка необходимых по ТЗ чертежей)

Содержание
Введение 4
1 Назначение узла, описание прототипа 5
1.1 Общее описание прототипа и разрабатываемого узла 5
1.2 Рабочая тормозная система 7
1.3 Стояночная тормозная система 8
1.4 Функция экстренного тормоза 9
1.5 Кран тормозной двухконтурный 9
1.6 Кран тормозной обратного действия с ручным управлением 10
1.7 Клапан ускорительный 13
1.8 Камера тормозная 16
1.9 Камера тормозная с энергоаккумулятором (тип 24/24) 16
1.10 Датчики давления 17
1.11 Выключатель пневматического сигнала торможения 18
1.12 Антиблокировочная система 18
2 Патентно-информационный поиск, анализ аналогов разрабатываемого узла 19
2.1 Поиск аналогов тормозной системы 21
2.1.1 Электробус МАЗ Е303 21
2.1.2 Электробус Камаз-6282 28
2.1.3 Электробус LAZ E183 45
2.2 Патентно-информационный поиск 49
2.2.1 Тормозная система транспортного средства (BY 794 U, МПК B60L 7/22, опубл. 30.03.2003) 49
2.2.2 Модулятор антиблокировочной системы транспортного средства (RU 2003528 C1 МПК B60 Т 8/32, опбл. 13.04.2006) 52
2.2.3 Электронная тормозная система для транспортных средств (RU 2 059 487 C1, МПК B60Т 8/62, опубл. 10.05.1996) 55
3 Нормативные документы 64
4 Выбор и обоснование конструкции 68
5 Методика расчета, определение основных параметров и расчет проектируемого узла 75
5.1 Исходные данные и определение основных параметров проектируемого механизма (системы) 76
5.2 Распределение нагрузки по мостам 77
5.3 Определение силы сопротивления, оказываемой при торможении. 78
5.4 Расчёт нагрузки на колеса электробуса 81
5.5 Нахождение крутящего момента на колёсах электробуса 83
5.6 Расчёт требуемого момента стояночного тормоза 84
5.7 Расчёт дисковых тормозных механизмом 84
5.8 Расчёт модулятора EPM 87
Заключение 89
Список использованных источников 90

ПРИЛОЖЕНИЕ А - это спецификации,  КАРТА ТЕХ УРОВНЯ - ПРИЛОЖЕНИЕ Б
