Эластомерный поглощаюший аппарат ЭПА 73ZW 3D

Эластомерные поглощающие аппараты получают все большее распространение, успешно применяются в амортизирующих устройствах, работающих при низких (до 70 °С) и высоких температурах. Применяемые в аппаратах силиконовые эластомеры способны к большим обратимым высокоэластическим деформациям. Такие поглощающие аппараты (полный ход 90 мм, сила предварительного сжатия 200-220 кН, максимальная сила сжатия 1000-1500 кН, при статическом и динамическом приложении сил сжатия соответственно 55 и 130 кДж, коэффициент восприятия кинетической энергии удара соответственно 0,4 и 0,75, габаритные размеры 230×318x625 мм, масса 214 кг). Аппарат 73ZW по сравнению с другими типами поглощающих аппаратов имеет ряд преимуществ: большая энергоемкость; высокая стабильность работы при температурах от -60° до 60 °С; отсутствие заклинивания и запаздывания возвращения в исходное положение после прекращения действия сжимающей силы; простота конструкции и др. Такие поглощающие аппараты отличаются высокой стойкостью к естественным и искусственным факторам старения. При равных габаритных размерах эластомерные поглощающие аппараты имеют по сравнению с другими аппаратами более высокую удельную энергоемкость, приходящуюся на единицу веса, а также более простую конструкцию. Однако при изготовлении их требуется высокая точность механической обработки поршней и цилиндров для создания герметически заполняемых объемов эластомером, работающим под давлением до 500 МПа. Преимуществом эластомера является его сжимаемость под давлением в замкнутом объеме до 15%, высокая вязкость и ее малое изменение при колебаниях температуры.

Состав: 3D Модель, Сборка Язык документа

Софт: Компас V13

Каталог / Транспорт / Железнодорожный транспорт / Эластомерный поглощаюший аппарат ЭПА 73ZW 3D

Просмотр файлов
ПА 73ZW\Thumbs.db
ПА 73ZW\Болт М
ПА 73ZW\Буксовая втулка.m3d
ПА 73ZW\Кгайка.m3d
ПА 73ZW\Корпус.m3d
ПА 73ZW\Планка монтажная.m3d
ПА 73ZW\Плита упорная.m3d
ПА 73ZW\Сборка.a3d

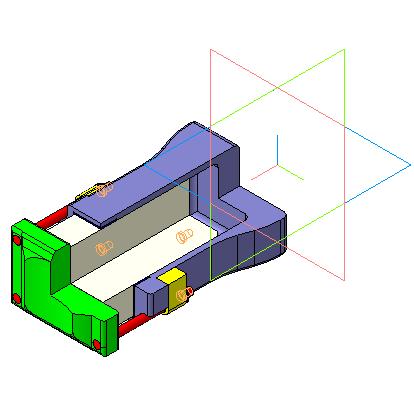

ПА 73ZW\Сборка.jpg
ПА 73ZW\Эластомерный амортизатор.m3d
ПА 73ZW
