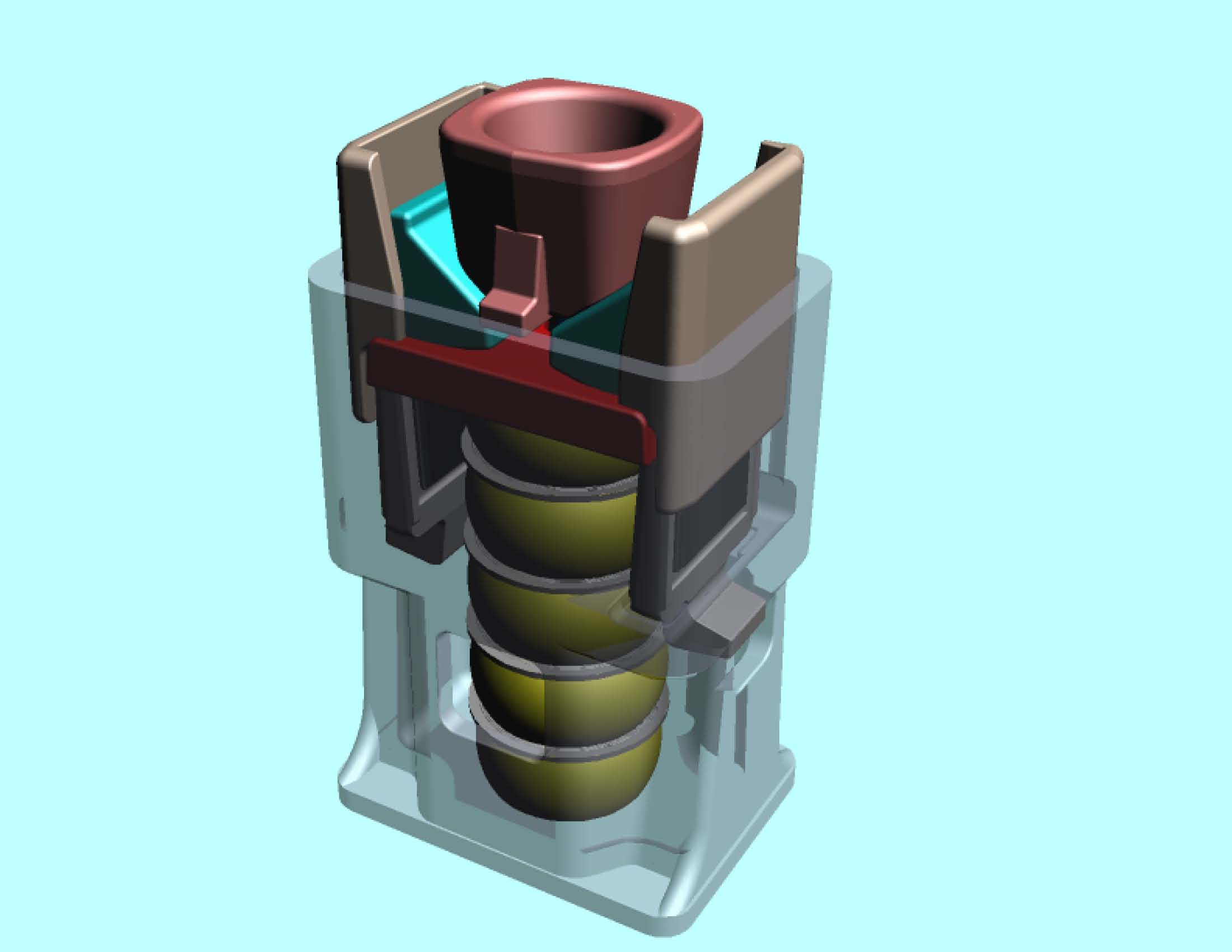

Поглощающий аппарат ПМКП-110, 3D

Поглощающий аппарат – один из элементов автосцепного устройства. Предназначен для поглощения энергии столкновения единиц подвижного состава.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2007 SP 4.0

Файлы:
Поглощающий аппарат ПМКП-110/
Поглощающий аппарат ПМКП-110/Пластина опорная.SLDPRT
Поглощающий аппарат ПМКП-110/Элемент полимерный верхний.SLDPRT
Поглощающий аппарат ПМКП-110/Элемент полимерный верхний сжатый.SLDPRT

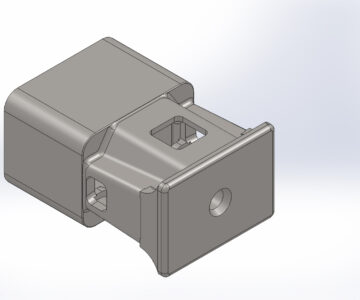

Поглощающий аппарат ПМКП-110/Корпус.SLDPRT
Поглощающий аппарат ПМКП-110/Половинка корпуса.SLDPRT
Поглощающий аппарат ПМКП-110/Пластина подвижная.SLDPRT
Поглощающий аппарат ПМКП-110/Элемент-1 полимерный верхний сжатый.SLDPRT
Поглощающий аппарат ПМКП-110/ГЛАВНАЯ СБОРКА - ПМКП-110 заряженный со сжатыми УпрЭл.SLDASM
Поглощающий аппарат ПМКП-110/Элемент полимерный нижний _ упрощённая геометрия.SLDPRT
Поглощающий аппарат ПМКП-110/Пластина неподвижная/
Поглощающий аппарат ПМКП-110/Пластина неподвижная/Пластина неподвижная.SLDPRT
Поглощающий аппарат ПМКП-110/Пластина неподвижная/Элемент металлокерамический.SLDASM
Поглощающий аппарат ПМКП-110/Пластина неподвижная/Брикет металлокерамический.SLDPRT
Поглощающий аппарат ПМКП-110/Пластина неподвижная/Пластина неподвижная.SLDASM
Поглощающий аппарат ПМКП-110/Пластина неподвижная/Основание металлокерамического элемента.SLDPRT
Поглощающий аппарат ПМКП-110/Нижний элемент - 15 кН.SLDASM
Поглощающий аппарат ПМКП-110/Деталь1.SLDPRT
Поглощающий аппарат ПМКП-110/Пластина.SLDPRT
Поглощающий аппарат ПМКП-110/Сборка половинок.SLDASM
Поглощающий аппарат ПМКП-110/Конус нажимной.SLDPRT
Поглощающий аппарат ПМКП-110/Элемент полимерный нижний.SLDPRT
Поглощающий аппарат ПМКП-110/Элемент полимерный нижний сжатый.SLDPRT
Поглощающий аппарат ПМКП-110/Клин.SLDPRT
Поглощающий аппарат ПМКП-110/Элемент полимерный нижний сжатый -1.SLDPRT
Поглощающий аппарат ПМКП-110/Болт стяжной.SLDPRT
Поглощающий аппарат ПМКП-110/Thumbs.db
Поглощающий аппарат ПМКП-110/Элемент полимерный верхний _ упрощённая геометрия.SLDPRT
Поглощающий аппарат ПМКП-110/Гайка.SLDPRT
Поглощающий аппарат ПМКП-110/Сборка двух половинок.SLDASM
