Фрикционный клин

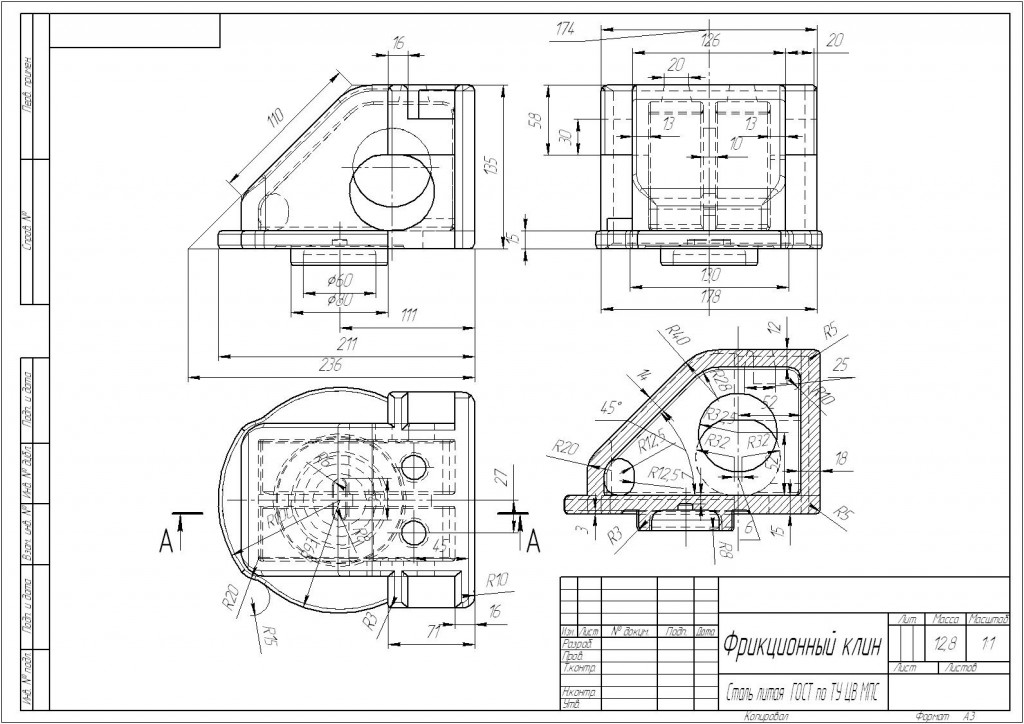

Чертеж фрикционного клина (формат А3), применяемого на грузовых и пассажирских вагонах в центральном рессорном подвешивании.

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12

Файлы:
Фрикционный клин.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1
Максим

Чертеж содержит грубую ошибку!!!
Я так понимаю здесь фрикционный клин М1698.00.002?!
Сравните с РД 32 ЦВ 052 - 2009 (рис. 10.1)
