Контейнер морской сухой 20 DC(22)-01

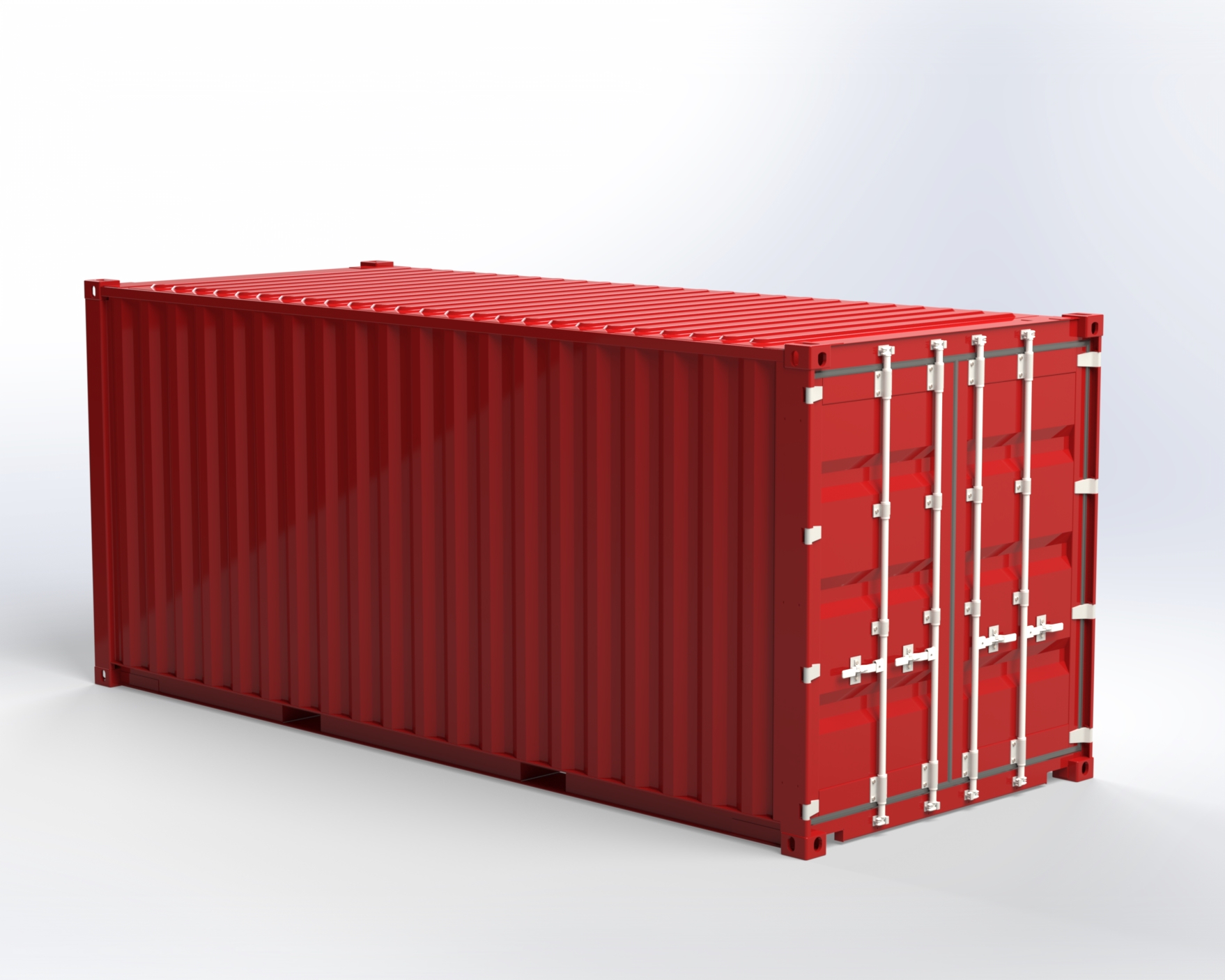

Контейнер морской 20 DC(22)-01, полная 3D модель
Техническая характеристика
Внутренние размеры:
1.Длина - 5893 +0 -6мм
Ширина - 2346 +0 -5мм
Высота - 2392 +0 -5мм
Размеры дверного проема:
2.
Ширина - 2334 +0 -5мм
Высота - 2280 +0 -5мм
Внутренний объем - 33,2 м3
3.Максимальная масса брутто - 30480 кг
4.Максимальная полезная нагрузка - 28330кг
5.Температура эксллуатации от -30 до +80 С

Состав: ЗD-модель.

Софт: SolidWorks 2021 SP3

Файлы:
220810-01.010.03_Накладка.SLDPRT
Контейнер 20' DC(22)-01.jpg
220810-01.040.00_Крыша.SLDASM
220810-01.000.02_Петля.SLDPRT
220810-01.050.01_Швеллер.SLDPRT
Washer 6402_3_gost-1.SLDPRT
220810-01.030.04_Полоса.SLDPRT
220810-01.060.00_Дверь.SLDASM
220810-01.021.00_Стойка левая ПС.SLDPRT
LATCH BLOCK.sldprt
Sp Sc 10621_gost.SLDPRT
заклепка huck.SLDPRT
220810-01.022.00_Стойка правая ПС.SLDPRT
220810-01.050.04 Рейка крепления уплотнителя.SLDPRT
Фитинг ВП ГОСТ Р 51891.SLDPRT
220810-01.030.06_Лист.SLDPRT
220810-01.030.05_Лист.SLDPRT
220810-01.032.00_ Нижняя поперечная балка.SLDPRT
220810-01.012.00_Стойка левая ТС.SLDPRT
220810-01.030.01_ Нижняя поперечная балка.SLDPRT
полоса 2х20.SLDPRT
220810-01_Комплект фитингов.SLDPRT
220810-01.040.02_Лист крыши.SLDPRT
Hex Nut 15526_gost.SLDPRT
220810-01.050.03_Панель.SLDPRT
220810-01.013.00_Нижняя балка ТС.SLDPRT
220810-01.031.00_ Нижняя продольная балка.SLDPRT
220810-01.024.00_Верхняя балка ПС.SLDPRT
Фитинг НЛ ГОСТ Р 51891.SLDPRT
220810-01.010.02_Панель ТС.SLDPRT
Hex Bolt 7798_1gost.SLDPRT
220810-01_Решетка вентиляции контейнера.SLDPRT
220810-01_Крепёжное кольцо.SLDPRT
220810-01.030.00_Дно.SLDASM
220810-01.040.01_Верхняя продольная балка.SLDPRT
220810-01.050.00_Дверь.SLDASM
220810-01.050.02_Труба.SLDPRT
Заклепка вытяжная.sldprt
220810-01.000.05_Накладка.SLDPRT
Washer 11371_gost.SLDPRT
Фитинг НП ГОСТ Р 51891.SLDPRT
220810-01.030.02_ Лист.SLDPRT
220810-01.000.01_Панель боковой стенки.SLDPRT
220810-01.010.01_Верхняя балка ТС.SLDPRT
Фитинг ВЛ ГОСТ Р 51891.SLDPRT
220810-01.011.00_Стойка правая ТС.SLDPRT
220810-01.020.00_Стенка передняя.SLDASM
Описание.txt
220810-01.030.03_ Лист.SLDPRT
220810-01.000.00_Контейнер сухой.SLDASM
220810-01.000.05-01_Накладка.SLDPRT
220810-01.010.00_Стенка торцевая.SLDASM
220810-01.023.00_Нижняя балка ПС.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

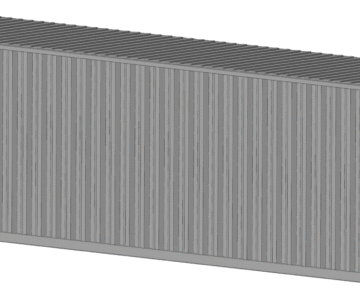

Контейнер морской 1CC 20'
