Основы проектирования твердотопливных ракет. Точка-У

Евразийский национальный университет им. Л.Н.Гумилева
Кафедра космической техники и технологии
КУРСОВОЙ ПРОЕКТ по дисциплине «Основы проектирования твердотопливных ракет»
Нур-Султан 2019

Введение
Ракеты с РДТТ применяют во всех классах современных комплексов военного назначения. Кроме того, ракеты с РДТТ используются в народном хозяйстве (для борьбы с градом, бурение скважин, зондирование высоких слоев атмосферы). Разнообразие областей применения и выполнения задач способствуют разработке большого числа конструкций, отличающихся габаритными, массовыми, тяговыми, временными и другими характеристиками. [1].
В разделах курсового проекта рассмотрены классификация ракеты, проведен анализ требований, предъявляемых к ракете с точки зрения стандартных, эксплуатационных и производственно-экономических требований. Особое внимание уделено определению применяемых конструкционных материалов и выбору программы полета ракеты. Описаны требования, предъявляемые к ракете, и обоснование ее схемы. Разработан алгоритм баллистического расчета ракеты, выведены уравнения ее движения, проведен расчет стартовой массы ракеты и ее составляющих, а также определены геометрические размеры ракеты.

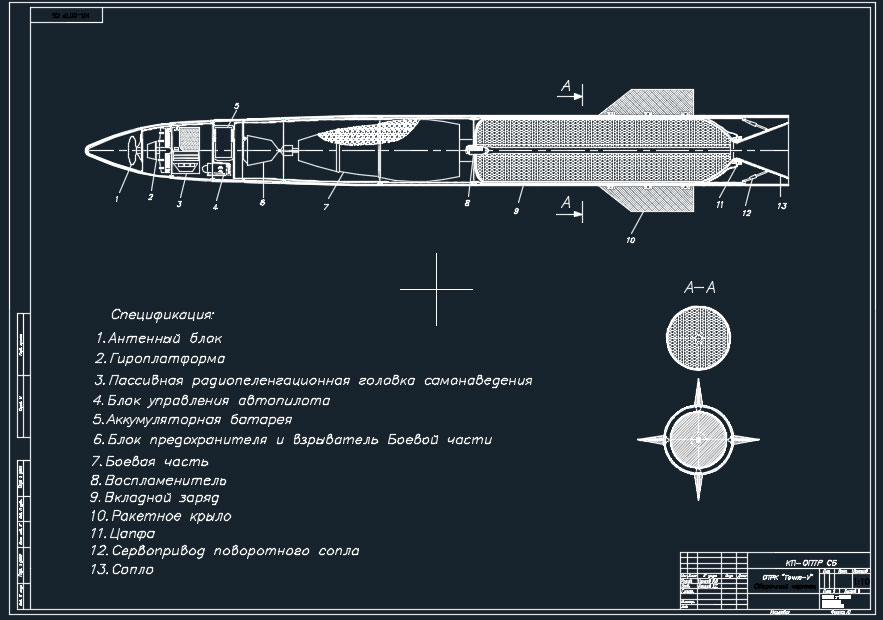

Ракета комплекса «Точка» («Точка-У») представляет собой управляемую на всём протяжении полёта одноступенчатую твердотопливную (не является баллистической так как управляется на всём протяжении полёта), состоящую из ракетной части 9М79 (9М79М, 9М79-1) с Х-образным расположением рулей и крыльев и из неотделяемой в полёте головной части (ГЧ).

Содержание
Введение…………………………………………………………………………...3
1. Характеристика ракеты………………………………………………………...4
1.1 Основное описание ракеты…………………………………………………...4
1.2 Состав комплекса……………………………………………………………...4
1.3 Боеприпас……………………………………………………………………...5
1.4 Пусковая установка…………………………………………………………...5
2. Требования, предъявляемые к ракете, и обоснование ее схемы…………….7
2.1. Общие требования……………………………………………………………7
2.2 Эксплуатационные требования………………………………………………8
2.3 Производственно-экономические требования………………………………9
2.4 Выбор и обоснование схемы ракеты…………………………………………9
3. Выбор основных параметров ДУ…………………………………………….10
3.1 Выбор типа заряда РДТТ…………………………………………………….10
3.2 Выбор формы заряда………………………………………………………...10
3.3 Выбор типа топлива……………………………………………………….....11
3.4 Выбор давления в камере сгорания и на срезе сопла……………………...12
4. Баллистический расчет РДТТ………………………………………………...13
4.1 Проектирование сопла……………………………………………………….13
4.2 Расчет оптимального давления в камере сгорания…………………………18
4.3 Расчет звездчатого заряда……………………………………………………18
4.4 Расчет на прочность корпуса РДТТ…………………………………………21
5. Расчет теплозащитных покрытий РДТТ……………………………………..26
5.1. Расчет тепловых потоков в элементах РДТТ………………………………26
5.2 Расчет теплозащитного покрытия двигателя……………………………….29
Заключение……………………………………………………………………….36
Список используемой литературы……………………………………………...37
