Московский государственный университет им. Н. Э. Баумана
Кафедра космические аппараты и ракеты-носители
Дипломный проект на тему: «Проектирование межконтинентальной управляемой баллистической твердотопливной ракеты» ,
Москва 2013

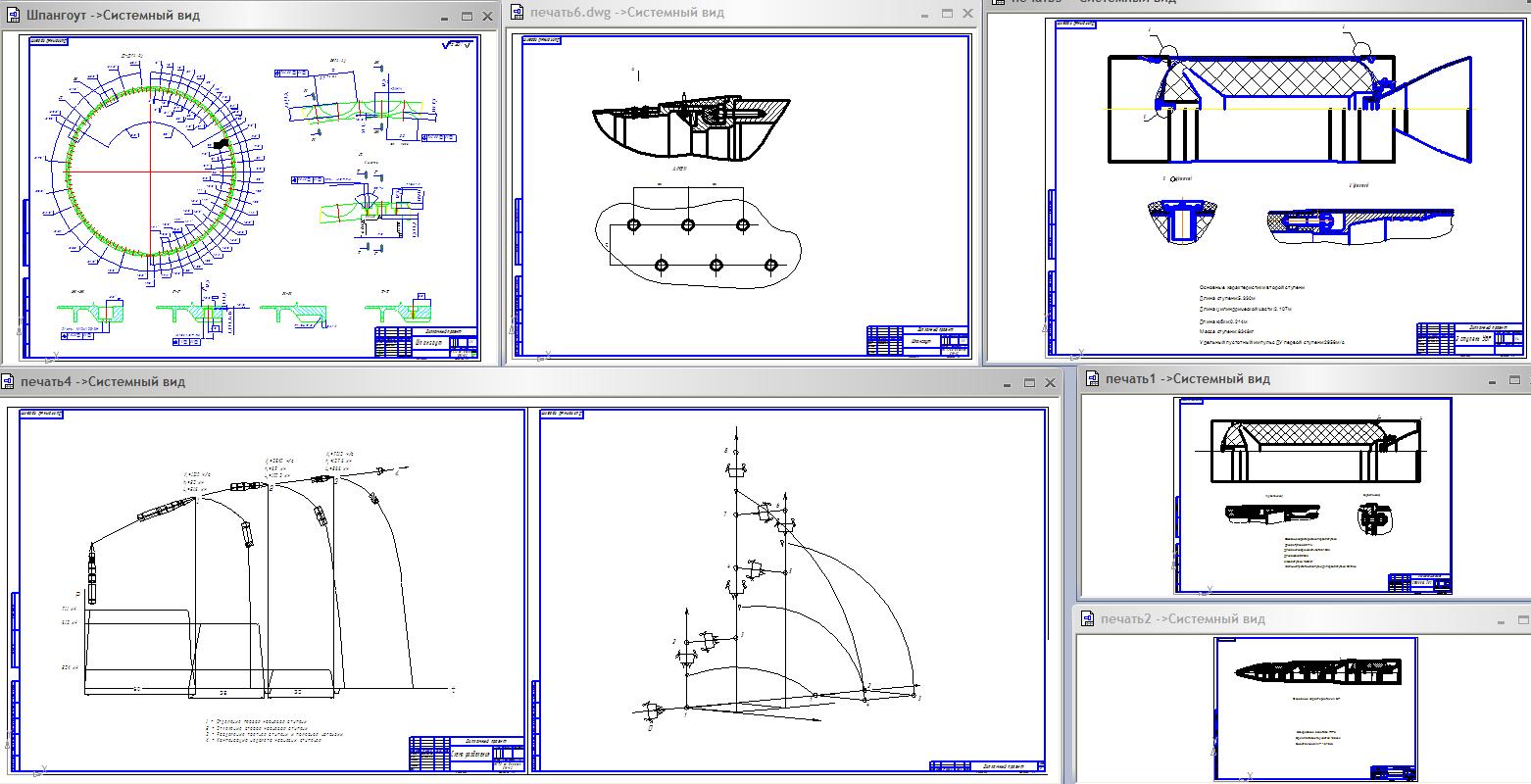

Дипломный проект на тему: «Проектирование межконтинентальной управляемой баллистической твердотопливной ракеты» выполнен в объеме: расчетно-пояснительная записка на 104 страницах формата А4, графические работы на 11 листах формата А1.
В исследовательской части дипломного проекта приведена методика определения спектральной направленной излучательной способности факела РДТТ применительно к вопросам спектральной диагностики работы двигателей, а также раннего обнаружения старта ракет и оптических методов сопровождения их полёта по траектории. Приведены также результаты расчета направленной излучательной способности факела РДТТ, выполненного на основе имитационного моделирования распространения излучения в рассеивающей среде.
В конструкторской части проекта описывается управляемая межконтинентальная баллистическая трехступенчатая ракета с твердотопливными двигателями и стартом из транспортно-пускового контейнера.
В технологической части проекта описывается технологический процесс изготовления шпангоута головного обтекателя твердотопливной ракеты-носителя.
Содержание
1 Исследовательская часть 7
1.1 Введение 7
1.2 Статистическое моделирование переноса теплового излучения в неоднородных объёмах светорассеивающих горячих газов 8
1.3 Общие понятия о принципах имитационного моделирования распространения излучения в рассеивающей среде 10
1.4 Исходная информация имитационного моделирования 13
1.4.1 Определение оптических характеристик частиц. 14
1.4.2 Определение коэффициента поглощения газовой фазы 16
1.5 Расчёт направленной излучательной способности 18
1.5.1 Дискретизация исследуемого объёма 19
1.5.2 Определение начальных координат траектории 20
1.5.3 Построение прямолинейного участка траектории в замкнутой области 22
1.5.4 Моделирование длины свободного пробега 23
1.5.5 Розыгрыш столкновений 24
1.5.6 Моделирование процессов поглощения и рассеяния 25
1.6 Регистрация конца истории фотонов 26
1.6.1 Регистрация актов поглощения 27
1.6.2 Регистрация частиц, покидающих исследуемый объём 27
1.7 Результаты моделирования 29
1.7.1 Генерация исходных данных 29
1.7.2 Расчёт направленных спектральных характеристик факела РДТТ 34
2 Проектно-конструкторская часть 36
2.1 Введение 36
2.1.1 Исходные данные для проектирования 36
2.1.2 Достоинства и недостатки РДТТ 37
2.1.3 Основные этапы проектирования 39
2.2 Принципиальная схема УБР 40
2.2.1 Способ старта 40
2.2.2 Способ разгона ракеты на АУТ 41
2.2.3 Способ разделения ступеней 42
2.2.4 Способы управления полётом и повышения точности 43
2.3 Конструктивная схема МБР 44
2.3.1 Компоновочная схема ракеты 45
2.3.2 Конструктивно-компоновочные решения по двигательным установкам 46
2.3.3 Конструктивные решения по корпусным элементам 49
2.4 Описание схемы действия ракеты при старте и в полёте 51
2.5 Определение значений основных параметров УБР 53
2.5.1 Формирование полезной нагрузки 53
2.6 Вычисление параметров УБР в первом приближении 54
2.6.1 Вычисление параметров УБР во втором приближении 55
3 Технологическая часть 58
3.1 Описание объекта изготовления 58
3.2 Особенности обработки шпангоутов 60
3.3 Недостатки конструкции 60
3.4 Обоснование характера постороения технологического процесса 61
3.5 Обоснование выбора заготовки 62
3.6 Выбор метода формообразования и проектирование маршрутно-технологического процесса 62
3.7 Используемое оборудование 64
3.8 Измерительный инструмент 66
4 Охрана труда и экология 68
4.1 Анализ опасных и вредных факторов технологического процесса изготовления шпангоута 68
4.2 Расчет заземления 79
4.3 Расчет освещения. 82
4.4 Расчет виброизоляции станка 82
5 Оргнанизационно-экономическая часть 87
5.1 Введение 87
5.2 Расчет статей себестоимости корпуса РДТТ 88
5.2.1 Затраты на материалы 88
5.2.2 Затраты на покупные изделия 89
5.2.3 Основная заработная плата основных производственных рабочих 90
5.2.4 Дополнительная заработная плата производственных рабочих 92
5.2.5 Косвенные расходы 92
5.2.6 Цеховые расходы 93
5.2.7 Внепроизводственные расходы 93
5.3 Определение цены изделия 94
5.4 Трудоемкость изготовления 94
5.5 Сетевой график процесса разработки трехступенчатой твердотопливной ракеты. 95
5.6 Заключение 101
