Проектирование технологического процесса изготовления чувствительного элемента гидравлического расходомера

Сибирский государственный университет науки и технологий имени академика М.Ф. Решетнёва
Кафедра двигателей летательных аппаратов
Курсовой проект по дисциплине "Технология производства ракетных двигателей"
На тему: "Проектирование технологического процесса изготовления чувствительного элемента гидравлического расходомера"
Красноярск 2015

Произвен технический анализ конструкции гидравлического расходомера жидкостного ракетного двигателя. Разработан технологический процесс изготовления чувствительного элемента - винтовой гидрометрической турбины расходомера(вертушки). Спроектировано приспособление для статической балансировки.
Графическая часть содержит схему основных этапов технологического процесса изготовления вертушки, чертеж вертушки, чертежи приспособления для статической балансировки.

Преобразователь расхода турбинный - это агрегат, предназначенный для выдачи информации об объёмном расходе измеряемой жидкости. Чувствительным элементом данного агрегата является винтовая гидрометрическая турбинка(вертушка). Турбинные преобразователи расхода могут быть с аксиальной и с тангенциальной турбинкой. У первых лопасти расположены по винтовой линии, а ось совпадает с осью потока. У вторых ось перпендикулярна к направлению потока, а прямые лопасти расположены радиально по отношению к оси. Данный агрегат представляет собой участок трубопровода, т.е. корпус расходомера с помощью разъемного соединения присоединяется с трубопроводами, образуя единую топливную магистраль. Поток попадает из трубопровода в полость расходомера через установленный на входе струевыпрямитель, его функция выровнять поток, тем самым уменьшив погрешности в работе расходомера. Затем поток попадая на лопатки турбины приводит её во вращение, после чего датчик установленный в составе расходомера с помощью индукции преобразуют частоту вращения вертушки преобразователя в электрические импульсы.

Техническое задание на проектирование
Введение
1. Технический анализ конструкции детали
1.1. Общая характеристика
1.2. Описание и работа агрегата
1.3. Назначение агрегата
1.4. Конструкция агрегата
1.5. Характеристики детали и агрегата
1.6. Нагрузки в процессе работы
1.7. Обоснование материала детали
1.8. Технические требования на изготовление вертушки
2. Технологическая часть
2.1. Обоснование выбора станков
2.2. Обоснование выбора СОЖ
2.3. Технологический процесс изготовления вертушки
3. Разработка специального приспособления
3.1. Общие сведения о специальном приспособлении
3.2. Конструкция специального приспособления
3.3. Требования к специальному приспособлению
3.4. Выбор материалов для приспособления
4. Технико-экономический анализ проекта
Заключение
Список используемой литературы

Состав: Маршрутно-технологическая карта(схема), Вертушка(чертеж), оправка для балансировки(СБ), спецификация, приспособление для балансировки(СБ), спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Проектирование технологического процесса изготовления чувствительного элемента гидравлического расходомера

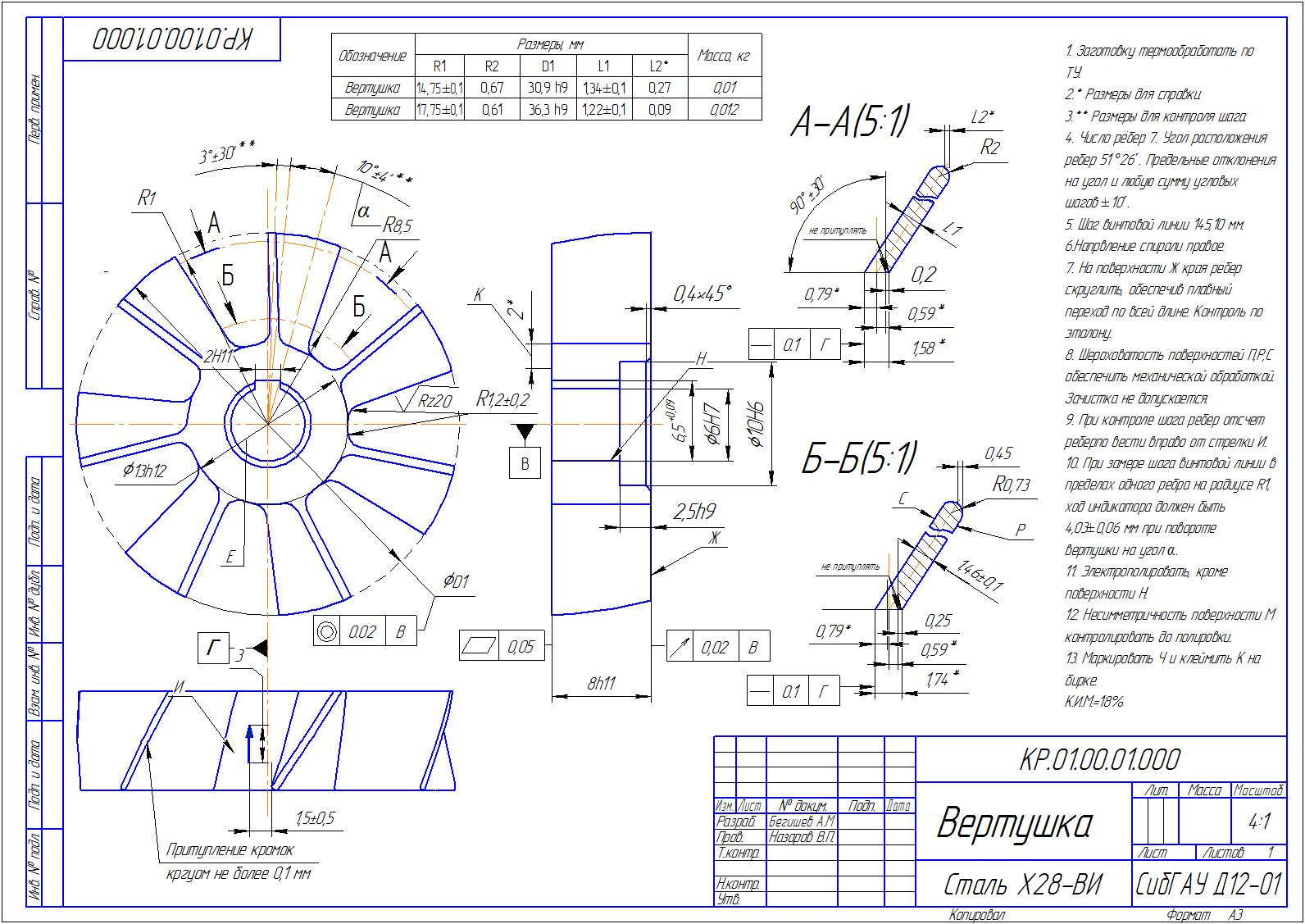

Вертушка чертеж.cdw
Машрутно-технологическая карта.cdw
Оправка для балансировки.cdw
Приспособление для балансировки.cdw
Курсовая работа вертушка.docx
Спецефикация приспособление для балансировки _ КР.01.00.00.000.spw
Спецификация оправка КР.01.00.00.000.spw
