МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ, МОЛОДЕЖИ И СПОРТА УКРАИНЫ Национальный аэрокосмический университет им. Н.Е. Жуковского
Кафедра двигателей и энергоустановок летательных аппаратов
Расчетно-пояснительная записка по дисциплине "Вакуумная техника"
На тему: "Проектирование вакуумной установки для испытаний модуля ФЭП"
Харьков 2004
Объектом проектирования является вакуумная установка для испытания модуля фотоэлектрического преобразователя в условиях вакуума.

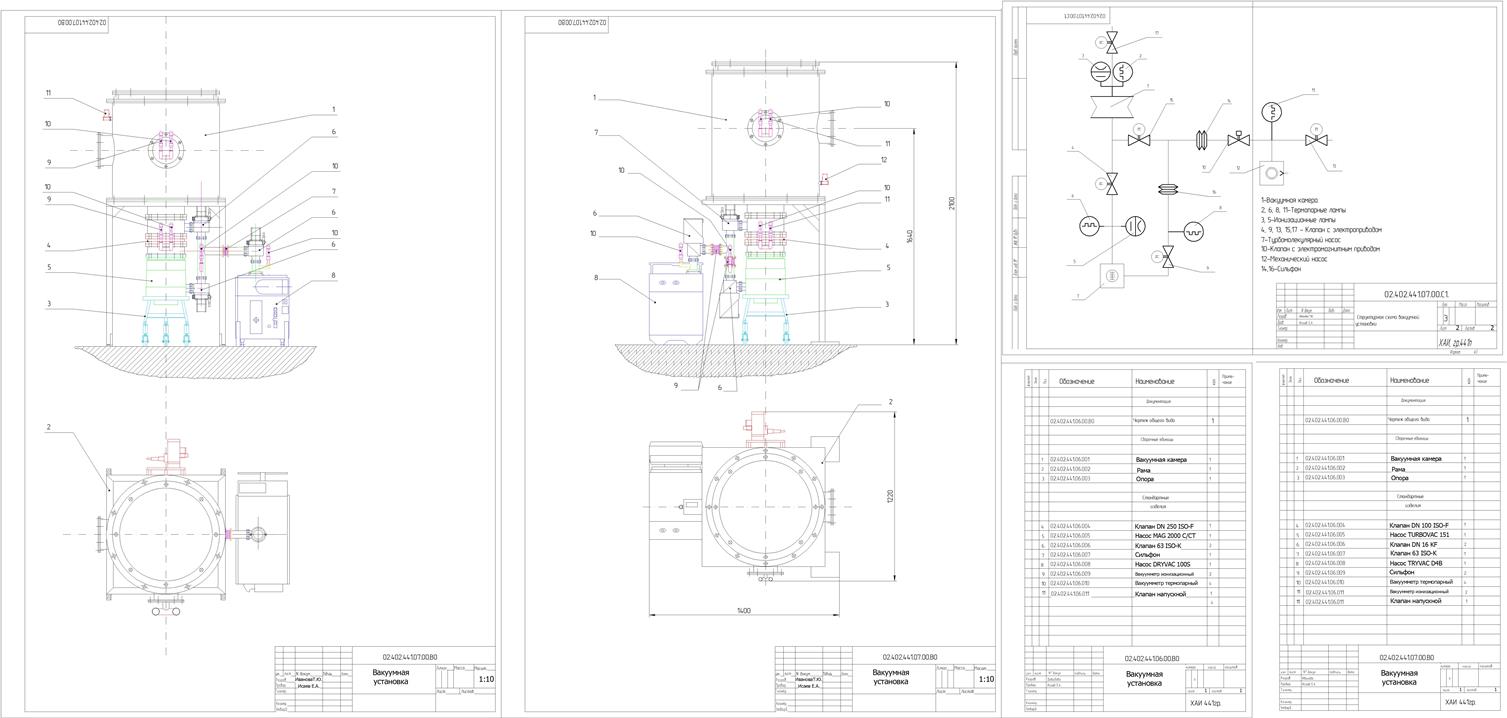

В данной курсовой работе разработана схема вакуумной установки, проведен расчет вакуумной системы для испытания модуля фотоэлектрического преобразователя в условиях вакуума. Определены суммарное газонатекание вакуумной камеры, проводимости трубопроводов и распределение давления по длине трубопроводов. Произведен выбор вакуумных насосов из расчета совместимости работы; определяется время неустановившегося режима вакуумной системы. Выполнен чертеж общего вида вакуумной установки.
Спроектировать вакуумную установку для испытания модуля фотоэлектрического преобразователя в условиях вакуума.
Исходные данные:
Объём вакуумной камеры V=117,75∙10-3 м3 (117,75 л).
Предельное давление в вакуумной камере (10-6 торр).
Рабочее давление в вакуумной камере (5∙10-6 торр).
Площадь модуля ФЭП 10-2 м2 (100 см2 ).
Наличие паров масла в камере при испытаниях недопустимо.
