Расчет параметров воздушной системы термостатирования ракетного комплекса «Ярс» железнодорожного базирования

МГТУ им. Н.Э. Баумана
Кафедра стартовых ракетных комплексов
Курсовой проект по дисциплине "Системы наземных стартовых комплексов"
На тему: Расчет параметров воздушной системы термостатирования
ракетного комплекса «Ярс» железнодорожного базирования.
Москва 2017

Оглавление

Введение
1. Расчет внешнего теплового воздействия на транспортно-пусковую систему
1.1. Расчет параметров воздействия
1.1.1. Теплоприток от солнечной радиации
1.1.2. Теплоприток за счет конвективного теплообмена
с окружающим воздухом и лучистого теплообмена с окружающими телами
1.1.3. Расчет коэффициентов теплоотдачи
1.2. Определение тепловых потоков
1.2.1. Определение коэффициентов теплопередачи
для конструкций
1.2.2. Расчет теплопритоков
в летнем режиме термостатирования
1.2.3. Определение суммарного количества теплоты,
поступившего через стенки
2. Расчет элементов системы термостатирования
2.1. Тепловой расчет парокомпрессионной холодильной машины (ПКХМ)
2.1.1. Рабочий цикл ПКХМ
2.1.2. Практический расчет ПКХМ
с использованием i-lgР-диаграммы
2.1.3. Подбор компрессора
2.2. Расчет электронагревательной установки
2.3. Расчет поверхностного испарителя-воздухоохладителя
2.4. Расчет конденсатора воздушного охлаждения
3. Аэродинамический расчет средств обеспечения ТР изделия
Список используемой литературы

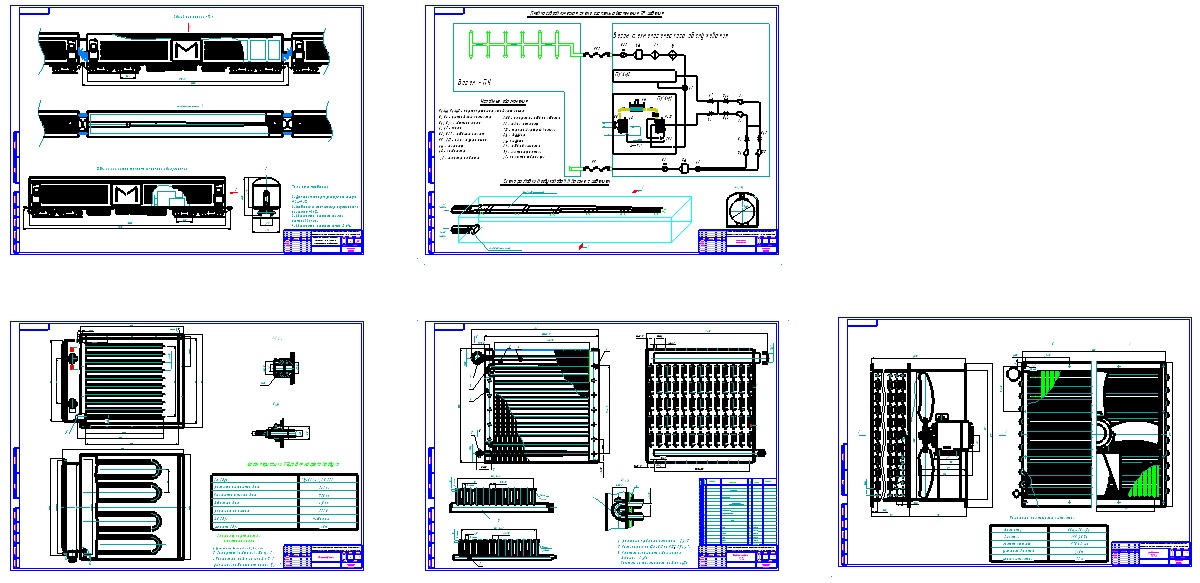

Состав: Пояснительная записка, Лист 1: Общие виды вагона ПУ; Лист 2: Схемы обеспечения терморегулирования изделия; Лист 3: Электронагреватель; Лист 4: Воздухоохладитель ПКХМ; Лист 5: Конденсатор ПКХМ Язык документа

Софт: КОМПАС-3D 17.1

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Расчет параметров воздушной системы термостатирования ракетного комплекса «Ярс» железнодорожного базирования

Ярс жд Базирование.docx
shpanko.frw
