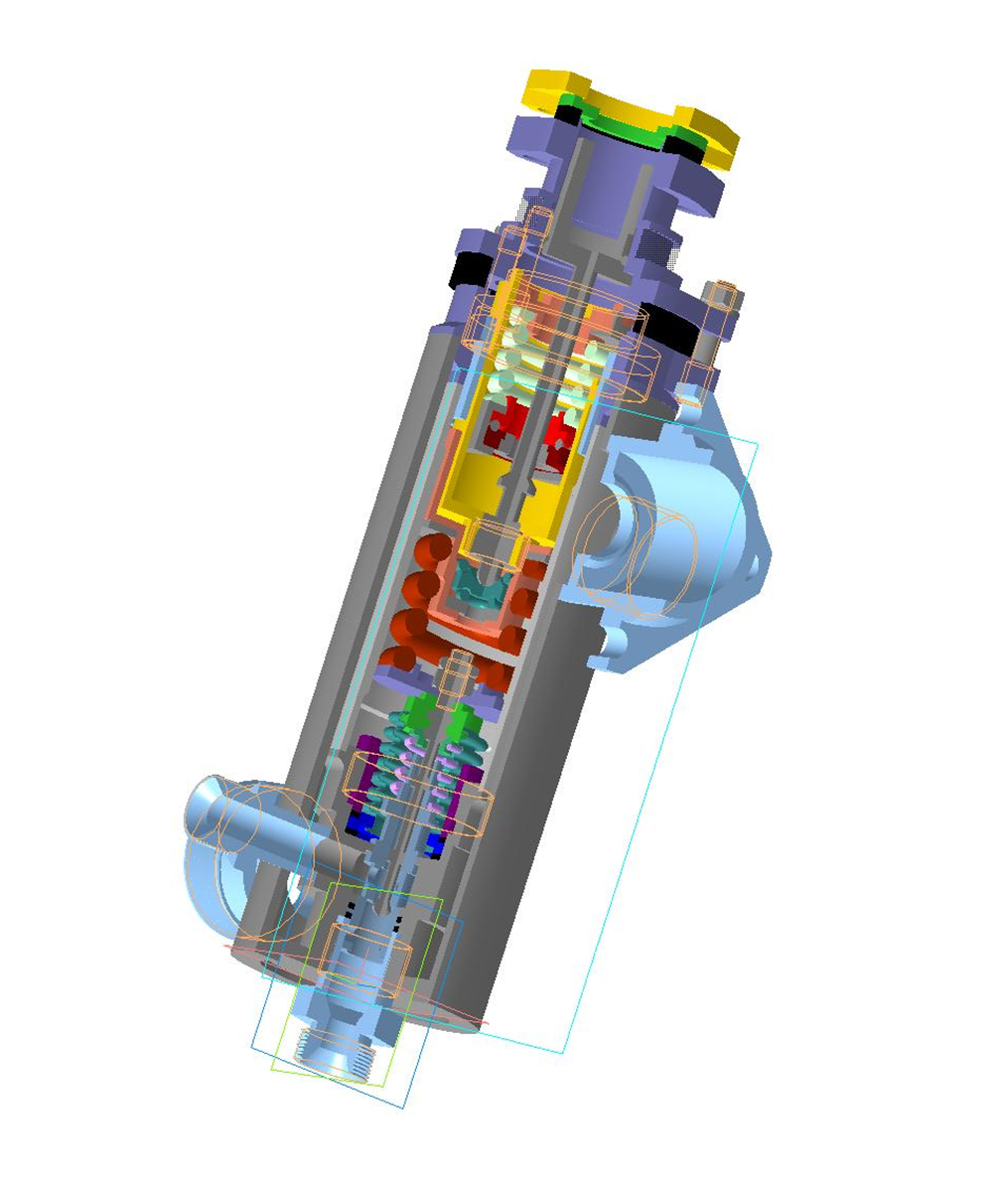

Регулятор расхода системы РКС

Регулятор расхода является статическим регулятором прямого действия с переменной настройкой. Он является исполнительным устройством системы РКС и служит для поддержания требуемого режима работы двигателя, а также для перевода его на новый режим работы. Регулятор устанавливается на линии окислителя между насосом и газогенератором. Регулирование тяги двигателя основано на поддержании с помощью регулятора требуемого режима работы газогенератора. Изменение тяги двигателя обеспечивается переводом газогенератора на новый режим работы путем изменения давления окислителя после регулятора. С изменением давления окислителя после регулятора изменяется расход газов через газогенератор, что приводит к изменению чиста оборотов ТНА. Это, в свою очередь, приводит к изменению напора и производительности насосов, а следовательно, и давления в камере сгорания.
Основные технические данные:
- Давление на вводе в регулятор на номинальном режиме 64 кГ/см2
-Давление на выходе из регулятора на номинальном режиме 49,5 кГ/см2
-Максимальный крутящий момент на винте регулятора при работе,
не более 0,25 кГм
-Масса регулятора сухая, не более 3,2 .кг

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Просмотр файлов
Штуцер 3.m3d
Штуцер 4.m3d
Опорный подшипник\Нижняя тарелка.m3d
Опорный подшипник\Нижняя тарелка.m3d.bak
Опорный подшипник\Опорный подшипник.a3d
Опорный подшипник\Опорный подшипник.a3d.bak
Опорный подшипник\Скоба.m3d
Опорный подшипник\Скоба.m3d.bak
Опорный подшипник\Сухарь.m3d
Опорный подшипник\Тарелка верхняя.m3d
Опорный подшипник\Тарелка верхняя.m3d.bak
Опорный подшипник\Шарики.m3d
Опорный подшипник\Шарики.m3d.bak
Вилка.m3d
Винт.m3d
Гайка.m3d
Гильза.m3d
Игла.m3d
Кольцо 1.m3d
Кольцо 2.m3d
Кольцо 3.m3d
Кольцо.m3d
Корпус 2.m3d
Корпус 3.m3d
Корпус 4.m3d
Корпус 5.m3d
Корпус.m3d
Подпятник.m3d
Прокладка 1.m3d
Прокладка 2.m3d
Прокладка 3.m3d
Прокладка 4.m3d
Прокладка 5.m3d
Прокладка.m3d
Пружина 1.m3d
Пружина 2.m3d
Пружина 3.m3d
Регулятор расхода системы РКС (8Д 719).a3d
Резьбовая втулка.m3d
Сильфон.m3d
Скоба.m3d
Стакан 2.m3d
Стакан.m3d
Стопор.m3d
Стопорное кольцо.m3d
Тарель 1.m3d
Тарель с подпятником.a3d
Тарель.m3d
Фланец.m3d
Шайба 1.m3d
Шайба.m3d
Штуцер 1.m3d
Штуцер 2.m3d
Опорный подшипник
