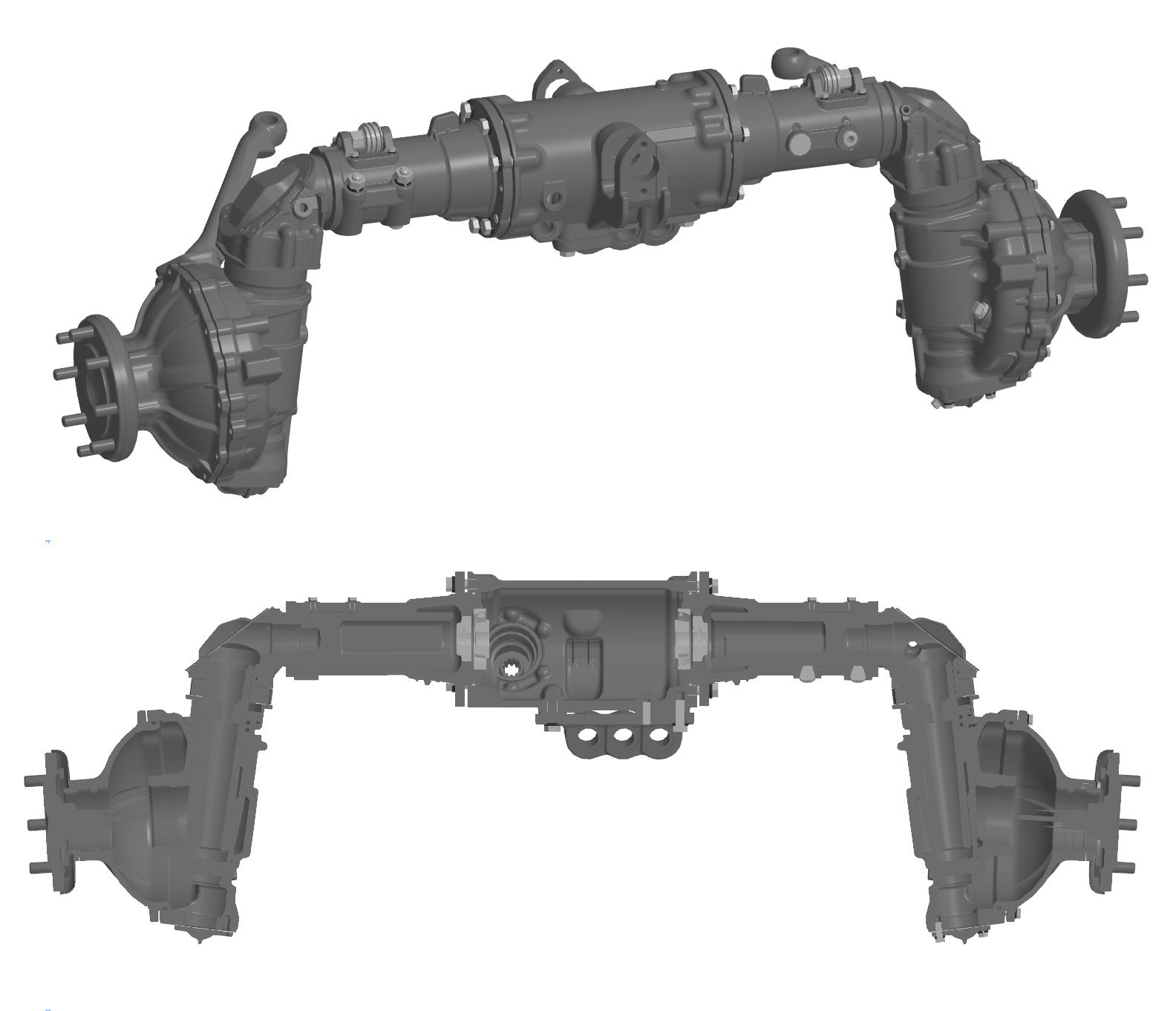

Мост передний МТЗ 50

Передний ведущий мост балочного типа, с самоблокирующимся дифференциалом, с тремя режимами работы:
- выключен,
- включен постоянно,
- включен автоматически при буксовании задних колес.
Включает в себя:
1. Центральная передача. Включает в конструкцию комплекс шестерёнок конической формы, имеющих спиральные зубцы. С их помощью интенсифицируется крутящий момент.
2. Дифференциал. Эта деталь, наделённая функцией автоматической самоблокировки. Состоит из оси, двух сателлитов и двух шестерён, одна из которых ведомая, другая – ведущая.
3. Колёсный редуктор. Он выполнен в виде конуса, и именно ему принадлежит ключевая роль при передаче крутящего момента. Эта коммуникация осуществляется через специальные телескопические соединения, которые обеспечивают синхронность процесса регулировки колеи как передних, так и задних колёс. Наличие шестерён способствует увеличению угла поворота.
4. Балка. Она содержит важные элементы, в частности, дифференциал и главную передачу.

Состав: 3D Сборка Язык документа

Софт: NX 10

Файлы:
Мост передний/
Мост передний/72-2300020-A_most_perednii.prt
Мост передний/Thumbs.db
Мост передний/72-2308010_reduktor/
Мост передний/72-2308010_reduktor/52-2308100_para_verhniaia/
Мост передний/72-2308010_reduktor/52-2308100_para_verhniaia/52-2308100_para_verhniaia.prt
Мост передний/72-2308010_reduktor/52-2308115-A2_korpus/
Мост передний/72-2308010_reduktor/52-2308115-A2_korpus/52-2308115-A2_korpus.prt
Мост передний/72-2308010_reduktor/52-2308110-A2_korpus/
Мост передний/72-2308010_reduktor/52-2308110-A2_korpus/52-2308110-A2_korpus.prt
Мост передний/72-2308010_reduktor/82-2308050-03_shesternia/
Мост передний/72-2308010_reduktor/82-2308050-03_shesternia/82-2308050-03_shesternia.prt
Мост передний/72-2308010_reduktor/Detals/
Мост передний/72-2308010_reduktor/Detals/72-2308075_richag.prt
Мост передний/72-2308010_reduktor/Detals/72-2308074_richag.prt
Мост передний/Details/
Мост передний/Details/72-2301055_korpus.prt
Мост передний/Details/102-2301023-A_kronshtein.prt
Мост передний/Details/82-2301051_krishka.prt
Мост передний/Details/52-2303027_prokladka.prt
Мост передний/52-2303010-B_differencial/
Мост передний/52-2303010-B_differencial/52-2303010-B_differencial.prt
Мост передний/52-2302010_shesternia/
Мост передний/52-2302010_shesternia/52-2302010_shesternia.prt
Мост передний/Мост передний.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: akyt2006
Дата: 2020-03-18
Просмотры: 781
3 комментария
    1

    А в разрезе можете показать этот мост?

      2

      смотрите

    3

    Добрый день! Скачал модель, не нашел в ней валы и шестерни от дифференциала до конечной шестерни бортового редуктора. Также нет ведущей шестерни главной пары
