Стенд для обкатки переднего ведущего моста трактора МТЗ-1522 (конструкторская часть дипломного проекта)

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Факультет «Технический сервис в АПК»
Кафедра «Ремонт машин»
Конструкторская часть дипломного проекта
на тему: «Совершенствование технологии ремонта переднего моста трактора МТЗ-1522»
Минск 2014

Разработанный в данном дипломном проекте стенд предназначен для обкатки дифференциала и переднего ведущего моста тракторов Беларус-1522, Беларус-82 и их модификаций на участке ремонта передних мостов на предприятиях районного и областного уровней.
Основные параметры и характеристики стенда для обкатки дифференциала и переднего ведущего моста тракторов Беларус-1522, Беларус - 1221 и их модификаций приведены ниже:

Тип стенда - Стационарный
Привод - электрический
Установленная мощность, кВт - 5,5
Крепление изделия - Ручное винтовое
Время установки изделия, мин - не более 2,5
Габаритные размеры, мм
Длина - 2000
Ширина - 1805
Высота - 910

Стенд состоит из следующих основных частей:
1. рама
2. передний стол
3. задний стол
4. редуктор
5. электродвигатель
6. защитные щитки
7. винтовые зажимы
8. карданная передача
9. муфты
10. пульт управления электродвигателем

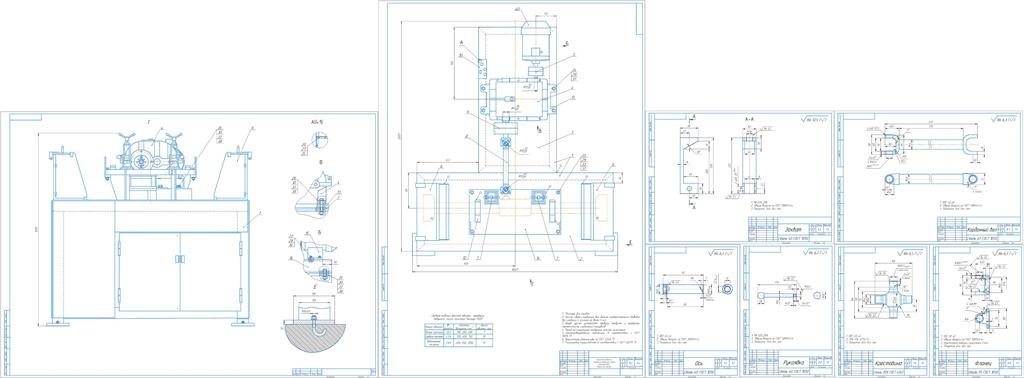

Состав: Стенд (СБ) - 2 листа А1, деталировка (фланец, крестовина, карданный вал, рукоятка, захват, ось), деталировки, ПЗ с расчетом Язык документа

Софт: КОМПАС-3D 14 SP1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Стенд для обкатки переднего ведущего моста трактора МТЗ-1522 (конструкторская часть дипломного проекта)

записка
записка\деталировка\1 А4-1.cdw
записка\деталировка\2 А4-1.cdw
записка\деталировка\3 А3-1.cdw
записка\деталировка\4 А4-1.cdw
записка\деталировка\5 А3-1.cdw
записка\деталировка\6 А4-1.cdw
записка\деталировка\~$1 А4-1.cd~
записка\деталировка\~$2 А4-1.cd~
записка\деталировка\~$2 А4.cd~
записка\деталировка\~$3 А3-1.cd~
записка\деталировка\~$4 А4-1.cd~
записка\деталировка\~$5 А3-1.cd~
записка\деталировка\~$6 А4-1.cd~
записка\записка.doc
записка\СП Винтовой з-1.spw
записка\СП кардан-1.spw
записка\Стенд.cdw
записка\деталировка
записка
