Амортизатор на мотоцикл или на багги. Использую в своей работе мотоцикла.

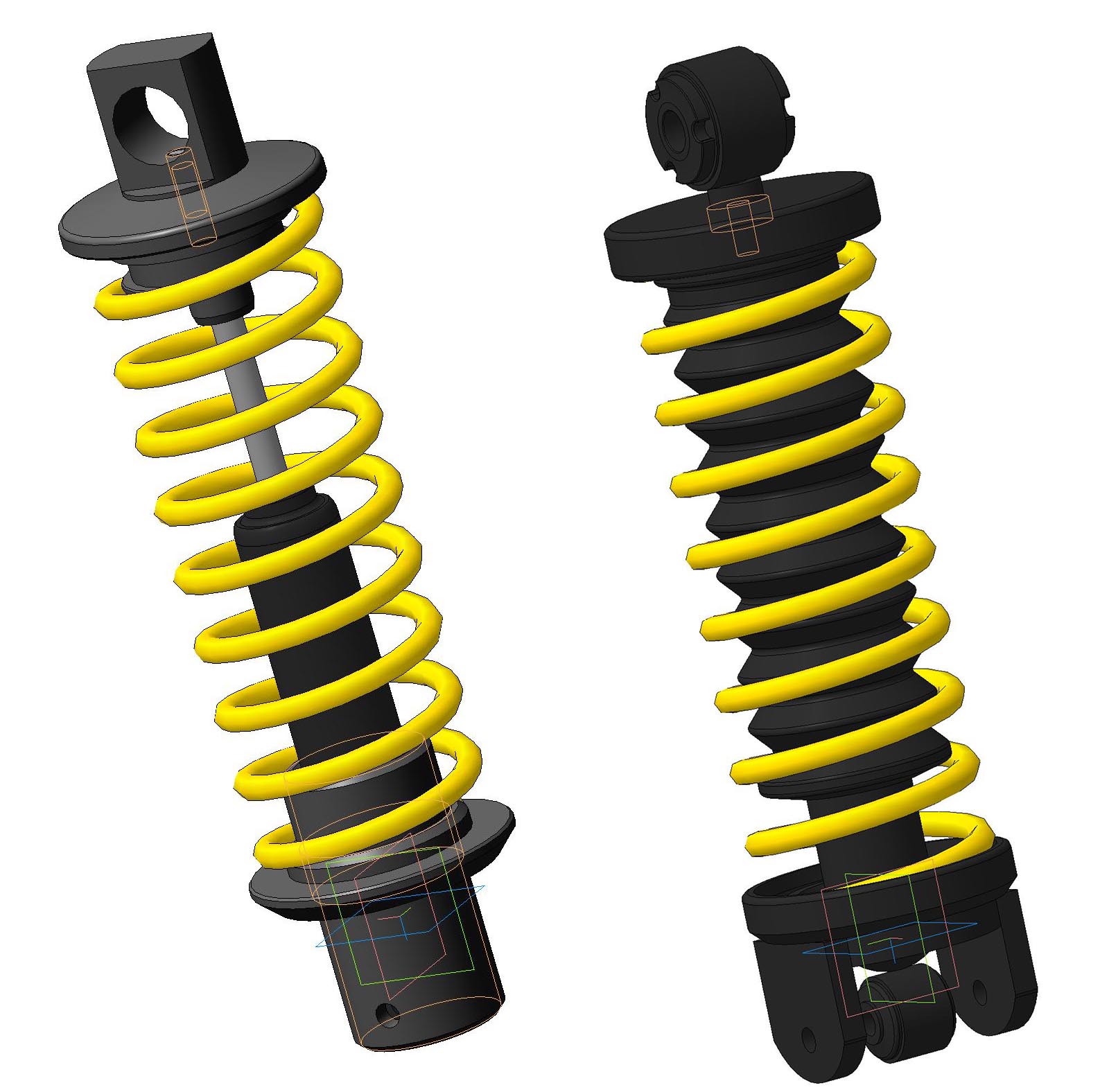

3d сборка
Применяется:
Верхняя втулка _ задний амортизатор – чертеж и 3d
Гайка _ Задний амортизатор – эскиз и 3d
Нижняя втулка _ Задний амортизатор - эскиз и 3d
Передняя пружина от ОКИ нагрузка 106.8кг – длина 262.1 мм (без каталожного номера) – 3d
Передняя пружина от ОКИ нагрузка 58.6кг – длина 287.3мм (без каталожного номера) – 3d
Амортизатор передний гидравлический для лада 2101-2107 (21010-2905402) – 3d
Отбойник стойки передней 2108-2902816-01 – 3d
Отбойник стойки передней 2108-2912622-02 – 3d
Отбойник стойки передней 2110-2902816-01 -3d
диафрагма для защитный штоков амортизаторов 2108-2915681 – 3d
Кожух защитный 2110-2905681 – 3d
Шарнир растяжки задний рычагов передней подвески 2108-2904046 – 3d.
Вопросы, а если размеры не те и т.д. и т.п., Сами, купите реальные детали каждая деталь все равно будет отличаться на свете нет абсолютно одинаковых деталей в чем-то они всегда будут отличаться.
Способ замера — это тоже индивидуально на совести каждого индивидуума. Скажу одно делал для себя чтобы воплотить в натуральную величину. Работаю и штангель не первый день держу в руках.
