Мотоснегокат с двигателем от мотоблока

4
14
421
2
0
200

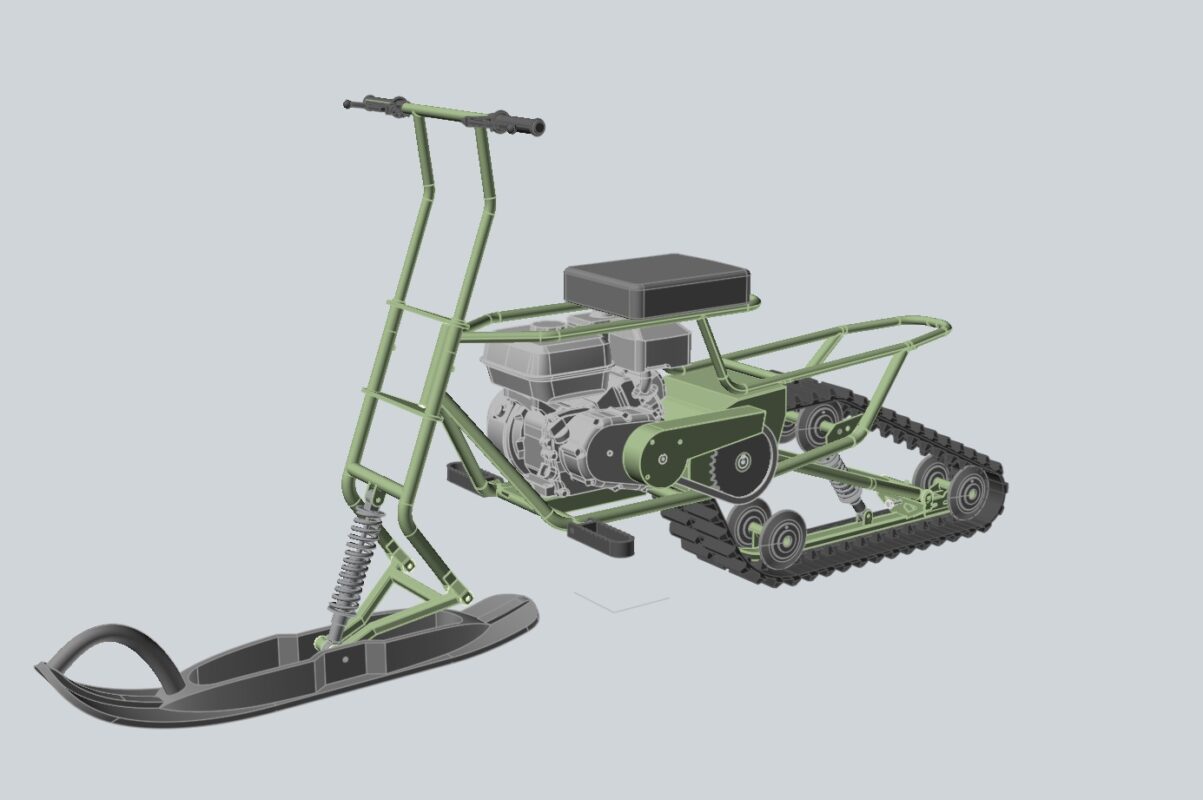

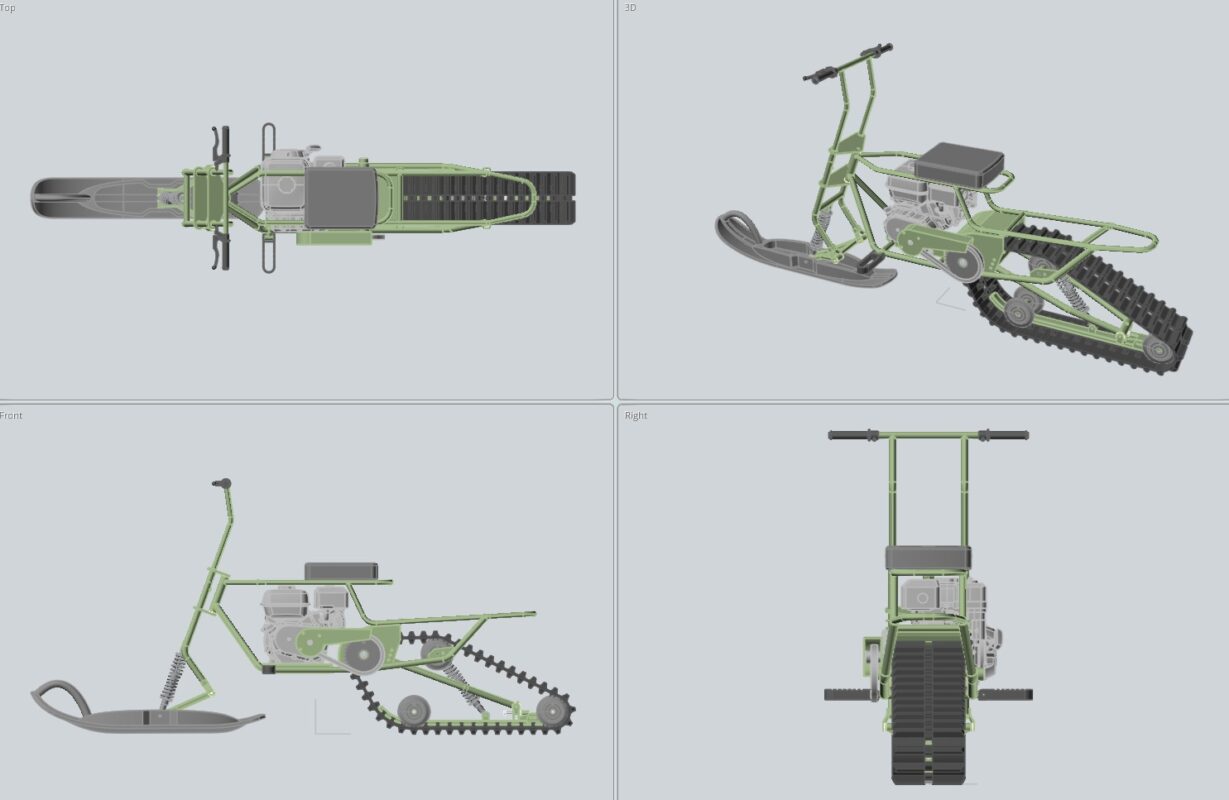

Мотоснегокат изготовлен из стандартного металлопроката, метрического крепежа и доступных комплектующих. Использованы детали от снегохода «Буран» и гусеница «Муравей» (ширина — 220 мм, шаг — 50,5 мм, 44 шага). Установлена лыжа в сборе от снегохода «Тайга». Ролики подвески (катки) диаметром 135 мм — от моделей техники «Русская механика». Двигатель общего назначения мощностью 6 л. с. оснащен редуктором. Сиденье взято от мопеда «Дельта». Модель создана по чертежам автора Максима Чинёнова (YouTube-канал «Chydik» -видео "Собрал бюджетный сноубайк"). Гусеница, катки, лыжа и двигатель показаны условно.


Сообщить о проблеме
Автор
user-avatar Fomeech
Дата
05.10.2026
Язык
Русский
Состав
3D модель
Софт
Moi3D 4
Отзывов пока нет
Задать вопрос
Содержимое архива
        • icon-Ст3_3мм_КрепБашм_2шт.DXF Ст3_3мм_КрепБашм_2шт.DXF
        • icon-Ст3_3мм_КреплРычаг_2шт.DXF Ст3_3мм_КреплРычаг_2шт.DXF
        • icon-Ст3_3мм_ПлПерКат_2шт.DXF Ст3_3мм_ПлПерКат_2шт.DXF
        • icon-Ст3_3мм_ПласВедЗвезд_2шт.DXF Ст3_3мм_ПласВедЗвезд_2шт.DXF
        • icon-Ст3_3мм_УхоАморт_4шт.DXF Ст3_3мм_УхоАморт_4шт.DXF
        • icon-Ст3_3мм_УхоКрРыч_2шт.DXF Ст3_3мм_УхоКрРыч_2шт.DXF
        • icon-Ст3_3мм_башмакотка_1шт_развертка.DXF Ст3_3мм_башмакотка_1шт_развертка.DXF
        • icon-Ст3_3мм_крподвролик_2шт.DXF Ст3_3мм_крподвролик_2шт.DXF
        • icon-Ст3_3мм_площдвиг_1шт.DXF Ст3_3мм_площдвиг_1шт.DXF
        • icon-Ст3_6мм_траверса_2шт.DXF Ст3_6мм_траверса_2шт.DXF
        • icon-Ухо крепления переднего рычага 4шт 4мм.DXF Ухо крепления переднего рычага 4шт 4мм.DXF
        • icon-фланец звездочки гусеница сталь 4мм 2шт.DXF фланец звездочки гусеница сталь 4мм 2шт.DXF
      • icon-Вилка. Труба 20-тая.PDF Вилка. Труба 20-тая.PDF
      • icon-Вилка. Труба 20-тая_page-0001.jpg Вилка. Труба 20-тая_page-0001.jpg
      • icon-Втулка дистанционная подвесн катков.jpg Втулка дистанционная подвесн катков.jpg
      • icon-Втулка дистанционная подвесн катков.PDF Втулка дистанционная подвесн катков.PDF
      • icon-Втулка капролон.PDF Втулка капролон.PDF
      • icon-Втулка подшипников подвесных катков.PDF Втулка подшипников подвесных катков.PDF
      • icon-Втулка подшипников подвесных катков_page-0001.jpg Втулка подшипников подвесных катков_page-0001.jpg
      • icon-Втулка приводных звезд.PDF Втулка приводных звезд.PDF
      • icon-Втулка приводных звезд_page-0001.jpg Втулка приводных звезд_page-0001.jpg
      • icon-Втулка роликов башмака.PDF Втулка роликов башмака.PDF
      • icon-Втулка роликов башмака_page-0001.jpg Втулка роликов башмака_page-0001.jpg
      • icon-Ось маятника и подвесных катков 240мм.PDF Ось маятника и подвесных катков 240мм.PDF
      • icon-Ось маятника и подвесных катков 240мм_page-0001.jpg Ось маятника и подвесных катков 240мм_page-0001.jpg
      • icon-Ось распорная 150мм нижняя.PDF Ось распорная 150мм нижняя.PDF
      • icon-Ось распорная 150мм нижняя_page-0001.jpg Ось распорная 150мм нижняя_page-0001.jpg
      • icon-Ось траверс.PDF Ось траверс.PDF
      • icon-Ось траверс_page-0001.jpg Ось траверс_page-0001.jpg
      • icon-Приводной вал.PDF Приводной вал.PDF
      • icon-Приводной вал_page-0001.jpg Приводной вал_page-0001.jpg
      • icon-Рама. Бугель 15-тая труба.PDF Рама. Бугель 15-тая труба.PDF
      • icon-Рама. Бугель 15-тая труба_page-0001.jpg Рама. Бугель 15-тая труба_page-0001.jpg
      • icon-Рама. Труба верх.PDF Рама. Труба верх.PDF
      • icon-Рама. Труба верх_page-0001.jpg Рама. Труба верх_page-0001.jpg
      • icon-Рама. Труба основания.PDF Рама. Труба основания.PDF
      • icon-Рама. Труба основания_page-0001.jpg Рама. Труба основания_page-0001.jpg
      • icon-Рычаг ширин 220мм.PDF Рычаг ширин 220мм.PDF
      • icon-Рычаг ширин 220мм_page-0001.jpg Рычаг ширин 220мм_page-0001.jpg
      • icon-Сборка вилка.PDF Сборка вилка.PDF
      • icon-Сборка вилка_page-0001.jpg Сборка вилка_page-0001.jpg
      • icon-Сборка приводного вала.PDF Сборка приводного вала.PDF
      • icon-Сборка приводного вала_page-0001.jpg Сборка приводного вала_page-0001.jpg
      • icon-Сборка рама вилка, склиз.PDF Сборка рама вилка, склиз.PDF
      • icon-Сборка рама вилка, склиз_page-0001.jpg Сборка рама вилка, склиз_page-0001.jpg
      • icon-Сборка рама вилка.PDF Сборка рама вилка.PDF
      • icon-Сборка рама вилка_page-0001.jpg Сборка рама вилка_page-0001.jpg
      • icon-Сруль Тбар.PDF Сруль Тбар.PDF
      • icon-Сруль Тбар_page-0001.jpg Сруль Тбар_page-0001.jpg
      • icon-Ст3_2мм_КожухЦепи_1шт.PDF Ст3_2мм_КожухЦепи_1шт.PDF
      • icon-Ст3_2мм_КожухЦепи_1шт_page-0001.jpg Ст3_2мм_КожухЦепи_1шт_page-0001.jpg
      • icon-Ст3_3мм_КрепБашм_2шт.PDF Ст3_3мм_КрепБашм_2шт.PDF
      • icon-Ст3_3мм_КрепБашм_2шт_page-0001.jpg Ст3_3мм_КрепБашм_2шт_page-0001.jpg
      • icon-Ст3_3мм_КреплРычаг_2шт.PDF Ст3_3мм_КреплРычаг_2шт.PDF
      • icon-Ст3_3мм_КреплРычаг_2шт_page-0001.jpg Ст3_3мм_КреплРычаг_2шт_page-0001.jpg
      • icon-Ст3_3мм_ПласВедЗвезд_4шт.PDF Ст3_3мм_ПласВедЗвезд_4шт.PDF
      • icon-Ст3_3мм_ПласВедЗвезд_4шт_page-0001.jpg Ст3_3мм_ПласВедЗвезд_4шт_page-0001.jpg
      • icon-Ст3_3мм_башмакотка_1шт.PDF Ст3_3мм_башмакотка_1шт.PDF
      • icon-Ст3_3мм_башмакотка_1шт_page-0001.jpg Ст3_3мм_башмакотка_1шт_page-0001.jpg
      • icon-Ст3_3мм_крподвролик_4шт.PDF Ст3_3мм_крподвролик_4шт.PDF
      • icon-Ст3_3мм_крподвролик_4шт_page-0001.jpg Ст3_3мм_крподвролик_4шт_page-0001.jpg
      • icon-Ст3_3мм_площдвиг_1шт.PDF Ст3_3мм_площдвиг_1шт.PDF
      • icon-Ст3_3мм_площдвиг_1шт_page-0001.jpg Ст3_3мм_площдвиг_1шт_page-0001.jpg
      • icon-Ст3_6мм_траверса_2шт.PDF Ст3_6мм_траверса_2шт.PDF
      • icon-Ст3_6мм_траверса_2шт_page-0001.jpg Ст3_6мм_траверса_2шт_page-0001.jpg
      • icon-Стапель для рамы.PDF Стапель для рамы.PDF
      • icon-Стапель для рамы_page-0001.jpg Стапель для рамы_page-0001.jpg
      • icon-Ухо крепления переднего рычага 4шт 4мм.PDF Ухо крепления переднего рычага 4шт 4мм.PDF
      • icon-Ухо крепления переднего рычага 4шт 4мм_page-0001.jpg Ухо крепления переднего рычага 4шт 4мм_page-0001.jpg
      • icon-втулка капролон.jpg втулка капролон.jpg
      • icon-направляющая склиза 2.0.PDF направляющая склиза 2.0.PDF
      • icon-направляющая склиза 2.0_page-0001.jpg направляющая склиза 2.0_page-0001.jpg
      • icon-рама снегаката 2.0.PDF рама снегаката 2.0.PDF
      • icon-рама снегаката 2.0_page-0001.jpg рама снегаката 2.0_page-0001.jpg
      • icon-рычаг склизов изогн.PDF рычаг склизов изогн.PDF
      • icon-рычаг склизов изогн_page-0001.jpg рычаг склизов изогн_page-0001.jpg
      • icon-фланец звездочки гусеница сталь 4мм 4шт.PDF фланец звездочки гусеница сталь 4мм 4шт.PDF
      • icon-фланец звездочки гусеница сталь 4мм 4шт_page-0001.jpg фланец звездочки гусеница сталь 4мм 4шт_page-0001.jpg
    • icon-readme.txt readme.txt
    • icon-снегобайк.3dm снегобайк.3dm
    • icon-снегобайк2.stp снегобайк2.stp
