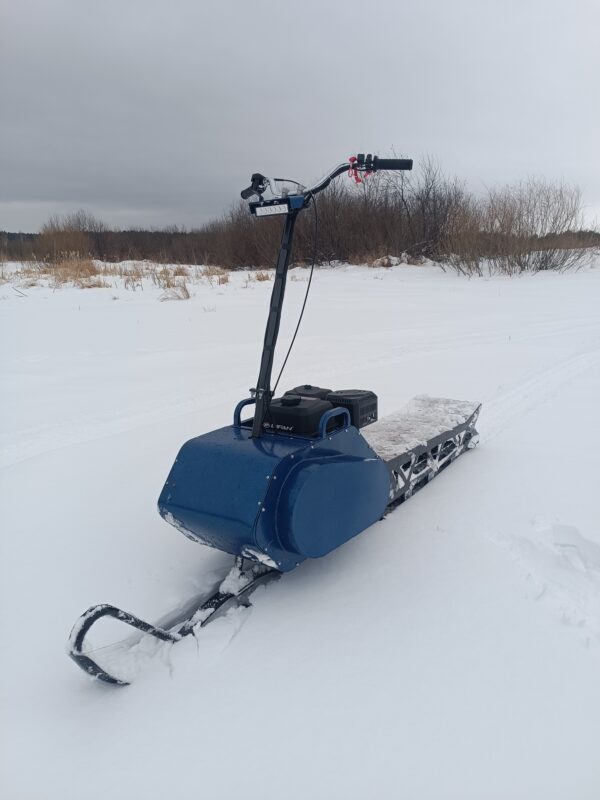

Детали для сборки самодельного мотоснегоката на запчастях от снегохода буран и китайским двигателем
Мотоснегокат
2
13
977
9
2
50
Сообщить о проблеме
Автор
Александр
Распутин
Дата
13.03.2025
Язык
Русский
Состав
Раскрой деталей согласно списка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
модуль двигателя
-
боковина левая лист 4 мм 1шт.frw
-
боковина правая лист 4мм 1шт.frw
-
защита двигателя лист 1 мм 1 шт.frw
-
крепление рессоры 4мм 2 шт.frw
-
крепление руля 4 мм 1 шт.frw
-
крепление ушей рессоры 4 мм 2шт.frw
-
крпление лыжи 4 мм 2 шт компас 5.frw
-
крышка левая вариатора со вставкой лист 1 мм 1 шт.frw
-
крышка правая лист 1 мм 1 шт.frw
-
обшивка лист 1 мм 1 шт.frw
-
пластина под подшипник 4мм 4 шт .frw
-
разбор руля 4мм 2 шт.frw
-
разбор руля и крепление рессоры 4 мм 6 шт.frw
-
-
гусеничный блок
-
крепление натяжителя 4 мм 2 шт.frw
-
крышка подшипника вал 1мм 1шт .frw
-
натяжитель гусеницы 3 мм 2 шт.frw
-
рама боковины 4мм 2шт.frw
-
шайба для подшипников 6 мм 4 шт компас 5 — копия.frw
-
шайба тележки 6 мм 8 шт.frw
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Владимир
Владислав
Серёга Зырянов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Здравствуйте. Было бы классно узнать хотя бы размеры рамы боковины. В чертежах не указаны размеры
Здравствуйте, можно открыть чертежи в компасе и все размеры посмотреть там, чертежи ведь 1 к1
Ясно, спасибо. Отдельное спасибо за чертежи
Было бы хорошо указать список покупных деталей: какой двигатель, какая лента (длина), какие ролики, какой ширины сам снегокат. Что бы повторить придется делать раму и другие детали которых нет для лазера.
1. Двигатель 13-22л.с.
2. Вариатор сафари комплект с длинным валом
3. Подшипники в корпусе ucp 205 4шт
4. Лыжа буран в сборе с рессорой
5. Руль от мотоцикла альфа с креплениями
6. Звёзды 11-32 с цепью 104 звена
7. Гусеница 2878 380мм
8. Комплект тележек 380 3шт
9. Ведущий и ведомый вал в сборе
10. Лист алюминия 400*1250
11. ручка газа, тросик, чека безопасности, провода, болты
