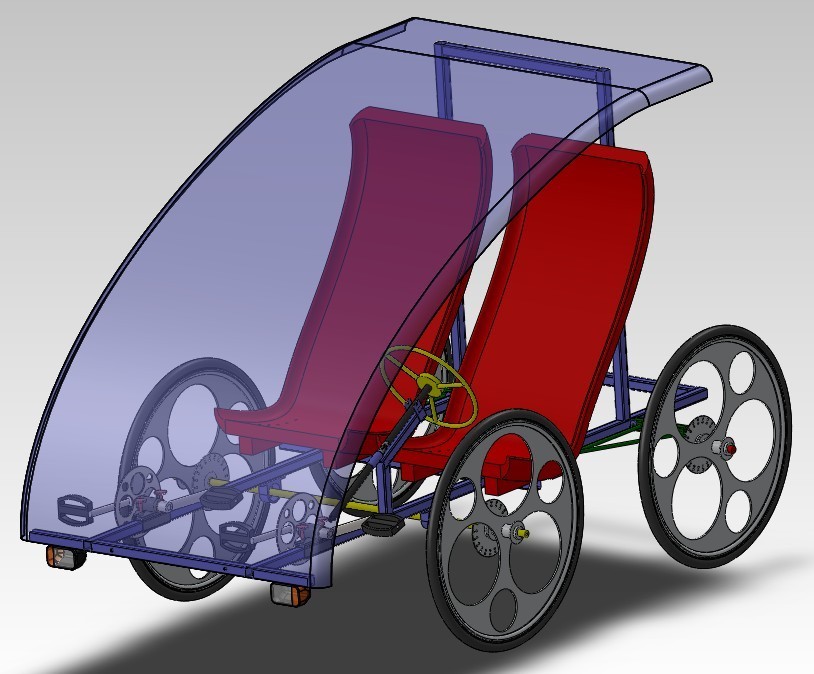

Проект двухместного четырехколесного переднеприводного веломобиля

174
3687
3
0

Веломобиль предназначен для езды по проселочным дорогам (по автомобильной колее) и возможно чуть-чуть по бездорожью. Так же веломобиль должен уверенно преодолевать реку с несильным течением, глубиной до 15-20см. Перевозимый вес: два человека (70+70кг) и груз до 40кг.

На данный момент:
- Сзади за креслами, предусмотрено багажное отделение
- Колеса переднего моста ведущие
- Передний мост закреплён жестко относительно рамы
- Колёса заднего моста рулевые
- Каждое заднее колесо имеет свой амортизатор
- Найдено решение по установке дифференциала на передний мост (только для движения вперёд)
- Найдено решение раздельного вращения педалей водитель/пассажир
- Стойка рулевой баранки переламывается пополам, для облегчения посадки водителя
- Раздельная регулировка педалей под длину ног водителя/пассажира
- Прозрачный колпак с тонированным покрытием, для защиты от солнца. Частично от дождя.
- Размер колёс 28" (с покрышкой 71см)
- Габаритные размеры: длина 2.0м, ширина 1.3м
- Масса: около 40кг

Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Автор
Андрей
Дата
06.04.2015
Язык
Русский
Состав
Сборочный чертеж, Спецификация
Софт
SolidWorks 2011 SP0.0 Как открыть?
Содержимое архива
  • Velomobile_4x
    • Педаль_4.SLDPRT

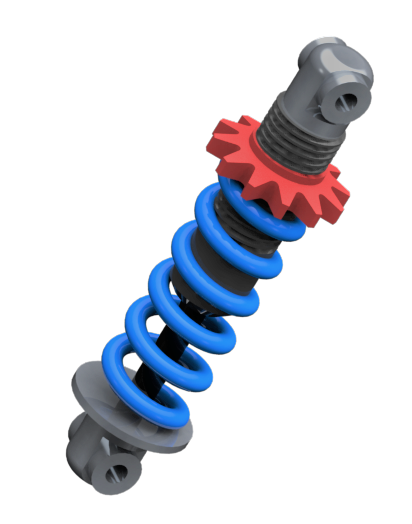

    • Амортизатор_1.SLDPRT
    • Рулевая втулка_4_правая.SLDPRT
    • Педаль_2.SLDPRT
    • Амортизатор_2.SLDPRT
    • Купол_1.SLDPRT
    • Амортизатор_Пружина_1.SLDPRT
    • Ось промежуточная_3.SLDPRT
    • Втулка тормоза на руле.SLDPRT
    • Тормозной диск_2.SLDPRT
    • Рулевая трубка_3.SLDPRT
    • Болт М8х15мм.SLDPRT
    • Задние звёздочки.SLDPRT
    • Втулка колеса_3.SLDPRT
    • Рама_6.SLDPRT
    • Крестовина_1.sldprt
    • Баранка.SLDPRT
    • Velomobile_4x.SLDASM
    • Плечо_4_левое.SLDPRT
    • Струбцина_пластина.SLDPRT
    • Фонарик_2.SLDPRT
    • Кресло.SLDPRT
    • Педаль_3.SLDPRT
    • Ось педалей_1.SLDPRT
    • Плечо_4_правое.SLDPRT
    • Вставка 16мм х 38мм.SLDPRT
    • Велошина 622х32б.SLDPRT
    • Рулевая втулка_4_левая.SLDPRT
    • Струбцина_Барашек.SLDPRT
    • Тормоз.SLDPRT
    • Струбцина_Крепление.SLDPRT
    • Рулевая трубка_2.SLDPRT
    • Втулка колеса_2.SLDPRT
    • Обод колеса (литой)_2.SLDPRT
    • Диск жёсткости.SLDPRT
    • Крестовина_2.sldprt
