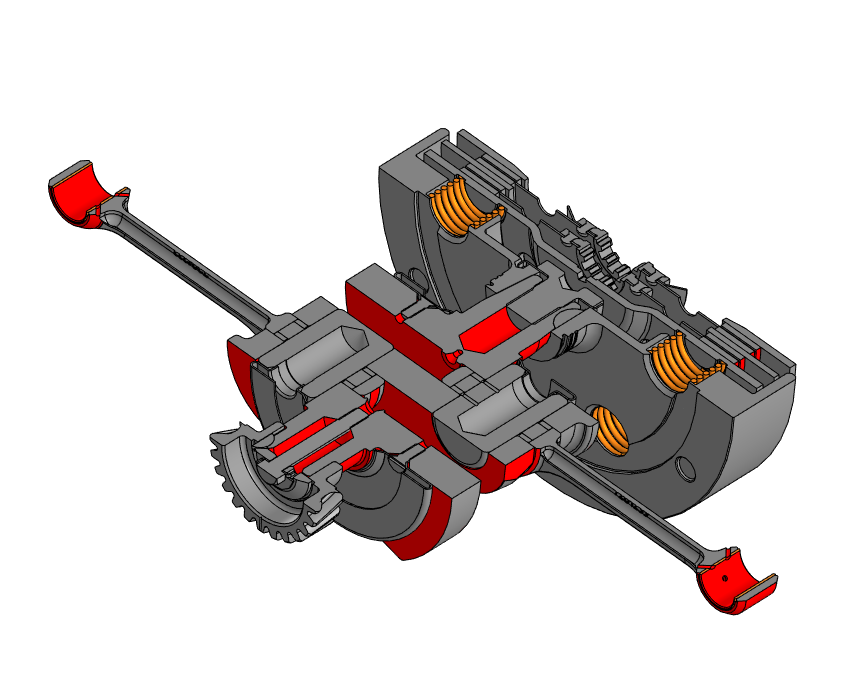

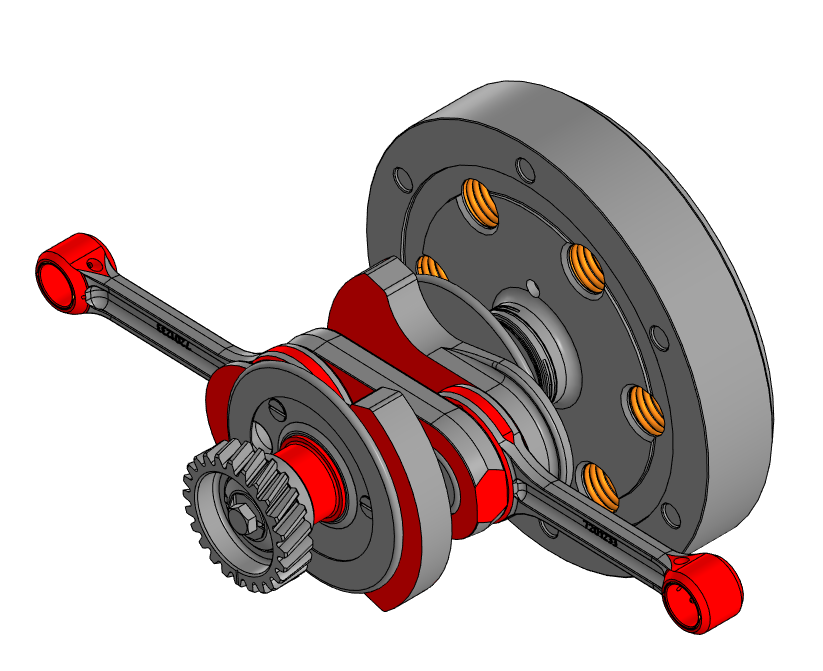

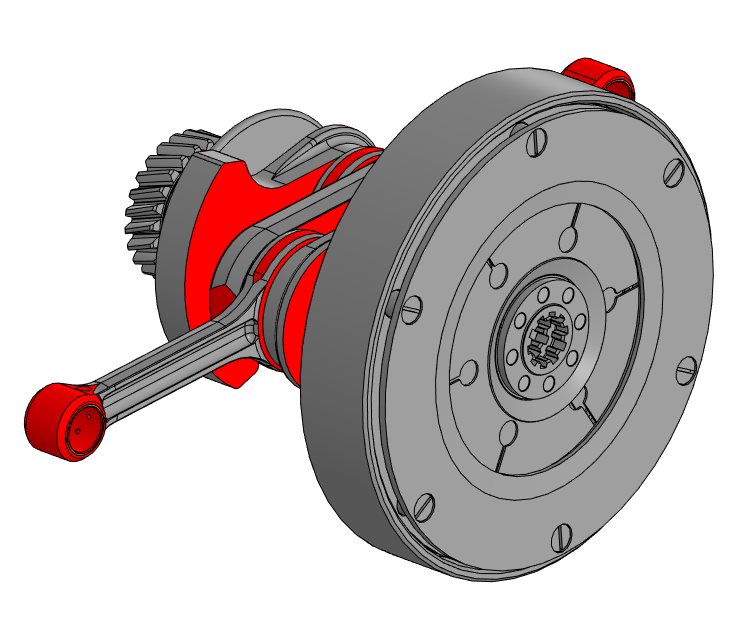

Вал коленчатый в сборе с шатунами, маховиком, сцеплением и шестерней распределения М-72

100

Модели выполнены по чертежам из "Альбом рабочих чертежей мотоциклетных двигателей М-72 и М1А" 1954 г.

3D Модели Вал коленчатый кривошипно-шатунный механизм М-72 маховик Сцепление шатун

Автор

Xoxlonymus

Дата

20.06.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 23 Как открыть?

Содержимое архива

Сцепление
- 7203115 Пружина сцепления нажимная.m3d
- 7203117 Диск сцепления ведущий промежуточный.m3d
- 7203121 Диск сцепления ведущий нажимной.m3d
- 7203122 Диск сцепления ведущий упорный.m3d
- 7203123 Винт ведущего упорного диска сцепления.m3d
- 7203113 7203114 Диск сцепления ведомый в сборе
  - 7203101 Диск сцепления ведомый.m3d
  - 7203102 Накладка ведомого диска сцепления фрикционная.m3d
  - 7203106 Заклепка трубчатая накладки.m3d
  - 7203108 Ступица ведомого диска сцепления.m3d
  - 7203109 Маслоотражатель ведомого диска сцепления.m3d
  - 7203113 Диск сцепления ведомый в сборе.a3d
  - 7203114 Диск сцепления ведомый в сборе (с маслоотражателем).a3d
7201230 Маховик с пальцами сцепления
- 7201223 Маховик.m3d
- 7201225 Палец сцепления.m3d
- 7201230 Маховик с пальцами сцепления.a3d
72012-6 Кривошипный механизм с маслоуловителем в сборе
- 72012-6 Кривошипный механизм с маслоуловителем в сборе.a3d
- 7201213 Маслоуловитель.m3d
- 7201222 Шпонка сегментная маховика.m3d
- 7201241 Кривошипный механизм
  - 7201201 Цапфа кривошипа передняя.m3d
  - 7201202 Щека кривошипа.m3d
  - 7201203 Палец кривошипа.m3d
  - 7201208 Сепаратор.m3d
  - 7201209 Ролик.m3d
  - 7201211 Цапфа кривошипа задняя.m3d
  - 7201241 Кривошипный механизм.a3d
  - 7201236 Шатун в сборе
    - 7201233 Шатун.m3d
    - 7201234 Втулка верхней головки шатуна.m3d
    - 7201236 Шатун в сборе.a3d
014110 Шпонка сегментная 4х13.m3d
7201227 Шайба замочная маховика.m3d
7201228 Болт крепления маховика.m3d
7201229 Шестерня распределения ведущая.m3d
7201231 Шайба шестерни распределения.m3d
7201232 Шайба замочная ведущей шестерни распределения.m3d
Коленчатый вал в сборе с маховиком, сцеплением и ведущей шестерней распределения.a3d
Коленчатый вал в сборе с маховиком, сцеплением и ведущей шестерней распределения.stp
