Конкурс асов 3D-моделирования

Кривошипно-шатунный механизм

Бурятская государственная сельскохозяйственная академия им. В.Р. ФИЛИППОВА
Кафедра общеинженерные дисциплины
Курсовой проект по дисциплине " Теория механизмов и машин"
На тему: " Кривошипно-шатунный механизм"
Улан-Удэ 2016

Задание №1 Вариант №1
Исходные данные
l_OA=0.043 м l_АВ=0.165 м
n=3200 m3=2.4кг m2= 3.5кг m1=6кг
〖 J〗_S2=0.13 кг м^2 J_S2=0,025кг м^2
δ=0.125 φ_1=〖270〗^° m1=6 мм
za=15 zb=33 m=4 мм
Содержание
Введение…………………………………………………………………………….4
1. Структурное и кинематическое исследование механизма
1.2. Структурное исследование механизма…………………………………….5
1.2.1. Построение плана механизма (двенадцати положений) …………………6
1.2.2. Построение плана скоростей (для всех 12-и положений механизма)……7
1.2.3. Расчет угловых скоростей звеньев механизма (для 12-и положений)…. 8.
1.2.4. Построение плана ускорений (для 2-х положений механизма: одно для рабочего хода, другое - холостого хода)………………………………………………….….9
1.2.5. Угловые ускорения звеньев (для 2-х положений)…………………………12
2. Кинетостатическое (силовое) исследование механизма
2.1 Определение действующих сил………………………………………………12
2.2 Определение реакций в кинематических парах механизма. Рычаг
Жуковского………………………………………………………………..……16
3. Расчет и построение картины эвольвентного зацепления
3.1. Расчет и построение картины эвольвентного зацепления………………..21
3.2. Расчет качественных показателей зацепления……………………………..23
Вывод………………………………………………………………………………..25
Список использованной литературы…………………………………...........…26
Формат чертежей А2

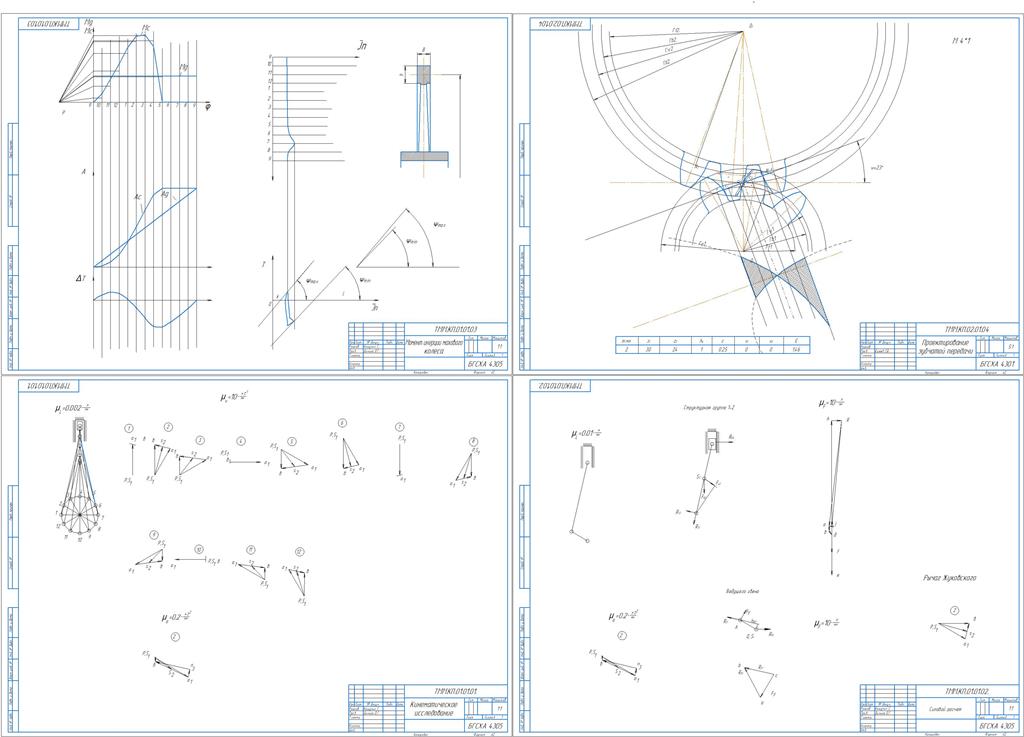

Состав: Кинематическое исследование,силовой расчет,момент инерции махового колеса,проектирование зубчатой передач Язык документа

Софт: КОМПАС-3D LT12

Файлы:
Очиров\1.cdw
Очиров\2.cdw
Очиров\3.cdw
Очиров\4.bak
Очиров\4.cdw
Очиров\~$1.cd~
Очиров\~$2.cd~
Очиров\~$3.cd~
Очиров\~$4.cd~
Очиров\Документ Microsoft Office Word.docx
Очиров\Очиров.docx
Очиров
