Расчетно графическая работа. Тема: «Кривошипно-шатунный механизм»

Сибирский государственный аэрокосмический университет имени академика М.Ф. Решетнева (СибГАУ)
Расчётно-графическое задание
По дисциплине: «Теория машин и механизмов»
Тема: «Кривошипно-шатунный механизм»
Красноярск 2013г.

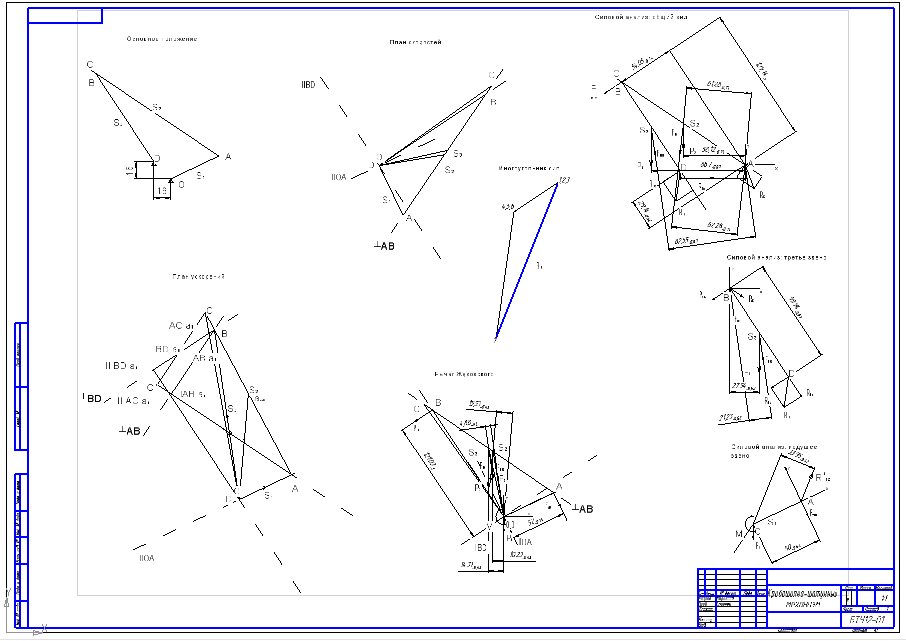

В данной работе проведен расчет кривошипно-шатунного механизма, а так же выполнены необходимые для расчетов схемы в КОМПАС 13V.
1.Исходные данные:
n=100 об/мин
l_OA=0.05 м
l_AB=0.14 м
l_BC=0.01 м
l_BD=0.1 м
P_пл=50 кН
α=155℃
a=0.016 м
b=0.016 м

Содержание
1. Исходные данные
2. Определение группы Асура
3. Определение скоростей в точках A, B, C, D и в центрах масс звеньев
4. Определение ускорений в точках A, B, C, D
5. Силовой анализ
6. Определение уравновешивающей силы и момента методом рычага Жуковского
7. Сравнительная оценка результатов
8. Определение мгновенной мощности двигателя в исследуемом положении механизма
