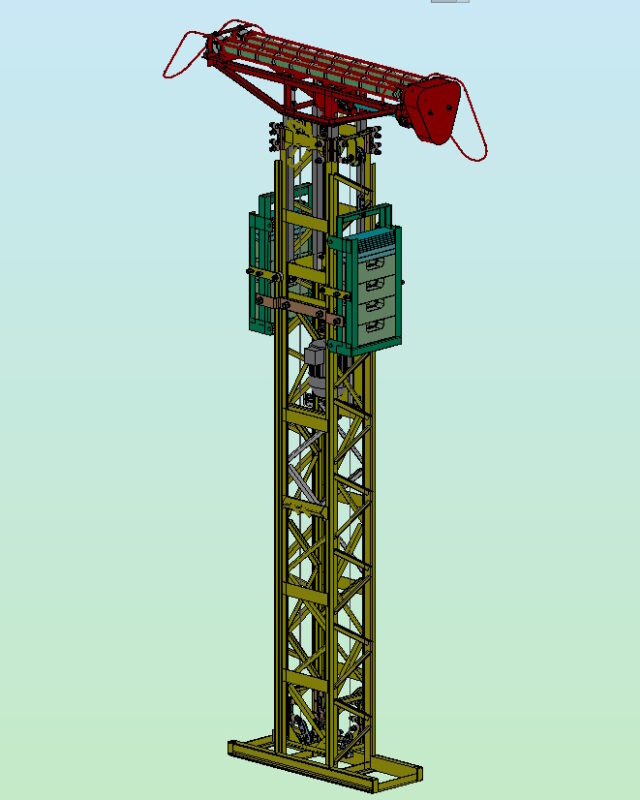

3d-модель устройства гололёдоочистительного МОГ-6М

Устройство гололедоочистительное МОГ-6М предназначено для механической очистки гололеда с контактных проводов электрифицированных железных дорог под напряжением 3,3 и 27,5 кВ. Принцип действия устройства МОГ-6, основан на очистке гололеда с проводов контактной сети путем ударов по нему стальными билами вращающихся барабанов, которые прижимаются к контактному проводу с усилием 7…20 кгс. Устройство предназначено для установки на автомотрисы типа АДМ1.3 и представляет собой переработанное и адаптированное изделие для условий производственных условий конкретного предприятия. Изделие было изготовлено в единственном экземпляре и претерпело дальнейшие улучшения. Прототипом данному агрегату служит устройство МОГ-6 проекта К 513.00.000. Данная 3d-модель представлена без тяговой лебёдки предназначенной для раскладки устройства в рабочее положение и обратно.
Модель габаритная создана с применением твердотельного моделирования.
