Автосцепка СА-3 с нижним кронштейном 106.01.000-0-05

106.01.000-0-05 Автосцепка СА-3 – автоматическое сцепное устройство, применяемое на железнодорожном транспорте России, в республиках бывшего СССР и в Монголии для сцепления между собой единиц подвижного состава с минимальным участием сцепщика. Оборудована дополнительным нижним ограничительным кронштейном и валиком подъемника с двумя цепочками, позволяющих исключить падение автосцепки на путь при обрыве хвостовика или клина тягового хомута.

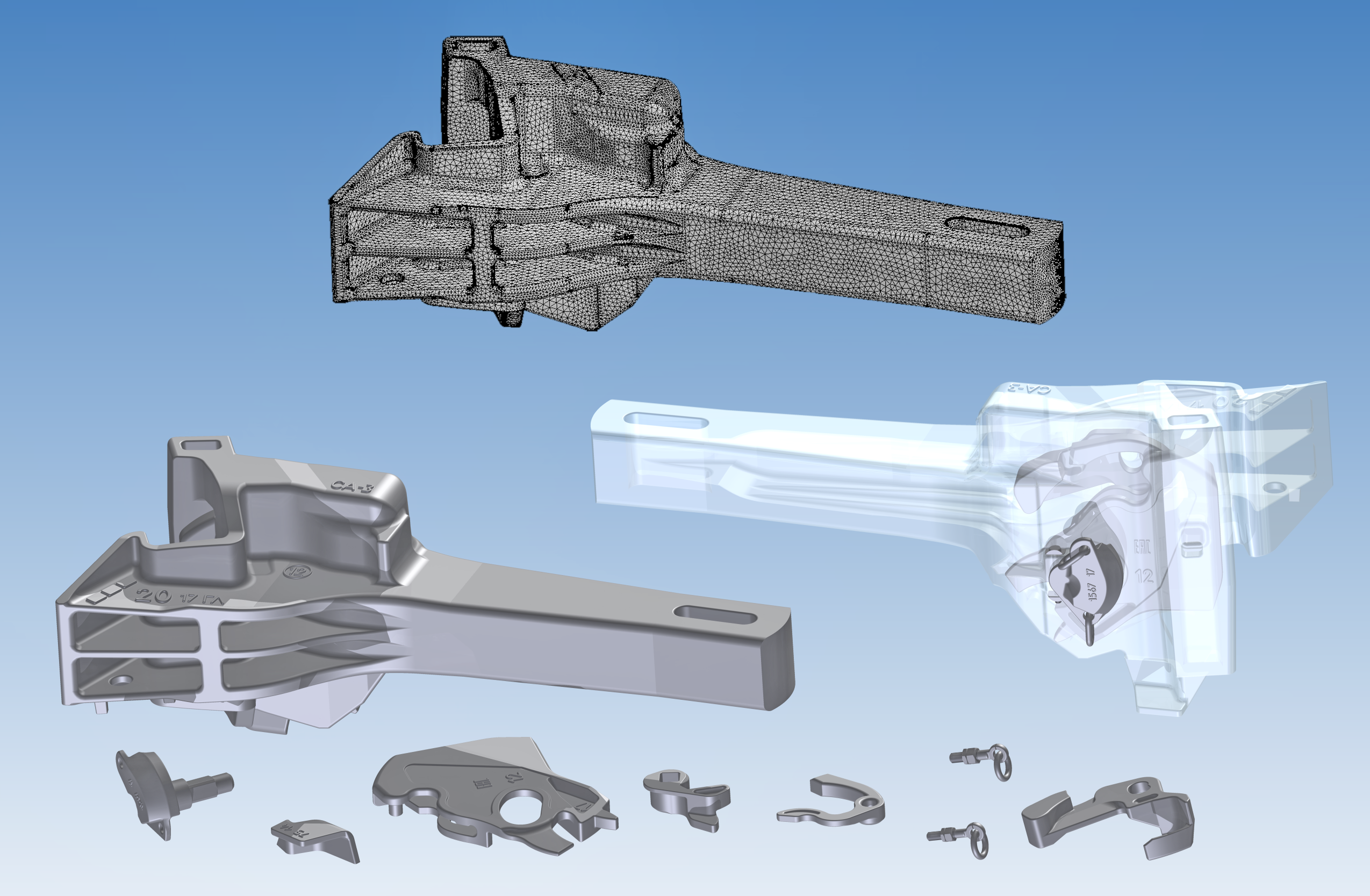

Состав: Полноценная 3D модель сборки 106.01.000-0-05 автосцепка СА-3 в масштабе 1:1 в двух степенях подробности, - стандартная детализация (с указанием всех радиусов и фасок) и [EC] (стандартная детализация с маркировкой литых деталей). Для любителей что-либо поломать в ANSYS – корпус автосцепки отлично мешится...

Софт: Inventor 2014

Файлы:
106.01.000-0-05 Автосцепка СА-3 [EC] [N-2 цепи].iam
106.01.000-0-05 Автосцепка СА-3 [EC] [N-2 цепи].ipj
106.01.000-0-05 Автосцепка СА-3 [N-2 цепи].iam
106.01.000-0-05 Автосцепка СА-3 [N-2 цепи].ipj
106.01.000-0-05 Автосцепка СА-3.png
106.01.001-2 Корпус автосцепки [EC].ipt
106.01.001-2 Корпус автосцепки.ipt
106.01.002-1 Замок [EC].ipt
106.01.002-1 Замок.ipt
106.01.003-0 Замкодержатель.ipt
106.01.004-0 Подъемник замка.ipt
106.01.006-5 Предохранитель замка.ipt
106.01.007-0 Шайба.ipt
106.01.008-0 Звено удлиненное.ipt
106.01.011-0 Звено цепочки.ipt
106.01.017-0 Валик подъемника [EC].ipt
106.01.017-0 Валик подъемника.ipt
106.01.018-0 Кронштейн [M].ipt
106.01.020-03 Корпус автосцепки с кронштейном [EC].iam
106.01.020-03 Корпус автосцепки с кронштейном.iam
106.01.060-0 Валик подъемника с цепями [EC].iam
106.01.060-0 Валик подъемника с цепями.iam
572.01.012-3 Болт.ipt
572.01.013-3 Болт.ipt
Болт М10-8gx90.36 ГОСТ 7798-70.ipt
Гайка М10-6H.5 ГОСТ 5915-70.ipt
Гайка М14-6H.04 ГОСТ 5915-70.ipt
Гайка М14-6H.04 ГОСТ 5916-70.ipt
Гайка М16-6H.4 ГОСТ 5915-70.ipt
Гайка М16-6H.4 ГОСТ 5916-70.ipt
Расшифровка атрибутов в имени файла модели детали или сборки AutoDesk Inventor ver. 4.7 [2021-04-23].pdf
Step/106.01.000-0-05 Автосцепка СА-3 [EC] [N-2 цепи].stp
Step/106.01.000-0-05 Автосцепка СА-3 [N-2 цепи].stp
Step/106.01.001-2 Корпус автосцепки.stp
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
