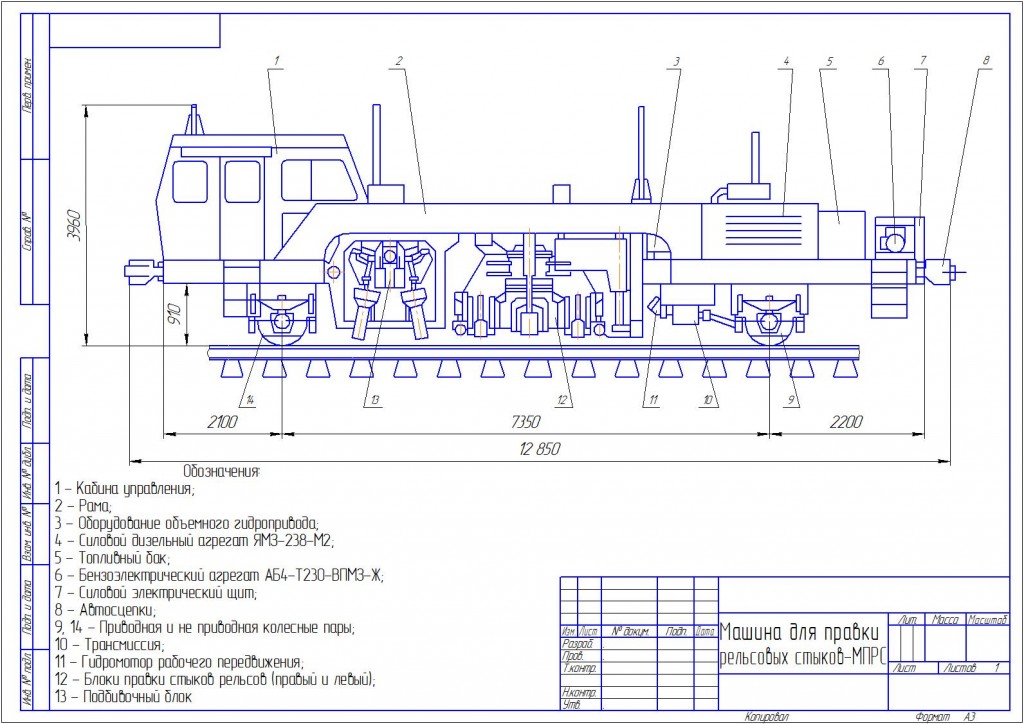

Чертеж МПРС

Обозначения:
1 - Кабина управления;
2 - Рама;
3 - Оборудование объемного гидропривода;
4 - Силовой дизельный агрегат ЯМЗ-238-М2;
5 - Топливный бак;
6 - Бензоэлектрический агрегат АБ4-Т230-ВПМЗ-Ж;
7 - Силовой электрический щит;
8 - Автосцепки;
9, 14 - Приводная и не приводная колесные пары;
10 - Трансмиссия;
11 - Гидромотор рабочего передвижения;
12 - Блоки правки стыков рельсов (правый и левый);
13 - Подбивочный блок
