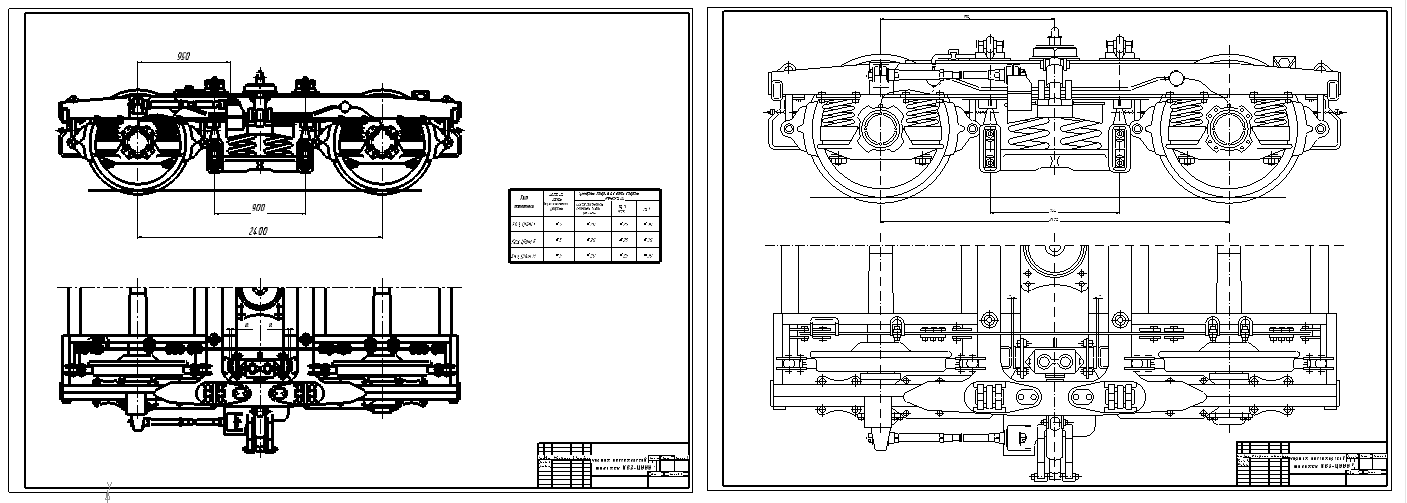

Чертеж пассажирской тележки КВЗ-ЦНИИ

СПТЖТ, СПХ, Машины, 2015

чертеж пассажирской тележки КВЗ-ЦНИИ
Тележки КВЗ-ЦНИИ выпускались двух типов:
КВЗ-ЦНИИ-I - подкатывается под кузова вагонов с массой брутто до 60 т.
КВЗ-ЦНИИ-II - под кузова вагонов с массой брутто от 60 до 72 т. Такую массу имеют вагон-ресторан, почтовые, багажные и специализированные вагоны
Рама тележки сварная Н-образной формы. Она имеет две боковые продольные балки, сваренные из швеллеров № 20, две средние поперечные 2, четыре укороченные концевые поперечные 4 и четыре вспомогательные продольные балки 3, предназначенные для крепления тормозной рычажной передачи. Элементы рамы изготавливают из стали СтЗсп или 09Г2Д.
