Двухосная тележка вагона

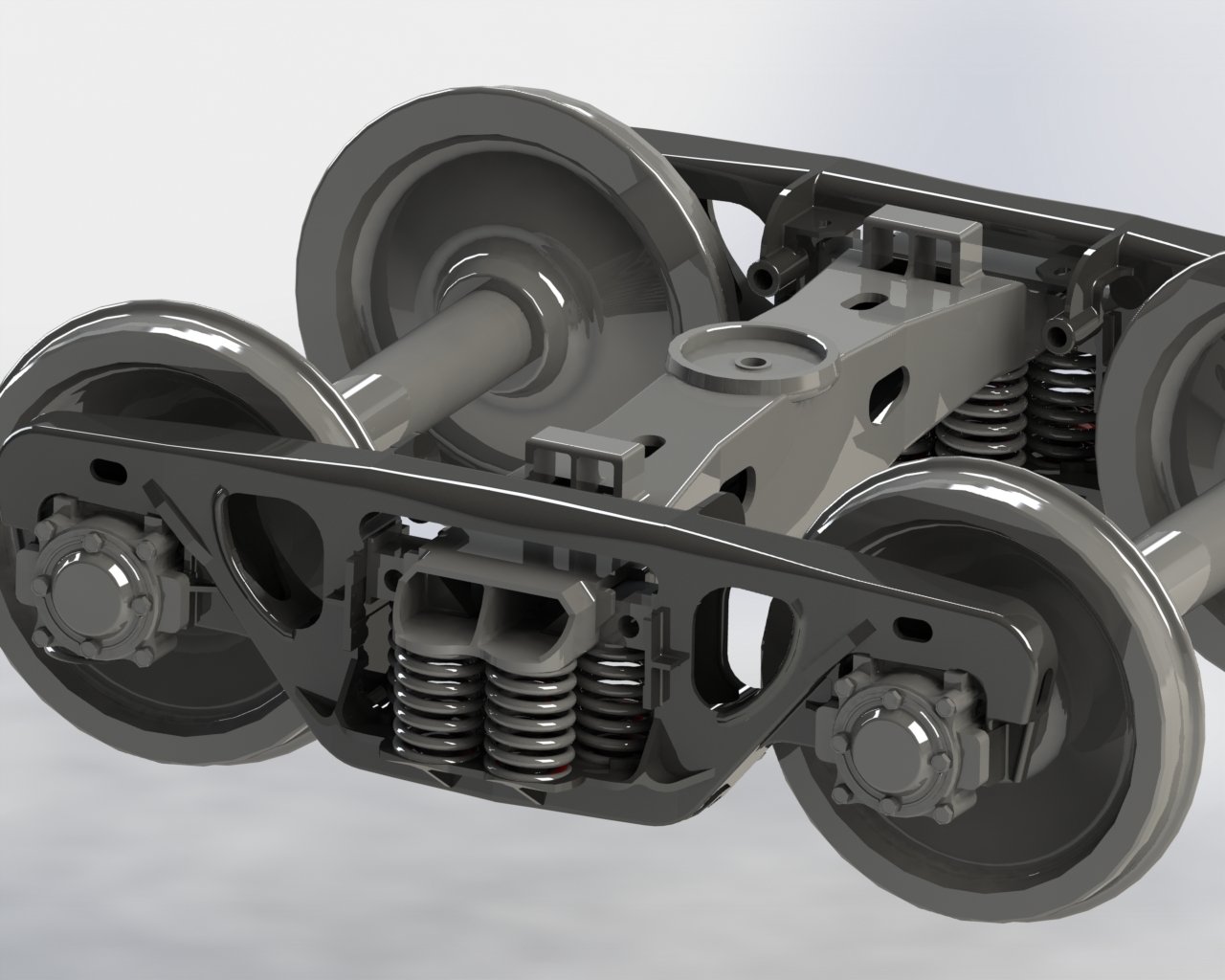

Сборка тележки грузового вагона с литыми боковыми рамами, модель - ЦНИИ-ХЗ (18-100). Эта тележка подкатывается под все грузовые четырехосные магистральные вагоны, кроме изотермических, с осевыми нагрузками до 230 кН (23,5 тс) и скоростями движения до 120 км/ч. Масса - 4,8 т, база - 1850 мм.
В состав сборки входят: 2 боковых рамы, надрессорная балка, две колесных пары с буксами и два комплекта рессорного подвешивания (пружины и фрикционные клины). Поможет инженерам-конструкторам при проектировании оборудования для жд цехов (например станков).

Состав: 3D сборка и все детали Язык документа

Софт: SolidWorks 2014

Сайт: www

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Двухосная тележка вагона

Колесная_пара_parasolid.SLDASM
тележка грузового вагона .SLDASM
Formed Hex Screw_AM-2.sldprt
rama 18-100.SLDPRT
Балка надрессорная 18-100.SLDPRT
Гайка-2.sldprt
Колесо-2.sldprt
Кольцо крышки-2.sldprt
Колёсная пара-2.sldprt
Корпус буксы-2.sldprt
Крышка буксы-2.sldprt
Планка-2.sldprt
Подшипник1-2.sldprt
Подшипник2-2.sldprt
Прокладка-2.sldprt
Прокладка тонкая-2.sldprt
пружина.SLDPRT
Уплотнение1-2.sldprt
Уплотнение2-2.sldprt
фрикционный клин.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

4 КОММЕНТАРИЕВ

1

скачал двухосную тележку вагона, не смог открыть программой Inventor 2014, Solid нет, ранее файлы качал, открывались

    2

    четко написано Софт: SolidWorks 2014 . Можно еще просмотр файлов нажать посмотреть какие у файлов расширения.

3

Модели поверхностями, расчеты не провести...!

4

А случайно нет у Вас сборка тележки для тепловоза ТЭМ-2?
