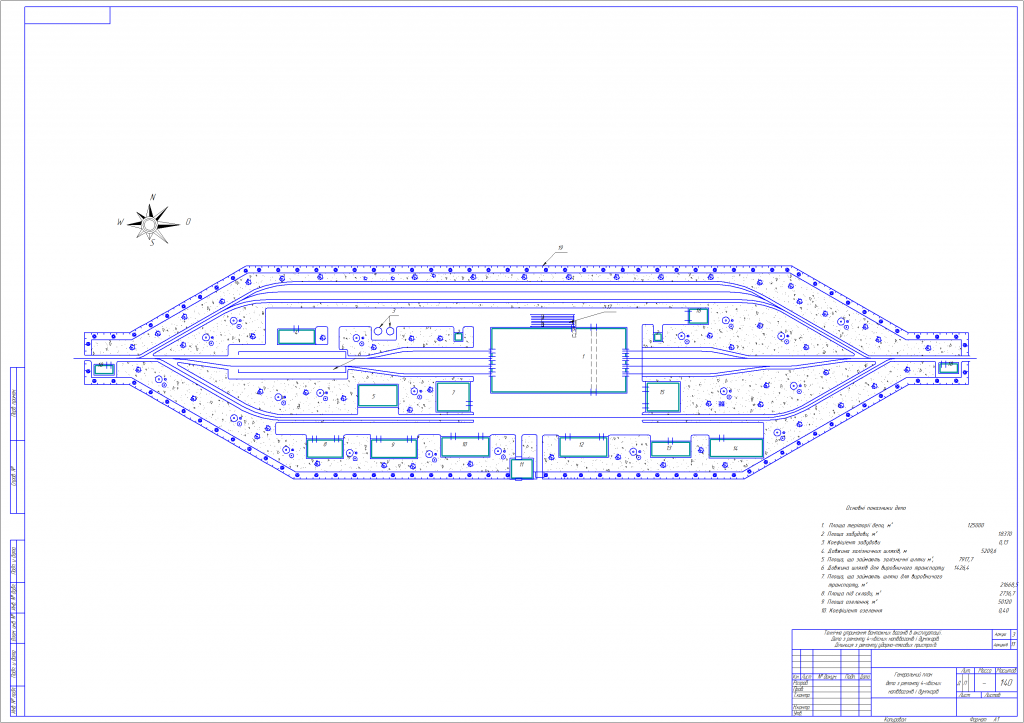

На чертеже изображён генеральный план по ремонту 4-х осных полувагонов и думпкаров .Или же другими словами план депо . Его можно использовать для дипломного проекта или же для взять его за основу для построения своего собственного чертежа .
Также прилагается спецификация з полным описанием генплана.
Основні показники депо
1. Площа теріторії депо, м 125000
2. Площа забудови, м 18370
3. Коефіціент забудови 0,13
4. Довжина залізничних шляхів, м 5209,6
5. Площа, що займають залізничні шляхи м, 7917,7
6. Довжина шляхів для виробничого транспорту 1426,4
7. Площа, ща займають шляхи для виробничого транспорту, м 21668,5
8. Площа під склади, м 2736,7
9. Площа озелення, м 50120
10. Коефіціент озелення 0,40
