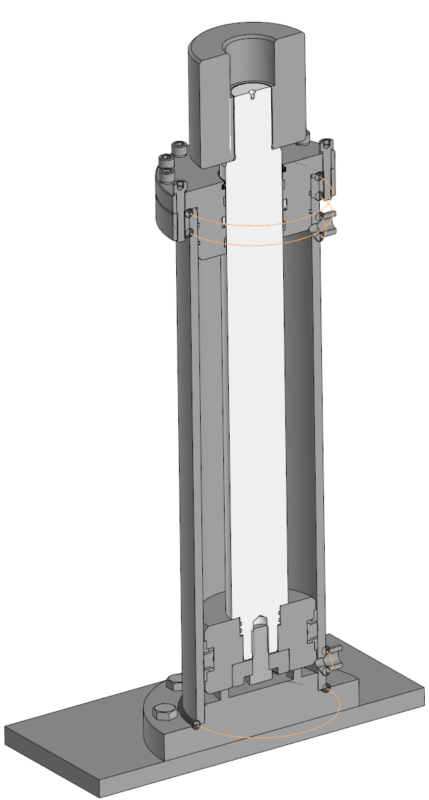

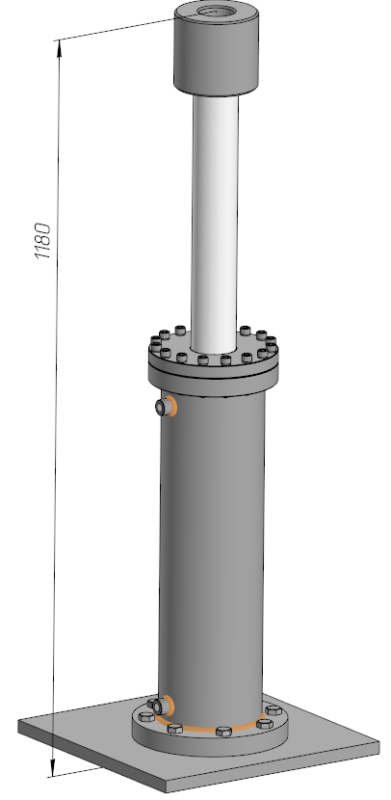

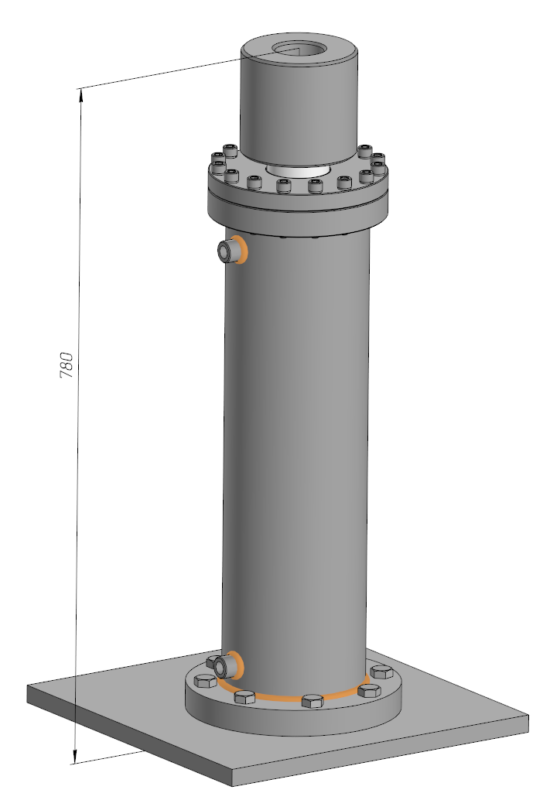

Совместно с оснасткой применяется для подъёма над рельсом, при обточке колёсных пар ж/д вагонов, тепловозов и т.п. на стационарных станках типа А41, А42 и т.д. Технические характеристики:
Диаметр поршня - 140 мм
Диаметр штока - 70 мм
Ход - 400 мм
Грузоподъемность - 30 т
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- Гидроцилиндр подъёма оси колёсной пары
Гидроцилиндр подъёма оси колёсной пары
0
0
19
0
0
30
Сообщить о проблеме
Автор
nlolin
Дата
22.10.2026
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Бобышка.m3d
-
Болт М16x55 ГОСТ 15591-70.m3d
-
Болт М16x55 ГОСТ 15591-70_5.m3d
-
Болт М20x50 ГОСТ 15591-70.m3d
-
Верхний фланец гильзы.m3d
-
Верхняя букса ГЦ.a3d
-
Винт М10-6gx55 ГОСТ 11738-84.m3d
-
Винт М10-6gx55 ГОСТ 11738-84_1.m3d
-
Винт М10-6gx55 ГОСТ 11738-84_3.m3d
-
Гидроцилиндр в сборе.a3d
-
Гидроцилиндр в сборе.stp
-
Гильза.m3d
-
Деталь.m3d
-
Кольцо 046-050-25-1-0 ГОСТ 9833-73.m3d
-
Кольцо 135-140-30-1-0 ГОСТ 9833-73.m3d
-
Манжета уплотнения штока.m3d
-
Наконечник домкрата.m3d
-
Нижний фланец.m3d
-
Плита.m3d
-
Поршень ГЦ.a3d
-
Шайба 10Л ГОСТ 6402-70.m3d
-
Шайба 10Л ГОСТ 6402-70_2.m3d
-
Шайба 10Л ГОСТ 6402-70_4.m3d
-
Шайба крепёжная.a3d
-
Шток.a3d
