Гидравлический гаситель колебаний тип 698, устанавливается в подвеске современных локомотивов типа 2ТЭ25А, 2ЭС6, 2ЭС10.
- Главная -
- Чертежи -
- Транспорт -
- Железнодорожный транспорт -
- "Гидродемпфер 698" габаритная модель

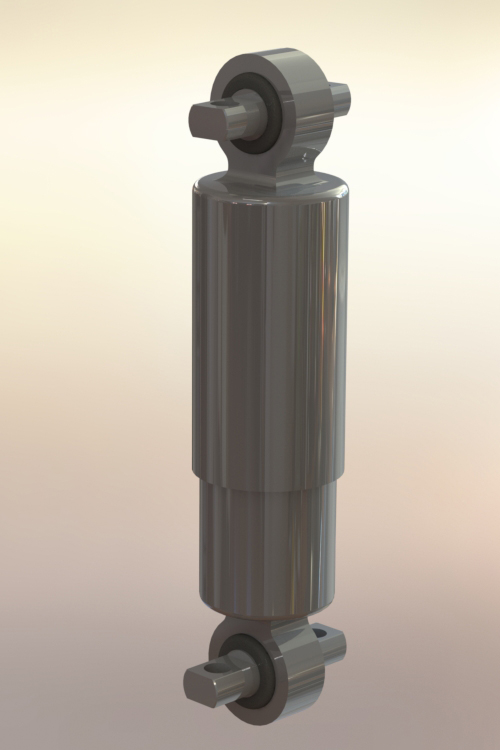

"Гидродемпфер 698" габаритная модель
0
224
2282
9
3
40
Сообщить о проблеме
Автор
Сергей
Болобонов
Дата
01.03.2015
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 15 SP1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Нижняя часть гидродемпфера 698 в сборе.SLDASM
-
Верхняя часть гидродемпфера 698 в сборе.SLDASM
-
Ось гидродемпфера 698.SLDPRT
-
Подшипник сферический шар 40.SLDPRT
-
Верхняя часть гидродемпфера 698.SLDPRT
-
Нижняя часть гидродемпфера 698.SLDPRT
-
Гидродемпфер 698.SLDASM
-
Сальник гидродемпфера.SLDPRT
-
Подшипник сферический обойма 40.SLDPRT
-
Ось гидродемпфера 698 в сборе.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Олег
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

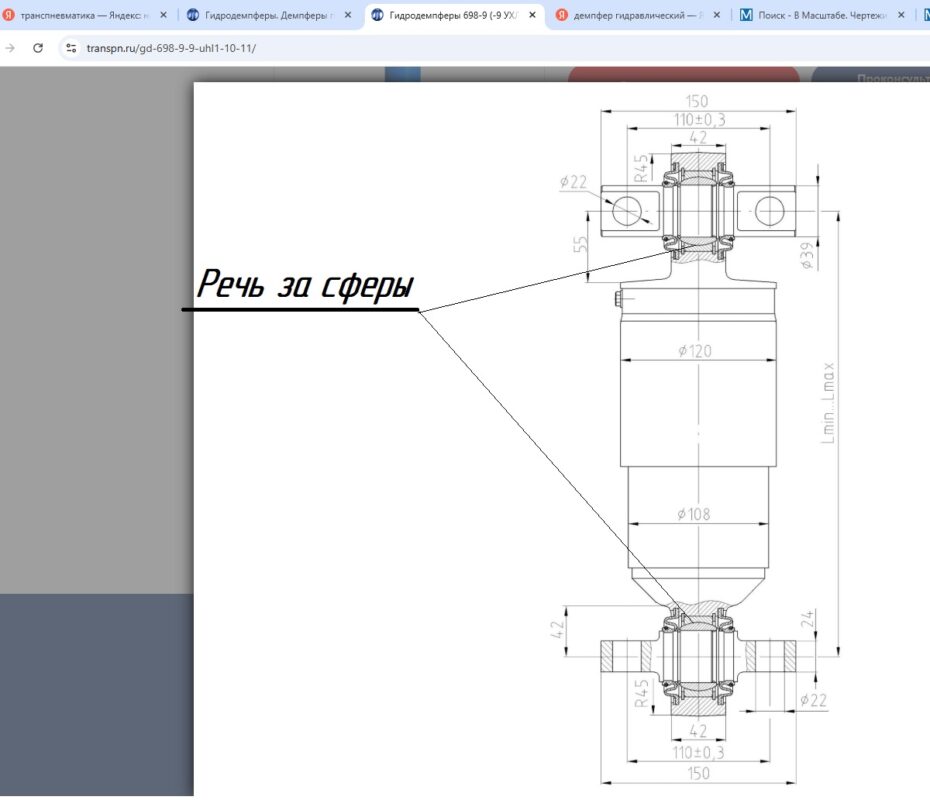

Добрый день Сергей! Сейчас занимаюсь монтажом тележек на вагон и вот подбираю гидродемпфер (рассматриваю разные варианты из каталога Транспневматики). В вашем варианте (в 698) имеются на каждой стороне опорные сферические кронштейны (по бокам отверстия по 22 мм каждое) и вот вопрос: при монтаже кронштейн с отв. вращается во круг оси сферы или нет? (Перефразирую: имеется ли свободное вращение по оси сферы и в разные стороны, могу ли повернуть плоскость кронштейна на 90 градусов (или менее) при монтаже? Физически такое исполнение я никогда не держал, но исходя и чертежа вроде как можно (поэтому хочу убедится).
Заранее спасибо за ответ.
Добрый день, Роман! Оси опор со сферическим подшипником, который можно заменить при ремонте, может вращаться вокруг своей оси на 360 градусов. А также эти оси могут наклоняться как минимум на 15 градусов от горизонтального положения. По сути это обычный сферический подшипник.
Спасибо.
Добрый день.
Модель какого демпфера отрисована вами?
698-9? -10? -11?
Добрый день.
Тип опор у гидродемпферов 698-9; -10; -11; одинаковые. Отличаются они лишь ходом поршня и силами сопротивления на контрольных скоростях. Созданная модель гидродемпфера 689-9 в среднем положении его хода, расстояние между осями опор 450 мм. (367+542)/2=454,5 мм. Изменяя расстояние между осями опор, можно получить габаритную модель любого гидродемпфера 698-9; -10; -11.
Добрый день. Интересует КД на гидродемпфер.
К сожалению КД на гидродемпфер у меня нет.
