Главная часть воздухораспределителя 270.023-1

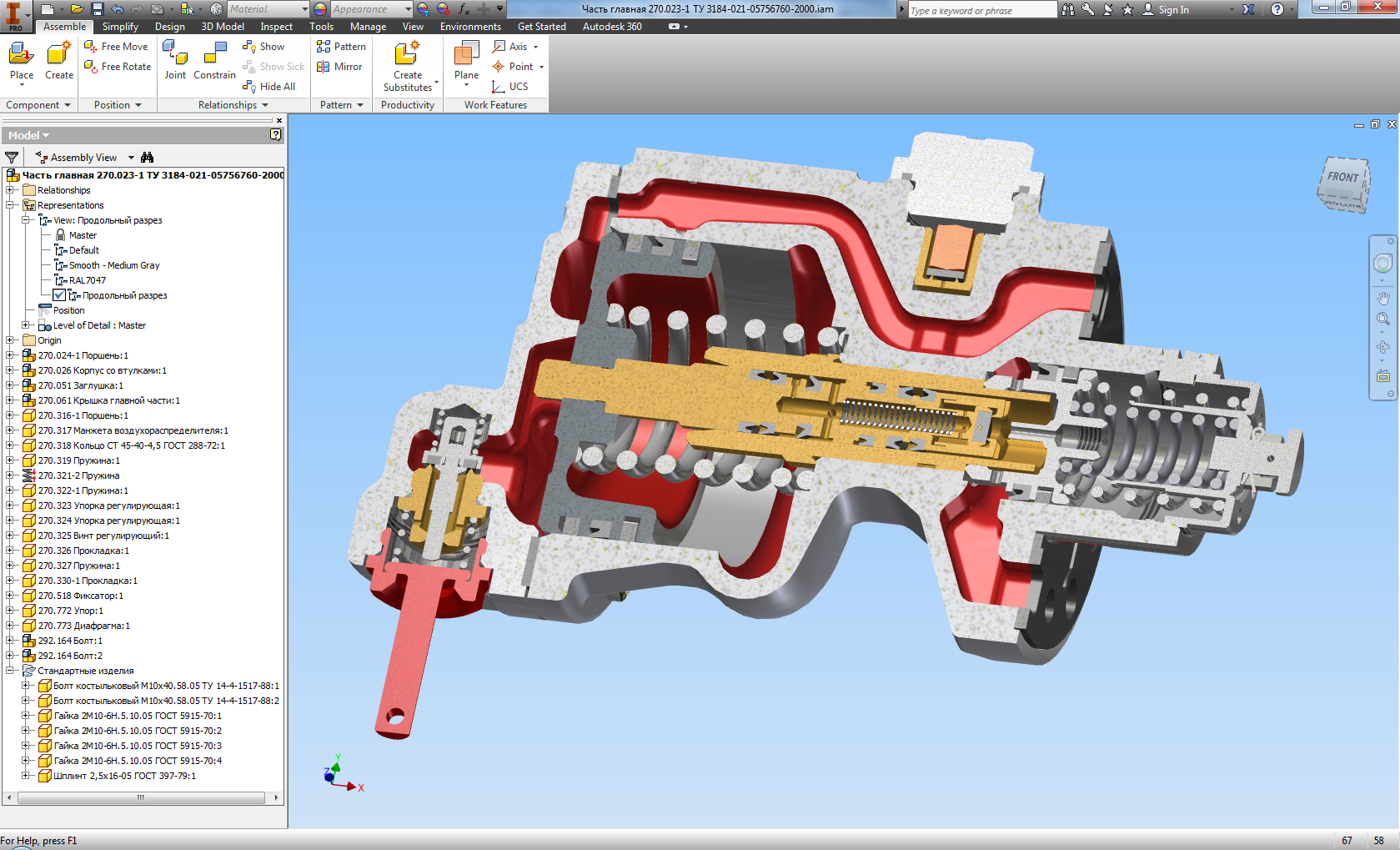

Главная часть 270.023-1 является составной частью воздухораспределителя 483/483М/483А, используемого на грузовом подвижном составе железных дорог. Назначение воздухораспределителя - обеспечение заданного режима торможения единицы подвижного состава. Воздухораспределитель состоит из трех частей, - главной, магистральной и камеры/камеры-кронштейна. Главная и магистральная части монтируются на камеру. Главная, магистральная части и камера могут заменяться на подвижном составе каждая в отдельности без нарушения нормального действия воздухораспределителя в целом. Модель Главная часть 270.023-1 - полноценная сборка с полным деревом построения всех деталей и узлов в масштабе 1:1. Модель имеет две степени подробности выполнения корпусных деталей. Расшифровка атрибутов, используемых для кодирования элементов модели подробно изложена в прилагаемом pdf файле "Расшифровка атрибутов в имени файла ..."

Состав: 3D сборка с историей построения + сборка в формате step

Софт: Inventor 2014

Файлы:
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.023-1 Часть главная (упрощенно).ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.023-1 Часть главная.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.024-1 Поршень.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.026 Корпус со втулками [EC].iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.026 Корпус со втулками.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.051 Заглушка [EC].iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.051 Заглушка.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.061 Крышка главной части [EC].iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.061 Крышка главной части.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.065 Клапан.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.093 Клапан.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.302 Крышка [EC].ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.302 Крышка.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.303 Поршень.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.308 Втулка.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.309 Дроссель.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.311 Уплотнение клапана.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.313 Манжета воздухораспределителя (D12).ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.313 Манжета воздухораспределителя (D14).ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.313 Манжета воздухораспределителя (D15,5).ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.315 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.316-1 Поршень.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.317 Манжета воздухораспределителя.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.318 Кольцо СТ 45-40-4,5 ГОСТ 288-72.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.319 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.322-1 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.323 Упорка регулирующая.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.324 Упорка регулирующая.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.325 Винт регулирующий.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.326 Прокладка.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.327 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.328 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.329 Кольцо СТ 110-96-4,5 ГОСТ 288-72.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.330-1 Прокладка.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.355 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.356 Гнездо.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.357 Уплотнение клапана.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.358 Направляющая.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.359 Седло клапана.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.360 Седло толкателя.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.361-1 Толкатель.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.364 Пружина.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.377-2 Заглушка [EC].ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.377-2 Заглушка.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.385 Гнездо.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.386 Седло клапана.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.397-3 Манжета воздухораспределителя.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.517 Заглушка.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.518 Фиксатор.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.542 Седло клапана.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.548 Корпус главной части [EC].ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.548 Корпус главной части.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.549 Прокладка (36,5x43,5x2,5).ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.569 Шток поршня.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.772 Упор.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/270.773 Диафрагма.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/292.164 Болт.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Compress Spring1.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Compress Spring11.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Болт костыльковый М10х40.58.05 ТУ 14-4-1517-88.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Болт костыльковый М10х45.58.05 ТУ 14-4-1517-88.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Гайка 2М10-6H.5.10.05 ГОСТ 5915-70.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Кольцо 021-025-25-2-3 ГОСТ 9833-73.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Расшифровка атрибутов в имени файла модели детали или сборки AutoDesk Inventor ver. 4.8 [2023-11-10].pdf
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000 [EC] [Продольный разрез].png
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000 [EC].iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000 [EC].ipj
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000 [EC].ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000 [EC].png
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000 [EC].stp
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Часть главная 270.023-1 ТУ 3184-021-05756760-2000.iam
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Шплинт 2,5x16-05 ГОСТ 397-79.ipt
Часть главная 270.023-1 ТУ 3184-021-05756760-2000/Штифт 1x13 СТП 217-72.ipt
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Воздухораспределитель 242-1-02
Рейтинг: 30
Софт: КОМПАС-3D 18.1.55
Состав: 3D сборка
3
3
3
268
Воздухораспределитель 242-1-02
Воздухораспределители моделей 483, 483М, 483А-03 и 483А-03БС
Рейтинг: 50
Софт: Inventor 2014
Состав: Четыре габаритные 3D модели бе
0
1
1
67
Воздухораспределители моделей 483, 483М, 483А-03 и 483А-03БС
3D модель воздухораспределителя 483
Рейтинг: 100
Софт: SolidWorks 2020 учебная
Состав: 3Д Сборка
2
1
1
141
3D модель воздухораспределителя 483
Главная часть 483.400 воздухораспределителя тормозной системы полувагона
Рейтинг: 20
Софт: КОМПАС-3D 14 SP1
Состав: Модель одной деталью
0
21
187
5014
Главная часть 483.400 воздухораспределителя тормозной системы полувагона
Автор: kimek2006
Дата: 2023-11-11
Просмотры: 197
Язык: Русский Язык документа
9 комментариев
Вверх Вниз
    1
    Akopaliani
    2023-11-12 в 11:37 ⋅

    Спасибо!
    А других элементов воздухораспределителя случаем нет?

    2
    kimek2006
    2023-11-13 в 00:10 ⋅

    Все есть, – Часть магистральная 483.010 ТУ 24.5.356-77, Часть магистральная 483А.010-01 ТУ 3184-021-05756760-2000, Часть магистральная 483М.010-01 ТУ 24-05.10.062-98, Камера 295.001 ТУ 24.5.421-78, Камера 295M.001 ТУ 24.5.421-78, Камера 295М.002 ТУ 3184-001-05744538-2005, Воздухораспределитель 483М ТУ 24.05.10.062-86, Воздухораспределитель 483А-03 ТУ 3184-021-05756760-2000, Воздухораспределитель 483А-03БС ТУ 3184-021-05756760-2000. Все в трех ипостасях: стандартная детализация, [EC] (полная заморочка , включая обязательную маркировку литых деталей) и [S] (несколько упрощенный вариант) - в "Расшифровке.." все описано....В таком же стиле имеются модели приборов разгрузки и посадки (пневматика думпкаров), тормозные цилиндры 188Б, 519А (с квазидинамической возвратной пружиной, - указуете выход штока и вуаля...все отрисовывается как надо) арматура воздухопровода производства "Ритм" и "МТЗ Трансмаш", автосцепки 106, 518 со всеми потрохами (корпуса мешатся, - можно поломать в Ansys), тележки 18-100 и 18-522/18-522А/УВЗ-11А (все с квазидинамическим рессорным подвешиванием) и много-много чего интересного объемом более 9 гигов

      6
      Akopaliani
      2023-11-13 в 09:16 ⋅

      Ух ты, сможете выложить МЧ 483М.010 и камеру 295M.001?

        8
        kimek2006
        2023-11-13 в 21:03 ⋅

        Вы настаиваете на именно на МЧ 483М.010? Дело в том, что согласно документации, корпус этой магистральной части выполнен из алюминиевого сплава АЛ-9...Я могу сделать модели корпусов именно этой МЧ, но потребуется какое-то время. Главное – имеется документация. Как я понимаю, алюминиевые корпусные детали воздухораспределителя серии 483 – это некая экзотика, и я сомневаюсь, что была сколь-нибудь значимая серия

          9
          Akopaliani
          2023-11-13 в 22:42 ⋅

          Не знал, можно тогда просто 483.010

    3
    kimek2006
    2023-11-13 в 00:19 ⋅

    Один недостаток - все в Inventor. Для пионеров качать смысла не вижу, - кто ж поверит что сами сделали? А профи легко конвертируют в SolidWorks при необходимости. Ну а для адептов Inventor очень рекомендую. Дорого, но не пожалеете....

      4
      Дмитрий
      2023-11-13 в 00:23 ⋅

      Еще бы контакты автор заполнил какие то, хоть телега в профиле.

        5
        kimek2006
        2023-11-13 в 01:04 ⋅

        Телега не интересна, - много кругов на воде... Кому надо, дайте мой Email...И да, инженер 3-й категории - это классный стеб. Почти лет 40 меня так никто не называл...-))))

          7
          Дмитрий
          2023-11-13 в 13:59 ⋅

          Ранги на сайте даются от количества работ и рейтинга, а не от заслуг в реальной жизни.
          Мы не публикуем почту пользователей в общий доступ и не передаем третьим лицам. Значит кому надо будут писать в комментарии.
