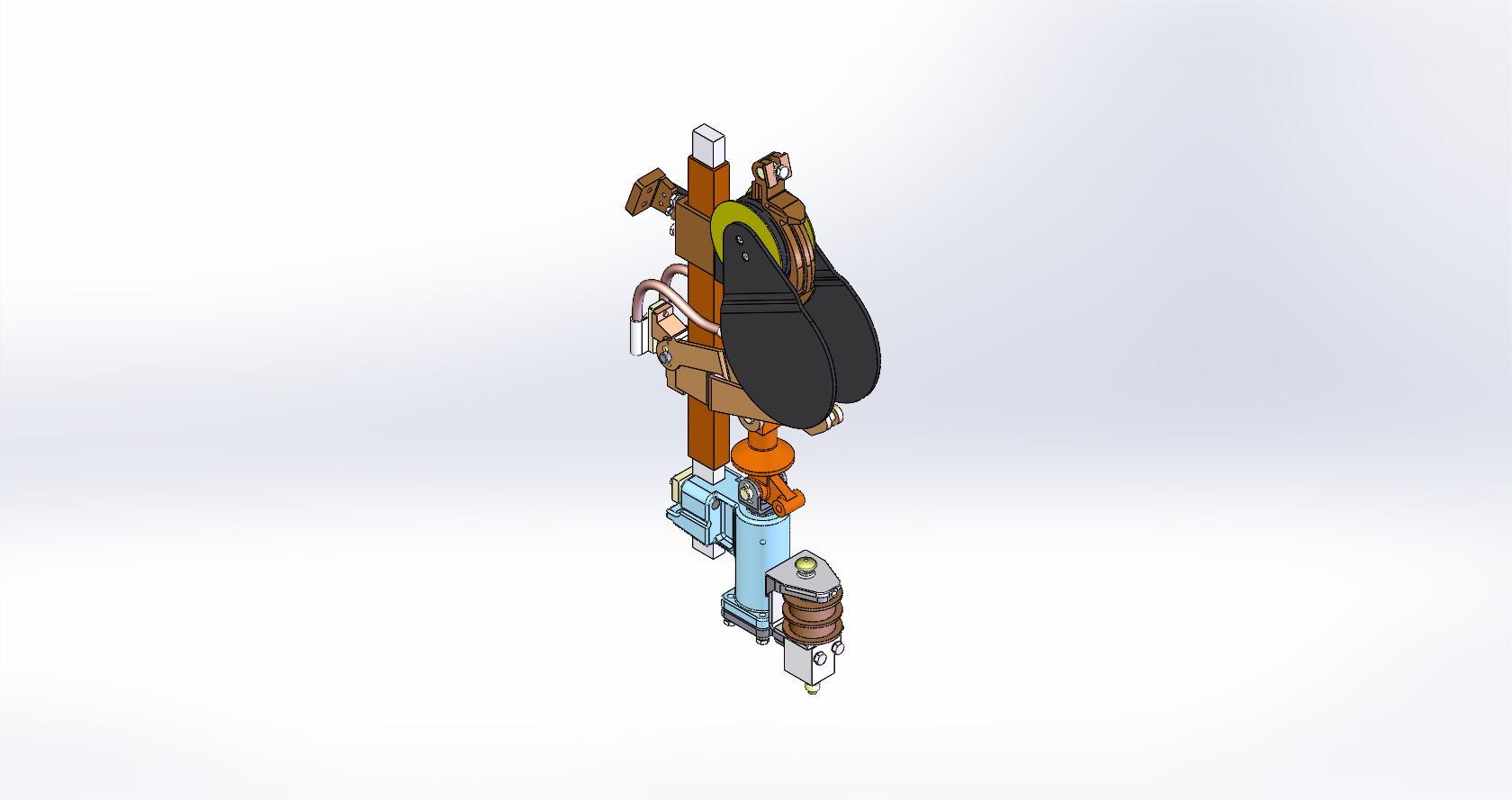

Контактор электропневматический ПК-21

Контактор электропневматический ПК-21 предназначен для коммутации силовых электрических цепей электровоза.

Состав: 3D Сборка со всеми деталями

Софт: SolidWorks 2020

Файлы:
ПК-21/
ПК-21/Ось фиксирующего болта.SLDPRT
ПК-21/Тяга.SLDPRT
ПК-21/Основание внешнего контакта.SLDPRT
ПК-21/Прокладка крышки цилиндра.SLDPRT
ПК-21/Пластина прижимная.SLDPRT
ПК-21/Медный провод.SLDPRT
ПК-21/Фиксатор.SLDPRT
ПК-21/Поршень.SLDPRT
ПК-21/Палец штока.SLDPRT
ПК-21/Крепеж/
ПК-21/Крепеж/Шайба стопорная А 12.SLDPRT
ПК-21/Крепеж/Болт M12x20 ГОСТ 7798-70.sldprt
ПК-21/Крепеж/Гайка M10 ГОСТ 5915-70.sldprt
ПК-21/Крепеж/Шайба 6 65Г ГОСТ 6402-70.sldprt
ПК-21/Крепеж/Винт A2.M6x8 ГОСТ 17475-80.sldprt
ПК-21/Крепеж/Винт A2.M6x10 ГОСТ 17475-80.sldprt
ПК-21/Крепеж/Шайба A.8 ГОСТ 11371-78.sldprt
ПК-21/Крепеж/Болт M8x60 ГОСТ 7798-70.sldprt
ПК-21/Крепеж/Шайба A.12 ГОСТ 11371-78.sldprt
ПК-21/Крепеж/Шплинт 4х25.0 ГОСТ 397-79.SLDPRT
ПК-21/Крепеж/Болт M10x25 ГОСТ 7798-70.sldprt
ПК-21/Крепеж/Шайба 12 65Г ГОСТ 6402-70.sldprt
ПК-21/Крепеж/Болт M6x14 ГОСТ 7805-70.sldprt
ПК-21/Крепеж/Болт M8x30 ГОСТ 7798-70.sldprt
ПК-21/Крепеж/Болт M10x30 ГОСТ 7805-70.sldprt
ПК-21/Крепеж/Винт A2.M6x16 ГОСТ 17475-80.sldprt
ПК-21/Крепеж/Болт M12x30 ГОСТ 7798-70.sldprt
ПК-21/Крепеж/Шайба 10 65Г ГОСТ 6402-70.sldprt
ПК-21/Крепеж/Шайба A.10 ГОСТ 11371-78.sldprt
ПК-21/Крепеж/Заклепка 5x20 ГОСТ 14797-85.sldprt
ПК-21/Крепеж/Шайба 8 65Г ГОСТ 6402-70.sldprt
ПК-21/Кронштейн подвижного контакта.SLDPRT
ПК-21/Экран.SLDPRT
ПК-21/Пластина.SLDPRT
ПК-21/Рычаг.SLDPRT
ПК-21/Пластина крепления цилиндра.SLDPRT
ПК-21/Палец тяги.SLDPRT
ПК-21/Контакт 2.SLDPRT
ПК-21/Контакт.SLDPRT
ПК-21/Электромагнитный вентиль/
ПК-21/Электромагнитный вентиль/Корпус.SLDPRT
ПК-21/Электромагнитный вентиль/Пружина кнопки.SLDPRT
ПК-21/Электромагнитный вентиль/Седло клапана.SLDPRT
ПК-21/Электромагнитный вентиль/Электромагнитный вентиль.SLDASM
ПК-21/Электромагнитный вентиль/Катушка.SLDPRT
ПК-21/Электромагнитный вентиль/Пластина нажимная.SLDPRT
ПК-21/Электромагнитный вентиль/Винт A.M5x10 ГОСТ 17473-80.sldprt
ПК-21/Электромагнитный вентиль/Шток клапана.SLDPRT
ПК-21/Электромагнитный вентиль/Пружина клапана.SLDPRT
ПК-21/Электромагнитный вентиль/Шайба стопорная.SLDPRT
ПК-21/Электромагнитный вентиль/Кнопка.SLDPRT
ПК-21/Электромагнитный вентиль/Винт A.M4x12 ГОСТ 17473-80.sldprt
ПК-21/Электромагнитный вентиль/Штуцер.SLDPRT
ПК-21/Электромагнитный вентиль/Винт A2.M5x8 ГОСТ 17475-80.sldprt
ПК-21/Электромагнитный вентиль/Шайба 5 65Г ГОСТ 6402-70.sldprt
ПК-21/Электромагнитный вентиль/Крышка.SLDPRT
ПК-21/Электромагнитный вентиль/Шайба A.5 ГОСТ 11371-78.sldprt
ПК-21/Электромагнитный вентиль/Ось кнопки.SLDPRT
ПК-21/Электромагнитный вентиль/Прокладка картонная (ЭМВ).SLDPRT
ПК-21/Электромагнитный вентиль/Шайба медная (ЭМВ).SLDPRT
ПК-21/Электромагнитный вентиль/Клапан.SLDPRT
ПК-21/Электромагнитный вентиль/Уголок крепления.SLDPRT
ПК-21/Электромагнитный вентиль/Крышка верхняя.SLDPRT
ПК-21/Электромагнитный вентиль/Прокладка войлочная (ЭМВ).SLDPRT
ПК-21/Электромагнитный вентиль/Сердечник.SLDPRT
ПК-21/Электромагнитный вентиль/Зажим.SLDPRT
ПК-21/Прокладка электромагнитного вентиля.SLDPRT
ПК-21/Пружина подвижного контакта.SLDPRT
ПК-21/Пружина поршня.SLDPRT
ПК-21/Ось рычага.SLDPRT
ПК-21/Манжета 1-045-1 ГОСТ 6678-72.sldprt
ПК-21/Ось подвижного контакта.SLDPRT
ПК-21/Втулка пластиковая.SLDPRT
ПК-21/Цилиндр картонный.SLDPRT
ПК-21/Шток.SLDPRT
ПК-21/Пластина крепления дугогасительной катушки.SLDPRT
ПК-21/Пластина крепления дугогастиельной катушки.SLDPRT
ПК-21/Держатель.SLDPRT
ПК-21/Палец пружины.SLDPRT
ПК-21/Кронштейн неподвижного контакта.SLDPRT
ПК-21/Крышка цилиндра.SLDPRT
ПК-21/ПК-21.SLDASM
ПК-21/Прокладка поршня.SLDPRT
ПК-21/Корпус цилиндра.SLDPRT
ПК-21/Шайба медная.SLDPRT
ПК-21/Сердечник дугогасительной катушки.SLDPRT
ПК-21/Прокладка картонная.SLDPRT
ПК-21/Губка.SLDPRT
ПК-21/Стойка ПК.SLDPRT
ПК-21/Дугогасительная катушка.SLDPRT
