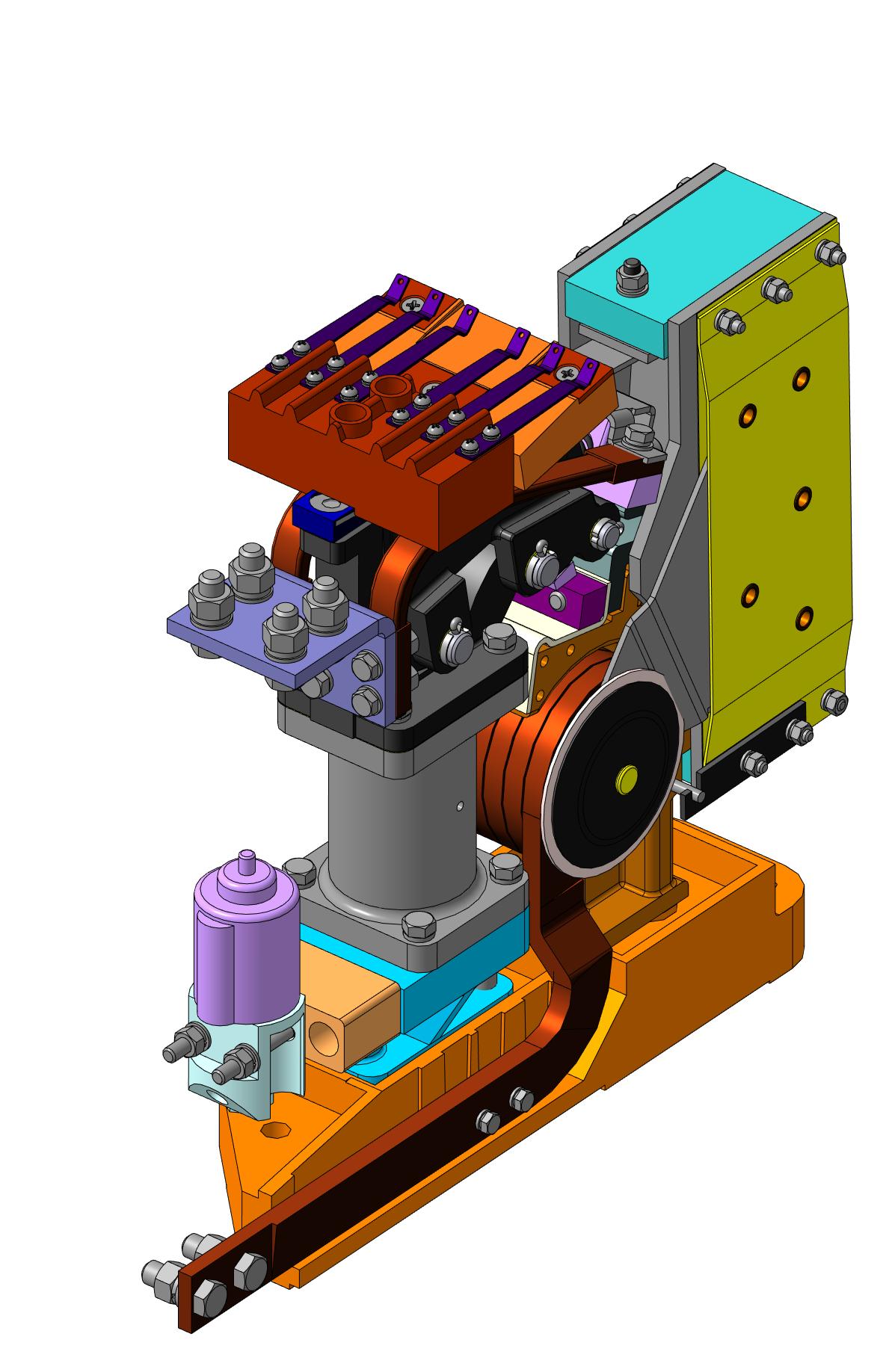

Электропневматический контактор типа ПК-753Б предназначен для включения и отключения тяговых электродвигателей тепловоза а так же карьерных самосвалах БелАЗ серий 7545, 7547, 7555, 7557, 7558, 7513 для коммутации цепей тяговых двигателей.. Основанием контактора служит панель 1 из стеклопластика, к которой прикреплены все узлы. На панели укреплен кронштейн, представляющий собой сложную, отлитую из латуни деталь, к которой припаяна дугогасительная катушка из медного профиля, намотанного на ребро. Внутри катушки расположен изолированный от нее стальной сердечник.
На основании укреплен пневматический привод. Подвижной контакт через гибкое соединение электрически связан с выводом. К крышке крепится включающий электропневматический вентиль 5. На рычаге закреплена изоляционная колодка с вспомогательными контактами. При включении электропневматического вентиля воздух из воздушной магистрали тепловоза попадает в цилиндр пневматического привода, вызывая перемещение штока и связанных с ним контактов контактора.
мурат елеукенов
R-Laser
Денис Смирнов
Добрый день! Подскажите а есть чертеж на медную катушку дугогасителя, ее сердечник и остальные детали которые к ней прикручены?
