Крышка люка полувагона модели 12-196 и всех аналогов

Крышка люков для полувагонов модели 12-196 и всех аналогов.
Крышки люков, образующие пол кузова, служат для выгрузки сыпучего груза из вагона при открытом положении. В восьмиосных полувагонах применяются типовые крышки люков, взаимозаменяемые с крышками люков четырех- и шестиосных вагонов. Крышки к хребтовой балке шарнирно крепятся с помощью трех петель
Габаритные размеры:
Длина: 1575 мм
Ширина: 1590 мм
Высота: 200 мм
Вес: 180 кг

Состав: 3D Сборка, 3D модели деталей

Софт: КОМПАС-3D 16

Файлы:

Каталог
Транспорт
Железнодорожный транспорт
Крышка люка полувагона модели 12-196 и всех аналогов

КД306.00.00.01 _ Лист профильный.m3d

КД306.00.00.11 _ Поперечина.m3d

КД306.00.00.14 _ Косынка.m3d

КД306.00.00.09 _ Поперечина.m3d

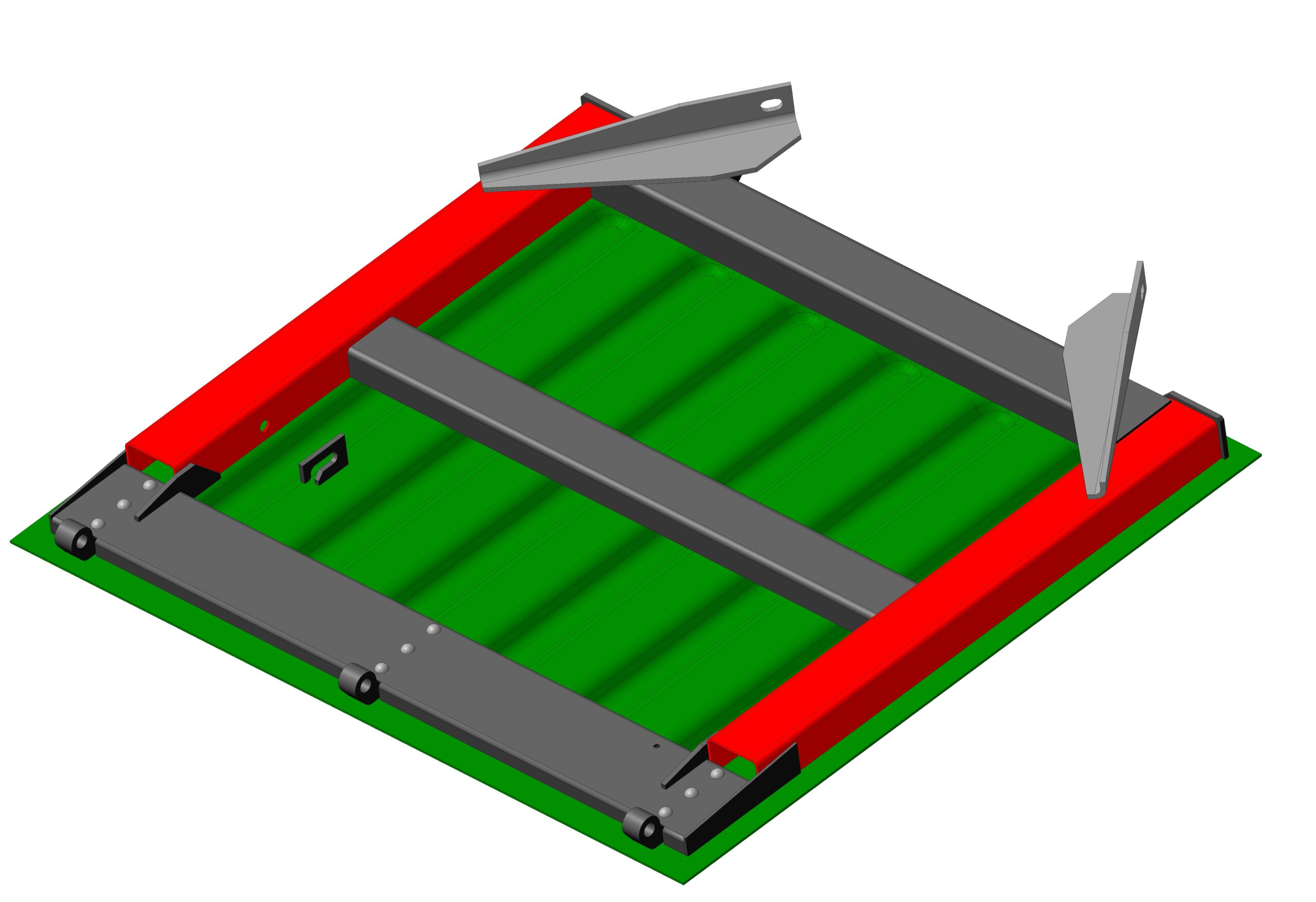

КД306.00.00.00 СБ _ Крышка люка вагона.jpg

Кронштейн.m3d

КД306.00.00.05 _ Планка.m3d

КД306.00.00.12 _ Обвязка средняя.m3d

КД306.00.00.13 _ Обвязка передняя.m3d

КД306.00.00.03 _ Опора.m3d

КД306.00.00.07 _ Кронштейн.m3d

КД306.00.00.04 _ Косынка.m3d

КД306.00.00.02 _ Петля.m3d

КД306.00.00.08 _ Усиление заднее.m3d

КД306.00.00.00 СБ _ Крышка люка вагона.a3d

КД306.00.00.10 _ Обвязка.m3d

КД306.00.00.10-01 _ Обвязка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Крышка люка полувагона

Рейтинг: 60

Софт: SolidWorks 18

Состав: 3D сборка , сборочный чертеж ,

Крышка люка полувагона

Крышка люка полувагона (аналог модели 757.45.010)

Рейтинг: 150

Софт: КОМПАС-3D 16.1.7

Состав: Сборочный чертёж (СБ+СП), Дета

Крышка люка полувагона (аналог модели 757.45.010)

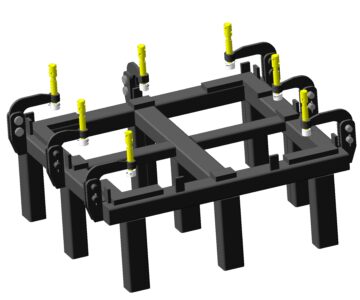

Стенд сборки крышки люка полувагона
