Стенд сборки крышки люка полувагона

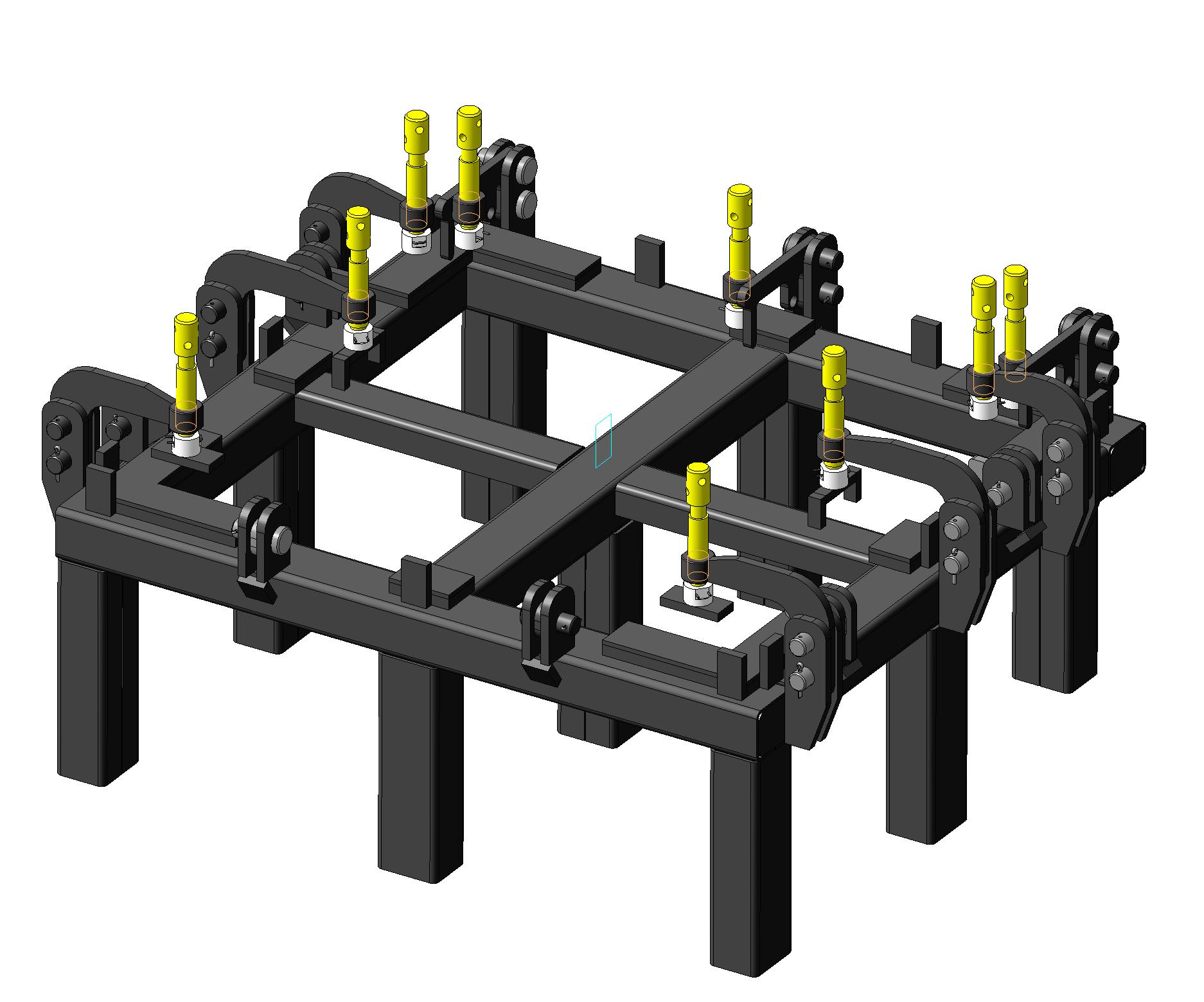

Стенд крышки люка предназначен для сборки и прихватки деталей сборки.
Принцип работы:
Элементы крышки люка устанавливается в стенд согласно технологическому процессу: производится сборка деталей, взаимная прихватка всех швов. Готовый узел снимается со стенда и передается на следующую позицию.

Состав: 3D Сборка, 3D модели деталей

Софт: КОМПАС-3D 16

Файлы:
Упор.m3d
Деталь11111.m3d
Профиль 700 - копия.m3d
Профиль 700.m3d
Стенд св-ки крышки люков _ КД307.00.00.00 СБ.cdw
Заглушка.m3d
Профиль 632,5 - копия.m3d
Прижим 2/
Прижим 2/планка.m3d
Прижим 2/Сборка.a3d
Прижим 2/гайка.m3d
Прижим 2/Деталь.m3d
Прижим 2/08.02.18/
Прижим 2/08.02.18/Сборка2.a3d
Стенд.a3d
Профиль 632,5.m3d
Прижим 1/
Прижим 1/Деталь3.m3d
Прижим 1/Гайка.m3d
Прижим 1/Деталь2.m3d
Прижим 1/Деталь6.m3d
Прижим 1/Сборка2.a3d
Прижим 1/Сборка.a3d
Прижим 1/Сборка3.a3d
Прижим 1/Опора.m3d
Прижим 1/Деталь.m3d
Прижим 1/Ось.m3d
Прижим 1/Деталь7.m3d
Прижим 1/Деталь5.m3d
Прижим 1/Деталь4.m3d
Опора3.m3d
Профиль 1230.m3d
Опора.m3d
Профиль 1600 (2).m3d
Прижим 3/
Прижим 3/Деталь3.m3d
Прижим 3/Деталь2.m3d
Прижим 3/Сборка.a3d
Прижим 3/Деталь.m3d
Прижим 3/Ось.m3d
Профиль 1600.m3d
Ограничитель/
Ограничитель/Деталь2.m3d
Ограничитель/Сборка.a3d
Ограничитель/Деталь.m3d
Ограничитель/Ось.m3d
Ограничитель 1/
Ограничитель 1/Деталь2.m3d
Ограничитель 1/Сборка.a3d
Ограничитель 1/Деталь.m3d
Ограничитель 1/Ось.m3d
Упор1.m3d
Планка.m3d
Винт/
Винт/Деталь3.m3d
Винт/Винт.m3d
Винт/Деталь2.m3d
Винт/Насадка.m3d
Винт/Сборка1.a3d
Винт/Деталь1.m3d
Винт/Шпилька.m3d
Профиль 1230 (2).m3d
Опора2.m3d
Опора1.m3d
Профиль 632,5 - копия (2).m3d
