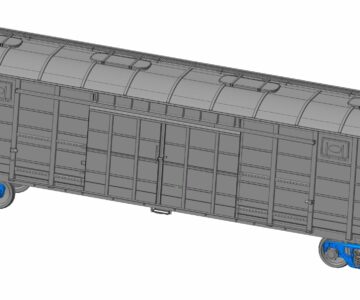

Крытый вагон модели 11-217

Красноярский Институт Железнодорожного Транспорта
Кафедра "Подвижной состав железных дорог"
Курсовая работа по дисциплине "Подвижной состав"
На тему: "Крытый вагон"
Красноярск 2013

В данной работе выполнено описание крытого вагона модели 11-217;вписывание в габарит;основные технико-экономические параметры; расчет нагрузок, действующих на вагон и его части; устойчивость колесной пары против схода с рельсов; расчет оси колесной пары условным методом;расчет двухрядной цилиндрической пружины; расчет подшипника на долговечность.

Исходные данные:
Четырёхосный крытый вагон
Габарит: 1-ВМ
Удельная площадь:1,74
Коэффициент тары: 0,35
Осевая нагрузка 225(кН)

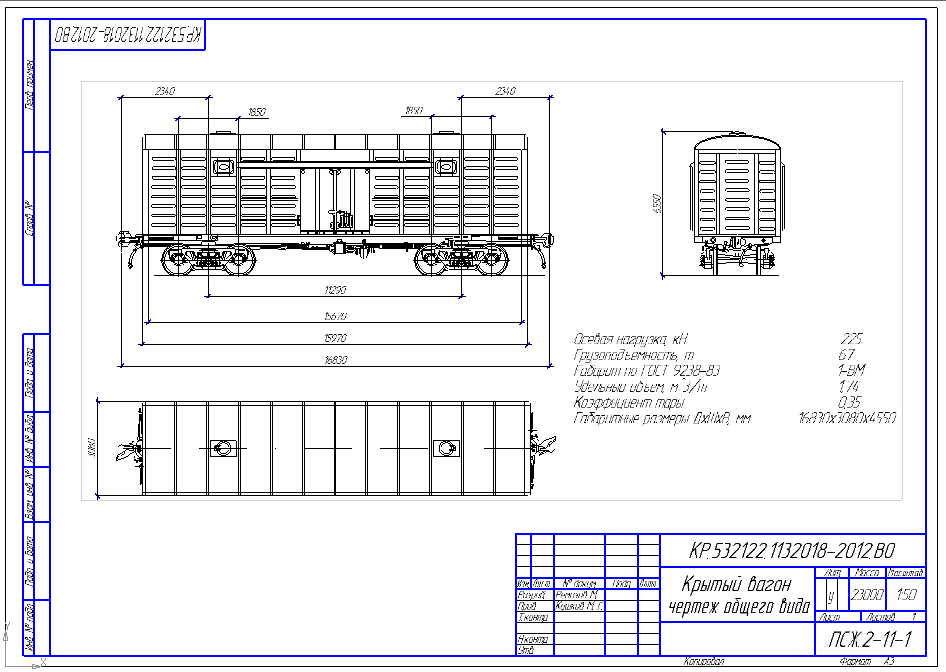

Состав: Чертеж общего вида(Крытый вагон), Расчеты Язык документа

Софт: КОМПАС-3D 13

Файлы:

kursovaya.docx
Содержание.docx
kryty_vagon.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
