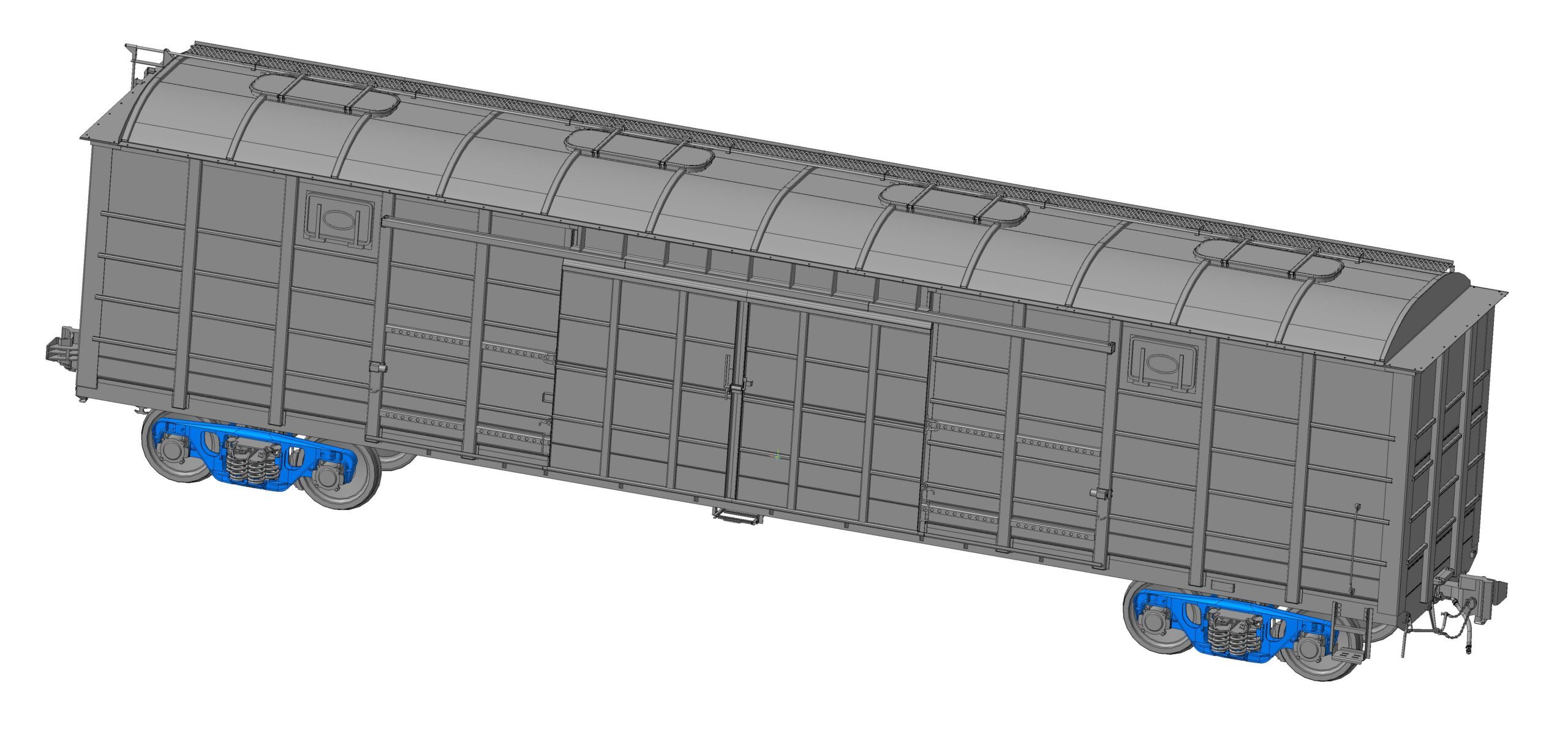

Вагон крытый цельнометаллический с уширенными дверными проемами. Модель 11-9980

Вагон крытый цельнометаллический с уширенными дверными проемами модели 11-9980. Вагон предназначен для эксплуатации по всей сети железных дорог колеи 1520 мм стран СНГ, Грузии, Латвийской Республики, Литовской Республики, Эстонской Республики и Финляндии.
Вагон должен изготовляться в исполнении УХЛ, категории размещения 1 по ГОСТ 15150 ((NF), 1), с обеспечением эксплуатационной надежности.
1 Грузоподъемность, т, не более 67
2 Масса тары (материалоемкость), т, не более 27
3 Коэффицент тары (тара/грузоподъемность) 0,403
4 Нагрузка:
-от оси колесной пары на рельсы, кН(тс)
-на один погонный метр пути, кН/м
230,5(23,5)
55,9
5 База вагона, мм 11700
6 Длина вагона, мм:
-по осям сцепления автосцепок
-по концевым балкам рамы
16970
15750
7 Ширина вагона максимальная, мм 3278
8 Высота от уровня верха головок рельсов максимальная, мм 4660
9 Объем кузова, м³, не менее 138
10 Скорость конструкционная, км/ч 120
11 Габарит по ГОСТ 9238 1-ВМ
12 Высота оси автосцепки от уровня головки рельсов, мм 1040-1080
13 Внутренние размеры кузова, мм
-длина 15724
-ширина 2764

Состав: 3D Модель Крытого вагона Язык документа

Софт: AutoCAD STEP

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Вагон крытый цельнометаллический с уширенными дверными проемами. Модель 11-9980

Крытый вагон.STEP
