Машина роторная УМ-1

Машина уборочная роторная УМ-1 железнодорожная (СДМ). Служит для нарезания куветов и забора щебня под торцами шпал. ДВГУПС КАФЕДРА СПМ

1.Производительность - 1100 м/ч;
2.Глубина копания - 600 мм;
3.Рабочая скорость машины - 1 км/ч;
4.Количество обслуживающего персонала - 4 чел;
5.Ширина траншеи - 600 мм
6.Шпалы - Ж/Б
7.Рельсы - Р65

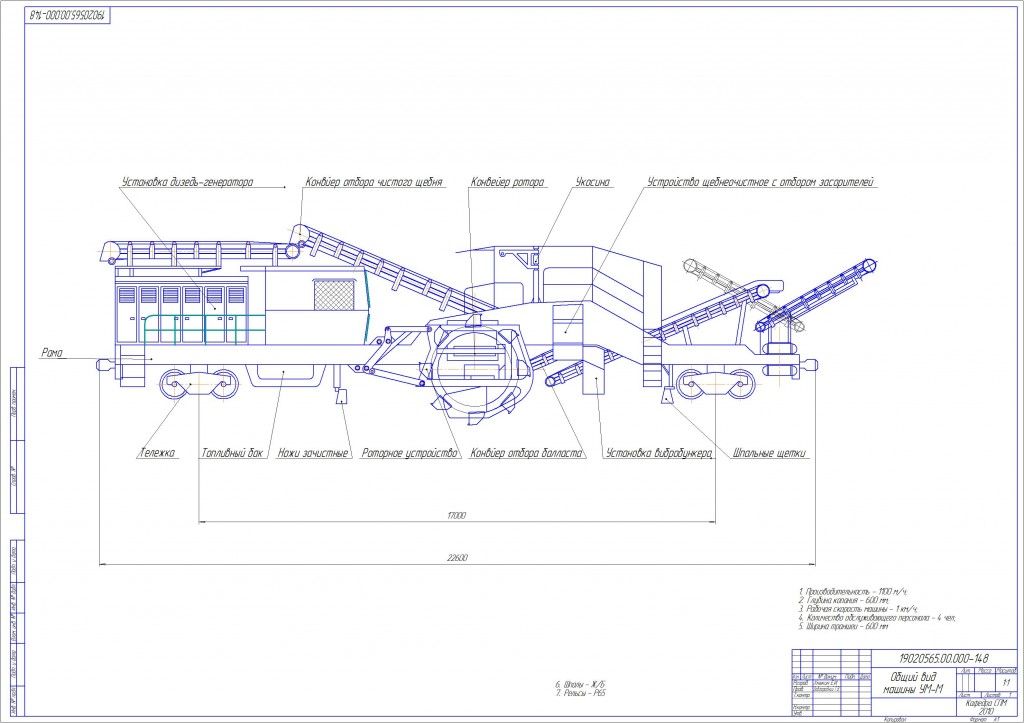

Состав: Вид общий (ВО) Язык документа

Софт: Компас v12

Файлы:
Чертеж.cdw
