Модели приборов разгрузки и посадки

Прибор разгрузки 9019.10.01.000 (аналоги - 2070.00.000, 134.00.00), он же - воздухозамедлитель, предназначен для плавной подачи сжатого воздуха в силовые цилиндры думпкара во время его разгрузки (опрокида кузова). По мере подъема кузова думпкара, сектор прибора разгрузки (воздухозамедлителя) нажимает на горизонтальный клапан прибора, постепенно уменьшая подачу воздуха в цилиндры, вплоть до полного прекращения подачи при достижении кузовом определенного угла подъема. Применяется на всех типах думпкаров.
Прибор посадки 9019.10.02.000 выполняет функцию воздухозамедлителя при переводе кузова думпкара в транспортное положение. Применяется на некоторых восьмиосных думпкарах.

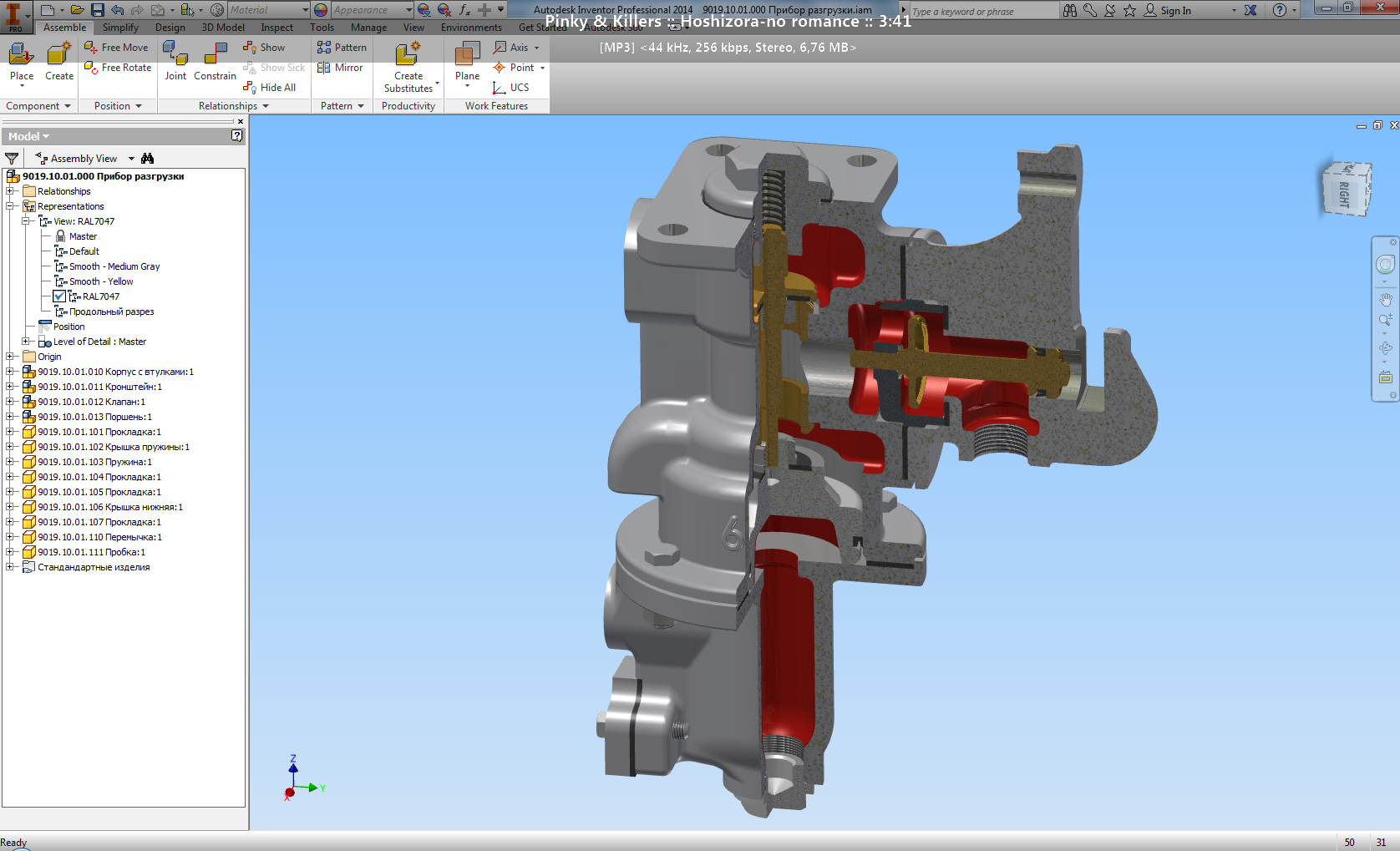

Модели приборов разгрузки и посадки - полноценные сборки с полным деревом построения всех деталей и узлов в масштабе 1:1. Модели имеют две степени подробности выполнения, – стандартная детализация (с указанием всех радиусов и фасок, вплоть до 0,3 мм, иногда и менее) и [EC] (стандартная детализация с обязательной маркировкой литых деталей)

Состав: Шесть 3D сборок с историей построения + шесть сборок в формате step

Софт: Inventor 2014

Сайт: www

Файлы:
Приборы разгрузки и посадки/
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки (вариант исполнения) [EC].iam
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки (вариант исполнения) [EC].ipj
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки (вариант исполнения).iam
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки (вариант исполнения).ipj
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки [EC].iam
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки [EC].ipj
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки.iam
Приборы разгрузки и посадки/9019.10.01.000 Прибор разгрузки.ipj
Приборы разгрузки и посадки/9019.10.01.010 Корпус с втулками [EC].iam
Приборы разгрузки и посадки/9019.10.01.010 Корпус с втулками.iam
Приборы разгрузки и посадки/9019.10.01.011 Кронштейн.iam
Приборы разгрузки и посадки/9019.10.01.012 Клапан.iam
Приборы разгрузки и посадки/9019.10.01.013 Поршень.iam
Приборы разгрузки и посадки/9019.10.01.101 Прокладка.ipt
Приборы разгрузки и посадки/9019.10.01.102 Крышка пружины.ipt
Приборы разгрузки и посадки/9019.10.01.103 Пружина.ipt
Приборы разгрузки и посадки/9019.10.01.104 Прокладка.ipt
Приборы разгрузки и посадки/9019.10.01.105 Прокладка.ipt
Приборы разгрузки и посадки/9019.10.01.106 Крышка нижняя.ipt
Приборы разгрузки и посадки/9019.10.01.107 Прокладка.ipt
Приборы разгрузки и посадки/9019.10.01.110 Перемычка.ipt
Приборы разгрузки и посадки/9019.10.01.111 Пробка.ipt
Приборы разгрузки и посадки/9019.10.01.112 Крышка нижняя.ipt
Приборы разгрузки и посадки/9019.10.01.115 Корпус [EC].ipt
Приборы разгрузки и посадки/9019.10.01.115 Корпус.ipt
Приборы разгрузки и посадки/9019.10.01.116 Втулка.ipt
Приборы разгрузки и посадки/9019.10.01.118 Корпус кронштейна.ipt
Приборы разгрузки и посадки/9019.10.01.119 Направляющая.ipt
Приборы разгрузки и посадки/9019.10.01.120 Клапан.ipt
Приборы разгрузки и посадки/9019.10.01.121 Седло клапана.ipt
Приборы разгрузки и посадки/9019.10.01.122 Манжета.ipt
Приборы разгрузки и посадки/9019.10.01.125 Стержень клапана.ipt
Приборы разгрузки и посадки/9019.10.01.126 Прокладка.ipt
Приборы разгрузки и посадки/9019.10.01.128 Корпус поршня.ipt
Приборы разгрузки и посадки/9019.10.01.129 Манжета.ipt
Приборы разгрузки и посадки/9019.10.02.000 Прибор посадки [EC].iam
Приборы разгрузки и посадки/9019.10.02.000 Прибор посадки [EC].ipj
Приборы разгрузки и посадки/9019.10.02.000 Прибор посадки.iam
Приборы разгрузки и посадки/9019.10.02.000 Прибор посадки.ipj
Приборы разгрузки и посадки/9019.10.02.101 Крышка.ipt
Приборы разгрузки и посадки/ReadMe.txt
Приборы разгрузки и посадки/Step/
Приборы разгрузки и посадки/Step/9019.10.01.000 Прибор разгрузки (вариант исполнения) [EC].stp
Приборы разгрузки и посадки/Step/9019.10.01.000 Прибор разгрузки (вариант исполнения).stp
Приборы разгрузки и посадки/Step/9019.10.01.000 Прибор разгрузки [EC].stp
Приборы разгрузки и посадки/Step/9019.10.01.000 Прибор разгрузки.stp
Приборы разгрузки и посадки/Step/9019.10.02.000 Прибор посадки [EC].stp
Приборы разгрузки и посадки/Step/9019.10.02.000 Прибор посадки.stp
Приборы разгрузки и посадки/Болт М10-6gx45.56 ГОСТ 7796-70.ipt
Приборы разгрузки и посадки/Болт М12-6gx40.46 ГОСТ 7796-70.ipt
Приборы разгрузки и посадки/Гайка 2М20х1,5-6H.8.40 ГОСТ 15522-70.ipt
Приборы разгрузки и посадки/Гайка М12-6H.5 ГОСТ 5915-70.ipt
Приборы разгрузки и посадки/Дополнение/
Приборы разгрузки и посадки/Дополнение/9019.10.00.102 Сектор.ipt
Приборы разгрузки и посадки/Дополнение/9019.10.00.103 Валик [RE].ipt
Приборы разгрузки и посадки/Дополнение/9019.10.00.103 Валик [оригинал].ipt
Приборы разгрузки и посадки/Дополнение/Step/
Приборы разгрузки и посадки/Дополнение/Step/9019.10.00.102 Сектор.stp
Приборы разгрузки и посадки/Дополнение/Step/9019.10.00.103 Валик [RE].stp
Приборы разгрузки и посадки/Дополнение/Гайка М12-6Н.5 ГОСТ 5918-73.ipt
Приборы разгрузки и посадки/Дополнение/Шплинт 3,2x25 ГОСТ 397-79.ipt
Приборы разгрузки и посадки/Расшифровка атрибутов в имени файла модели детали или сборки AutoDesk Inventor.pdf
Приборы разгрузки и посадки/Шайба 10Л 65Г ГОСТ 6402-70.ipt
Приборы разгрузки и посадки/Шайба 20.02.01.30 ГОСТ 9649-78.ipt
