Цилиндр разгрузки одностороннего действия для вагонов-самосвалов

Диаметр поршня, мм 684
Диаметр штока, мм 156
Внутренний диаметр цилиндра,мм 685,5
Рабочее давление, МПа 0,7
Гидравлическое давление при испытании, МПа 1,0
Цилиндр разгрузки одностороннего действия состоит из корпуса с приваренными цилиндрическими кольцами имеющими 20 отверстия для крепления крышки и днища. К корпусу по обе его стороны приварены цапфы и стойки для крепления цилиндра к нижней раме думпкара. Трубчатый шток имеет на одном конце резьбу, при помощи которой к нему крепится поршень.

Состав: 3D модель состоит из 4 подсборок, 8 деталей и 120 библиотечных элементов. Работа содержит все необходимые спецификации, сборочные чертежи и чертежи деталей в количестве 40 файлов.

Софт: КОМПАС-3D 19

Файлы:

Каталог
Транспорт
Железнодорожный транспорт
Цилиндр разгрузки одностороннего действия для вагонов-самосвалов

Цилиндр разгрузки думпкара/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Прокладка-шнур АБВГ 000002.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Днище _ АБВГ 308000.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Днище _ АБВГ 308000.spw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Тройник АБВГ 300003.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Кронштейн АБВГ 300004.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Днище АБВГ 300001.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Накладка АБВГ 300005.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Патрубок АБВГ 300006.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Днище АБВГ 308000/Штуцер АБВГ 300002.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Уплотнение АБВГ 000003.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Обечайка АБВГ 100003.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Ребро жесткости Сборочный чертеж _ АБВГ 108002 СБ.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Корпус цилиндра _ АБВГ 108000.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Кольцо АБВГ 100002.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Фланец корпуса в сборе Сборочный чертеж _ АБВГ 108001 СБ.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Цапфа цилиндра АБВГ 100004.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Стойка корпуса АБВГ100005.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Корпус цилиндра _ АБВГ 108000.spw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Корпус цилиндра АБВГ 100005/Фланец АБВГ 100001.cdw

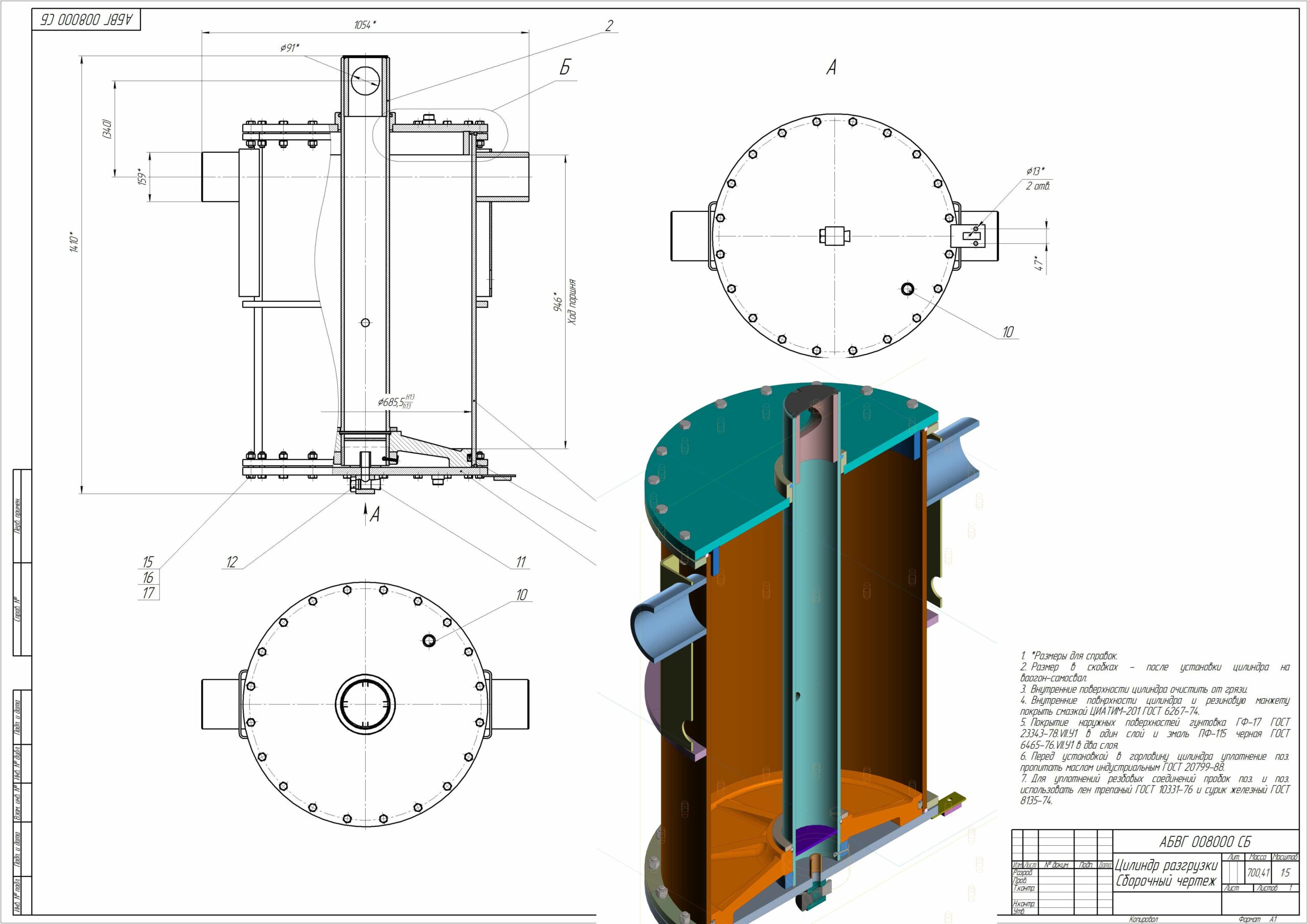

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Цилиндр разгрузки Сборочный чертеж _ АБВГ 008000 СБ.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Крышка АБВГ 408000/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Крышка АБВГ 408000/Горловина АБВГ 400002.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Крышка АБВГ 408000/Крышка АБВГ 400001.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Крышка АБВГ 408000/Крышка Сборочный чертеж _ АБВГ 408000 СБ.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Крышка АБВГ 408000/Кольцо АБВГ 400003.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Крышка АБВГ 408000/Крышка _ АБВГ 408000.spw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Пробка АБВГ 000005.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Пробка АБВГ 000004.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток в сборе _ АБВГ 208000.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Шток АБВГ 200001.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Шток _ АБВГ 208001.spw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Заглушка штока АБВГ 200004.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Заглушка АБВГ 200005.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Втулка АБВГ 200003.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Кольцо упорное АБВГ 200002.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток АБВГ 208001/Шток Сборочный чертеж _ АБВГ 208001 СБ.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Поршень АБВГ 200006.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Гайка штока АБВГ 200007.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Шток в сборе АБВГ 208000/Шток в сборе _ АБВГ 208000.spw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Цилиндр разгрузки _ АБВГ 008000.spw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Манжета поршня АБВГ 000001.cdw

Цилиндр разгрузки думпкара/Чертежи Цилиндра разгрузки/Пробка АБВГ 000006.cdw

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Пробка 1 дюйм.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Цилиндр разгрузки.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Кольцо.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Фланец.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Фланец корпуса в сборе.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Цапфа цилиндра.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Корпус цилиндра.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Обечайка.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Стойка корпуса.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Корпус цилиндра/Ребро жесткости.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Прокладка-шнур.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/Днище.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/Тройник.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/Кронштейн.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/Накладка.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/Днище.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Днище/Патрубок.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Крышка/

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Крышка/Кольцо.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Крышка/Голрловина.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Крышка/Штуцер.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Крышка/Крышка.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Крышка/Крышка.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Пробка деревянная.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Манжета поршня.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Уплотнение.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Гайка штока.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток в сборе.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/Заглушка.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/Шток.a3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/Кольцо упорное.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/Шток.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/Втулка.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Шток/Заглушка штока.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Шток в сборе/Поршень.m3d

Цилиндр разгрузки думпкара/Модели цилиндра разгрузки/Пробка.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
