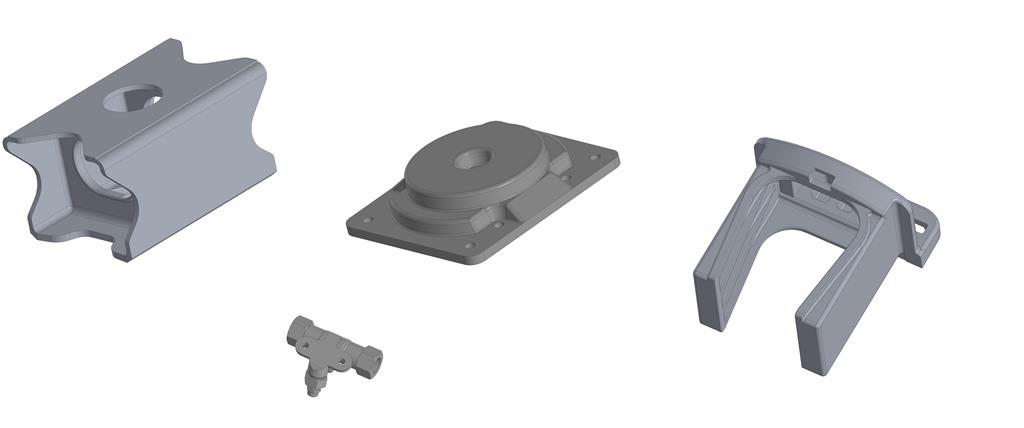

Детали и узел вагонов

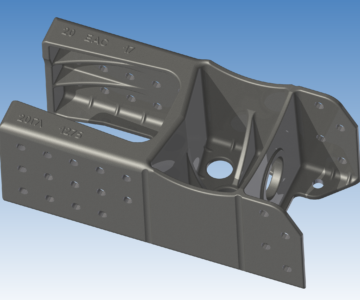

1. Надпятник грузовых вагонов черт. 132.01.02.035-0 Сталь 20ХМФЛ ГОСТ 977-88
2. Упор передний УП1 автосцепного устройства для грузовых вагонов ГОСТ Р52916-2008
3. Тройник 4375-01 УХЛ1 ТУ 3184-011-10785350-2007
Назначение: для соединения резьбового трубопровода тормозной магистрали с одновременным креплением его на раме грузового вагона и соединением отводом к воздухораспределителю.
Присоединительные размеры, мм:
- со стороны магистрали Ø 42,5
- со стороны отвода к воздухораспределителю G ¾ – B
Условный проход присоединяемых труб, мм:
- со стороны магистрали 32
- со стороны отвода к воздухораспределителю 20
Масса не более, кг: 5,6
Габаритные размеры, мм: 230х170х102
4. Пятник тип 4Ш грузовых вагонов ОСТ 24.052.05-90 Диаметр - 350 мм
Состав: Модель одной деталью
Софт: SolidWorks 2016 и step
