Петербургский Государственный Университет Путей Сообщения.
Кафедра: «Автоматика и телемеханика на железных дорогах».
Курсовой проект
Тема: «Оборудование промежуточных станций электрической централизацией стрелок и сигналов»
Санкт-Петербург 2005 г.

На Железнодорожный транспорт автоматика и телемеханика эц 9 курс работа. Среди устройств автоматики, телемеханики и связи, системы управления обьектами на станции играет важнейшую роль. Скорость обработки поездов на станциях влияет на пропускную способность железных дорог, ЭЦ позволяет увеличивать пропускную способность станций в 1,5-2 раза. Ядром станционных систем автоматики является централизация стрелок и сигналов. Безопасность движения поездов в целом во многом зависит от безопасности передвижений по станции. Эти передвижения имеют особенности - движение поездов по стрелочным переводам, одновременных передвижений и наличия двух разных типов передвижений (поездных и маневровых).
Электрическая централизация (ЭЦ) представляет собой автоматизированную систему управления движением на станциях железных дорог с маршрутизацией поездных и маневровых передвижений и светофорной сигнализацией.
Любая система ЭЦ базируется на трёх путевых элементах – электроприводе, рельсовой цепи, светофоре.
В ЭЦ перевод стрелок открытие сигнала с проверкой всех условий безопасностей осуществляются с помощью реле особой конструкции или электронной аппаратуры.
Затраты на строительство электрической централизации окупаются через 4 -5 лет.

Содержание:
Введение………………………………………………………………………
Анализ эксплуатационной работы станции ………………………………….
1.1. Эксплуатационно-технические данные ..………………………….
1. Проектирование электрической централизации системы БМРЦ……...……
2.1 Характеристика системы ¬¬¬¬¬…………………….……………….………….
2.2 Аппарат управления ……………………………….……………………...
2.3 Схема реле направления, начальных, конечных, общеманевровых ….
2.4 Схема контрольно-секционных реле ……………………………..………
2.5 Схема маршрутных и замыкающих реле ………………………………
2.6 Схема сигнальных реле ………………………………………….……
2.7 Отмена и искусственное размыкание маршрутов………………………
2.8 Схема управления стрелочным электроприводом …………………..…….
2.9 Схема управления огнями светофоров…………………………………
3.Проектирование источников электроснабжения……...…………………….
3.1) Структурная схема питающей установки…………………………………...
3.2) Панель вводная ПВ2 – ЭЦ……………………………………………………
3.3) Панель распределительная ПР2 – ЭЦ ………...…………………………….
4.Алгоритмы работы схем электрической централизации…………………….
Список литературы………………………………………………………………....



Автор
user-avatar Mirgolib
Дата
20.12.2024
Язык
Русский
Состав

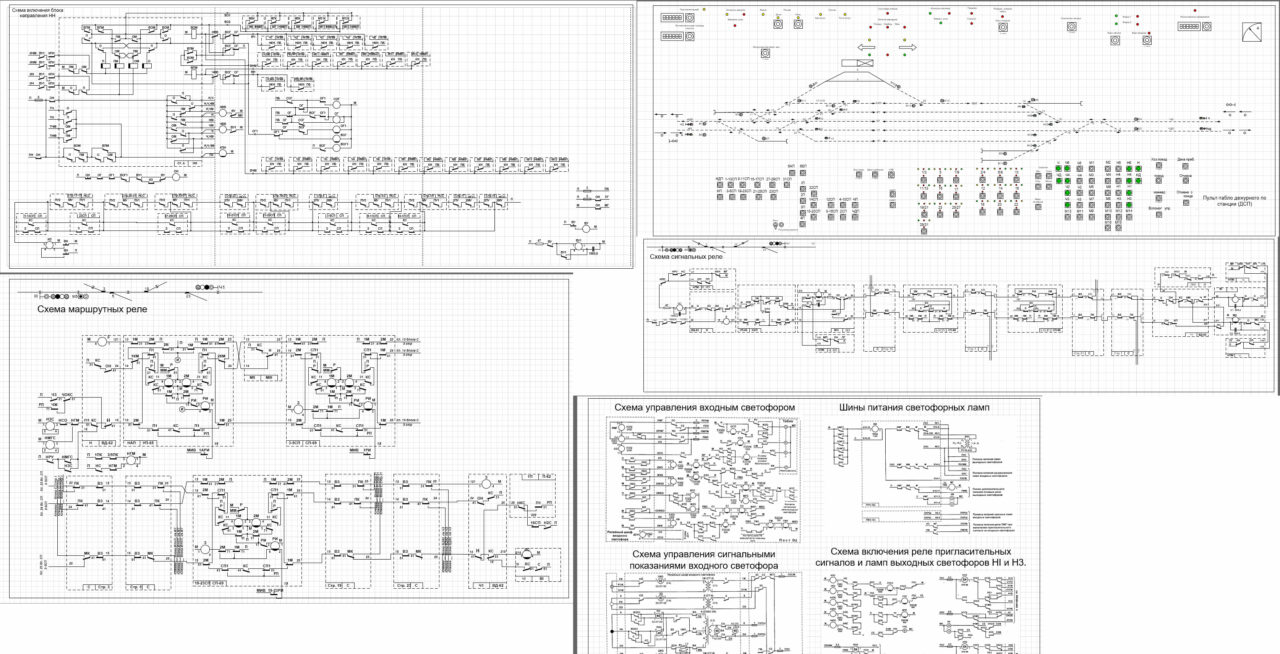

Маршрутные реле, Сигнальные реле, Схемы включения СЭП, и др. (в некоторых схемах могут быть картинки), ПЗ
Софт
Другая 2007
Содержимое архива
  • Схемы включения СЭП Королева.vsd
  • Пульт Королева.vsd
  • королев.vsd
  • Реле извещения приближения, отмены и реле разделки Королева.vsd
  • Сигнальные реле Королева.vsd
  • Реле КС Королева.vsd
  • Блок_направл Королева.vsd
  • Маршрутные реле Королева.vsd
  • +Схема шин и блоков выдержки времени отмены маршрутов Королева.vsd
  • Курсач.doc
  • Управление светофорами Королева.vsd
  • Искусственное размыкание секций Королева.vsd
  • табло Королева.vsd
