Однониточный план станции

УрГУПС,
кафедра автоматики и телемеханики,
Курсовая работа по дисциплине "Технические средства безопасности на ж.д.транспорте"
На тему: "Рельсовые цепи на двухпутной станции"
Екатеринбург, 2013

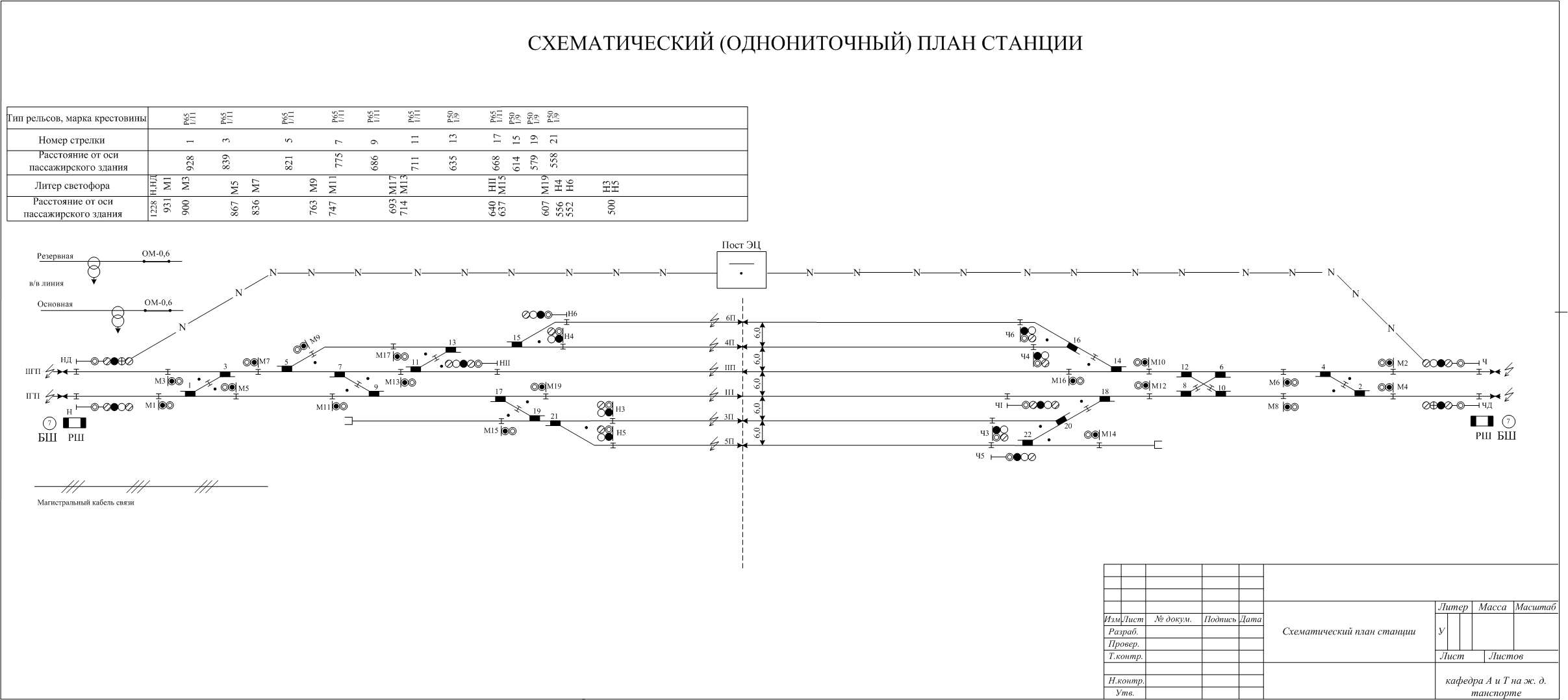

Одной из основных схем в курсовом проекте является однониточный план станции. На нём показывают расположение и нумерацию стрелок и светофоров, разбивку станции на изолированные участки, специализацию и нумерацию приёмоотправочных путей, пост ЭЦ, поперечную ось станции и трассу основных магистральных кабелей, а также указываются ординаты стрелок, светофоров и предельных столбиков. В пояснительной записке есть теоретическая часть, расчет ординат, а также сводные таблицы поездных и маневровых маршрутов.

Состав: схематический план станции, ПЗ Язык документа

Софт: Microsoft Visio 7

Файлы:

Каталог / Транспорт / Железнодорожный транспорт / Однониточный план станции

ОДНОНИТКА.vsd
ПЗ.doc
