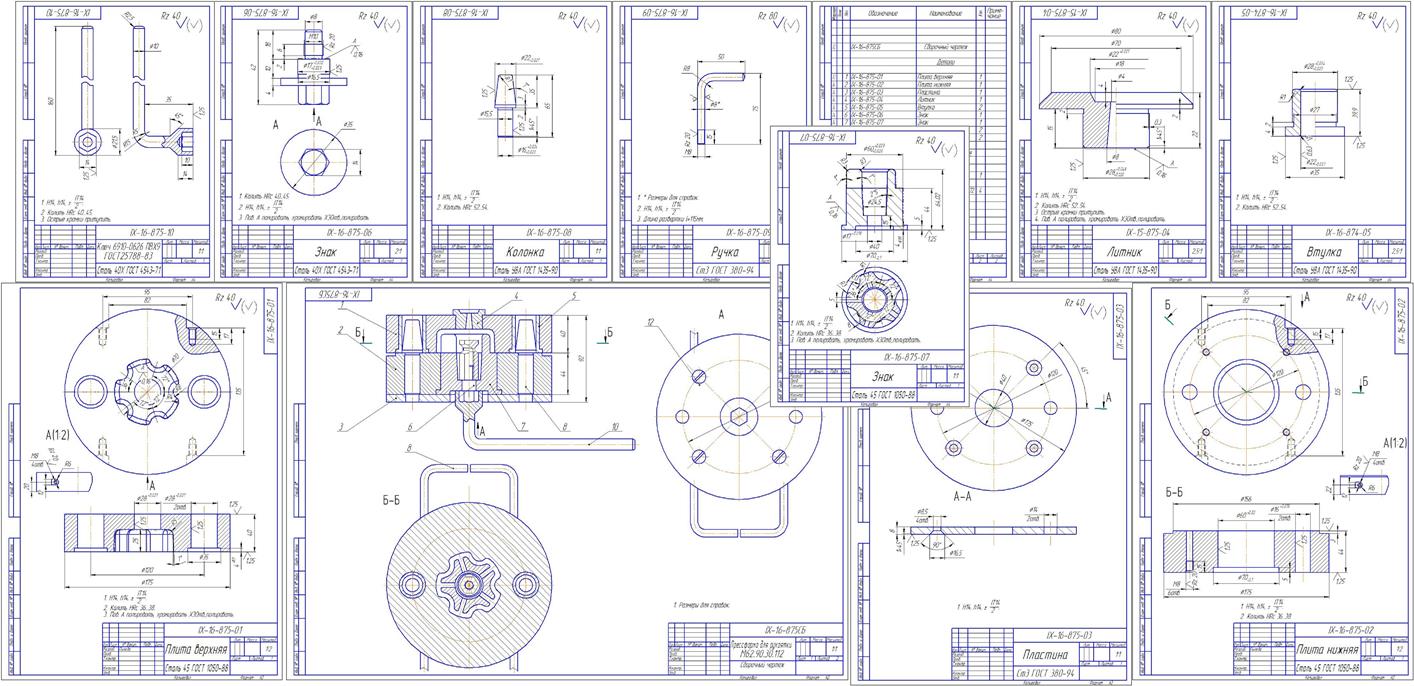

Чертежи на прессформа для рукоятки М62.90.30.112 которая используется на тепловозе М62.
Прессформа состоит из:
Плиты верхней - IX-875 -01;
Плиты нижней - IX-875 -02;
Пластины - IX-875 -03;
Литника - IX-875 -04;
Втулок - IX-875 -05;
Знака - IX-875 -06;
Знака - IX-875 -07;
Колонок - IX-875 -08;
Ручек - IX-875 -09;
Ключа - IX-875 -10.
