КОМПАС 3D 18

Проектирование четырехосной цистерны для светлых нефтепродуктов

Украинский государственный университет железнодорожного транспорта
Кафедра вагоны
Курсовой проект по дисциплине «Вагоны ( проектирования и расчет)»
На тему « проектирования и расчет четырехосной цистерны для светлых нефтепродуктов
Харьков 2017

В даной работе рассчитывается четырехосная цистерна для светлых нефтепродуктов с грузоподъемностю 67 т и расчитывается на прочность колесная пара вагона упрощенным методом.

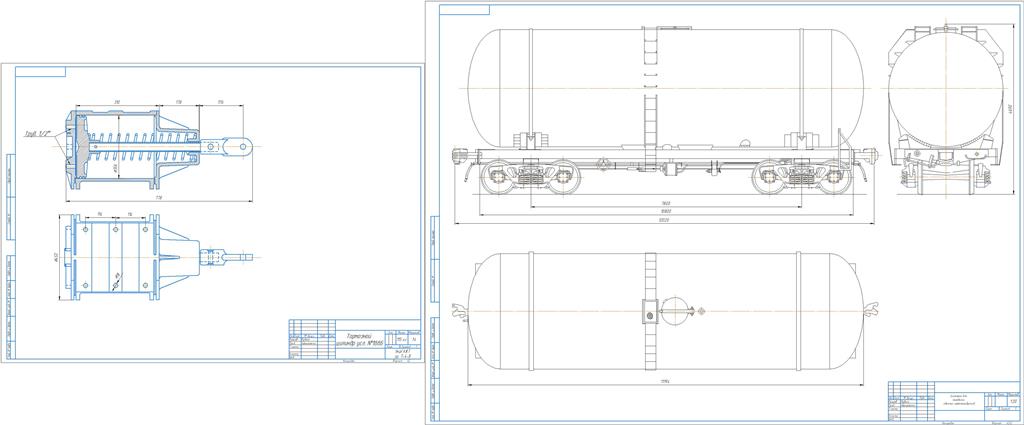

Графическая часть содержит чертеж четырехосной цистерны для светлых нефтепродуктов и тормозной цилиндр.

Зміст
Вступ 5
1 Визначення основних техніко-економічних параметрів
проектованого вагона 6
1.1 Питомий об’єм котла 6
1.2 Коефіцієнт тари 6
1.3 Тара вагона, повний об’єм котла 7
1.4 Лінійні розміри вагона 7
1.5 Осьове та погонне навантаження 14
2 Вписування проектованого вагона в габарит 16
2.1 Класифікація габаритів рухомого складу 16
2.2 Визначення розмірів будівельного обрису вагона 17
2.2.1 Вертикальні розміри будівельного обрису вагона 18
2.2.2 Горизонтальні розміри будівельного обрису 19
2.3 Визначення розмірів проектного обрису вагона 22
2.4 Побудова вертикальних і горизонтальної габаритних рамок.
Перевірка вписування проектованого вагона в габарит 24
3 Визначення навантажень, діючих на вагон 27
3.1 Вертикальні сили 27
3.1.1 Вертикальна статична сила 27
3.1.2 Вертикальна динамічна сила 27
3.2 Поперечні сили 29
3.2.1 Відцентрове навантаження 29
3.2.2 Вітрове навантаження 29


3.2.3 Бокові сили динамічної взаємодії вагона та колії 30
3.3 Повздовжні зусилля 31
3.3.1 Сили розтягнення та стиснення, що прикладені до передніх
або задніх упорів автозчепів 31
3.3.2 Інерційні сили окремих мас вагонів 32
3.4 Вертикальна сила, що зумовлена дією інерційних сил 33
3.5 Вертикальна сила, що зумовлена дією бокових сил 33
3.6 Розрахунок котла на внутрішній тиск 34
4 Розрахунок на міцність колісної пари вагона 36
5 Короткий технічний опис вагона 42
6 Техніко-економічне обґрунтування вагона 44

Состав: Пояснительна записка ,Тормозной цилиндр ВО ,Четырехосная цистерна для светлых нефтепродуктов ОВ Язык документа

Софт: КОМПАС-3D 15

Каталог / Транспорт / Железнодорожный транспорт / Проектирование четырехосной цистерны для светлых нефтепродуктов

Просмотр файлов
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов\site_29479_image001.jpg
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов\~$й курсовой.docx
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов\Зміст.docx
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов\Мой курсовой.docx
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов\Тормозной цилиндр.cdw
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов\Чертеж (2).cdw
МОЙ_Курсовой_Цистерна для светлых нефтепродуктов
