Разработка конструкции четырехосной цистерны для перевозки вязких нефтепродуктов

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине "Конструкция, теория и расчет вагонов"
На тему: "Разработка конструкции четырехосной цистерны для перевозки вязких нефтепродуктов"
Гомель 2021

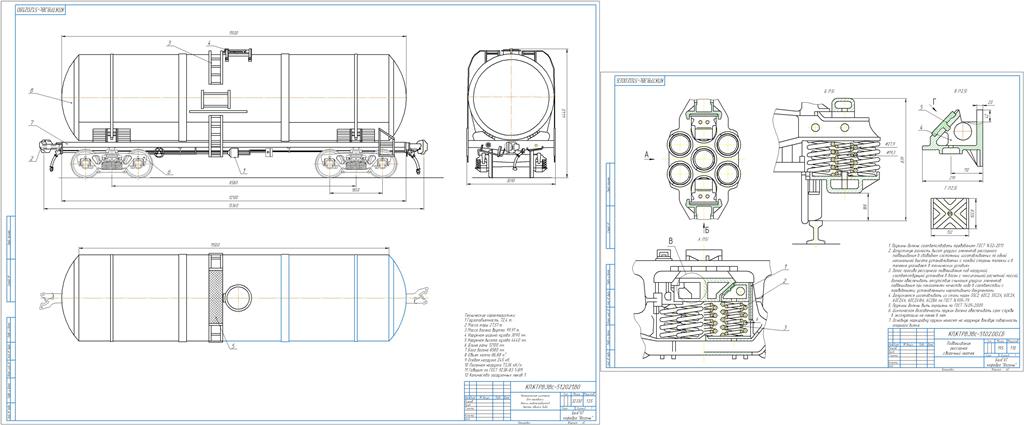

В соответствии с заданием в данном курсовом проекте была спроектирована конструкция 4-осной цистерны для перевозки вязких нефтепродуктов с осевой нагрузкой 245 кН. В процессе проектирования был произведен выбор основных параметров проектируемого вагона, произведена проверка вписывания кузова вагона в габарит 1-ВМ. Так же в данном курсовом проекте было произведено описание конструкции проектируемого вагона. Было принято решение установить под проектируемый вагон тележки по типу модели 18–194-1. Произведен расчет рессорного подвешивания, а также выполнен расчет против схода вагона с рельсов. И в конечном итоге произведена оценка экономической эффективности спроектированного вагона.

Содержание
Введение 2
1 Выбор основных параметров четырехосной цистерны для перевозки вязких нефтепродуктов 3
1.1 Определение грузоподъемности и массы вагона 3
1.2 Потребный объем котла. Обоснование линейных размеров 4
1.3 Определение погонной нагрузки 6
1.4. Выбор основных параметров проектируемой тележки 7
2 Проверка на вписывание в габарит кузова в зоне верхнего очертания вагона 8
2.1 Исходные расчетные данные 8
2.2 Определение горизонтальных ограничений 10
2.3 Определение вертикальных ограничений 12
2.4 Вычисление размеров проектных очертаний кузова вагона 14
3 Описание конструкции проектируемого вагона 18
3.1 Общие сведения 18
3.2 Описание конструкции вагона 18
3.3 Описание конструкции тележки 22
4 Расчет рессорного подвешивания 27
4.1 Назначение расчета и постановка задачи исследования 27
4.2 Выбор схемы и основных параметров рессорного подвешивания 27
4.3 Расчет пружин рессорного подвешивания 29
4.4 Расчет жесткости и гибкости рессорного подвешивания 34
5 Проверка устойчивости вагона против схода с рельсов 40
6 Оценка экономической эффективности спроектированного вагона 43
Список использованной литературы 50
