Разработка конструкции четырехосного пассажирского купейного вагона

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине «Конструкция, теория и расчет вагонов»
На тему: «Разработка конструкции четырехосного пассажирского купейного вагона»
Гомель 2021

В соответствии с заданием в данном курсовом проекте была спроектирована конструкция 4-осного пассажирского купейного вагона населенностью 36 человек. В процессе проектирования был произведен выбор основных параметров проектируемого вагона, произведена проверка вписывания кузова вагона в габарит 1-ВМ. Так же в данном курсовом проекте было произведено описание конструкции проектируемого вагона. Произведен расчет оси колесной пары вероятностным методом, а также выполнен расчет против схода вагона с рельсов. И в конечном итоге произведена оценка экономической эффективности спроектированного вагона.

Содержание
Введение 2
1 Выбор основных параметров вагона 3
1.1 Обоснование внутренней планировки и линейных размеров кузова 3
1.2 Масса вагона 5
2 Проверка на вписывание в габарит кузова в зоне верхнего очертания вагона 6
2.1 Исходные расчетные данные 6
2.2 Определение горизонтальных ограничений 8
2.3 Вычисление горизонтальных ограничений полуширины кузова 9
2.4 Определение вертикальных ограничений 10
2.5 Вычисление размеров проектных очертаний кузова вагона 12
3 Описание конструкции проектируемого вагона 17
3.1 Назначение, техническая характеристика и планировка вагона 17
3.2 Описание конструкции вагона 18

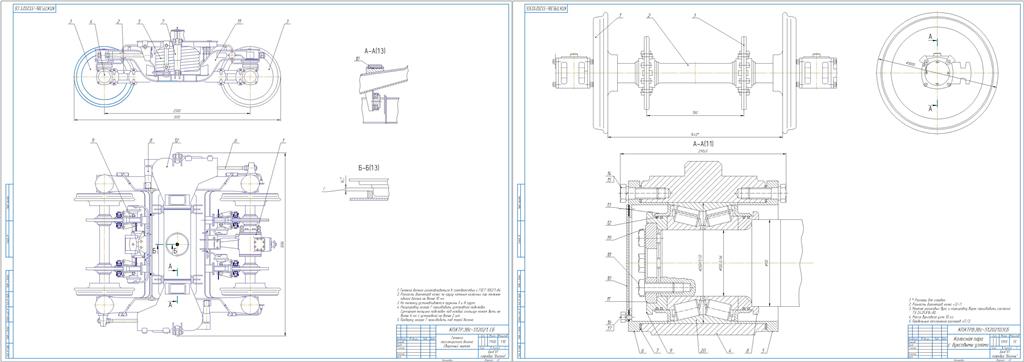

3.3 Описание конструкции тележки 20
4 Расчет оси колесной пары вероятностным методом 24
4.1 Назначение расчета и постановка задачи исследования 24
4.2 Силы, действующие на колесную пару 24
4.3 Расчетные силы и сечения оси колесной пары 31
4.4 Оценка статической прочности оси 34
4.5 Оценка усталостной прочности 37
4.6 Оценка надежности оси 40
5 Проверка устойчивости вагона против схода с рельсов 43
6 Оценка экономической эффективности спроектированного вагона 46
Список использованной литературы 51
