Разработка конструкции четырехосного пассажирского вагона межобластного сообщения

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине "Конструкция, теория и расчет вагонов"
На тему: "Разработка конструкции четырехосного пассажирского вагона межобластного сообщения"
Гомель 2021

Задание:
тип вагона: пассажирский вагон межобластного сообщения
населенность: 72 человека
габарит: 1-ВМ
ходовая часть: тележка по типу 68-875
расчеты:
- вписывание в габарит кузова в зоне верхнего очертания
- расчет энергоемкости поглощающего аппарата
- расчет вагона против схода с рельсов
- экономический эффект проектируемого вагона
графическая часть:

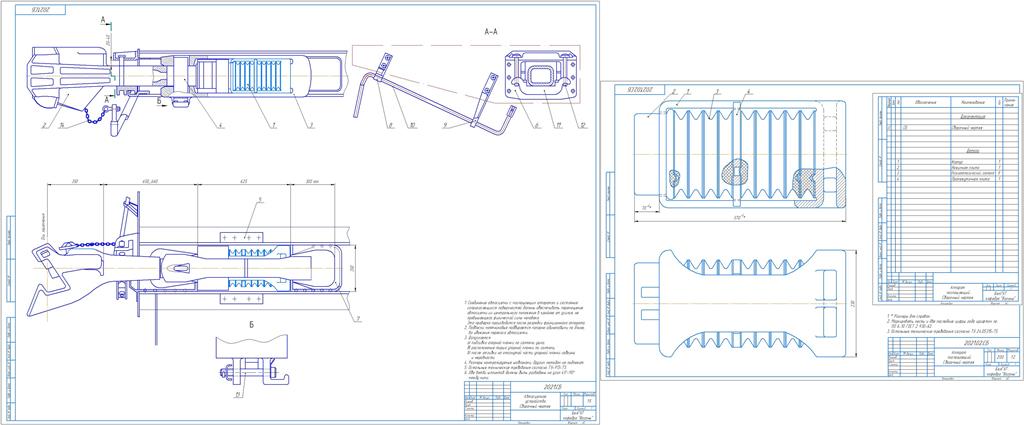

чертеж 1 "Автосцепное устройство"
чертеж 2 "Поглощающий аппарат"

Содержание
Введение 2
1 Выбор основных параметров вагона 3
1.1 Обоснование внутренней планировки и линейных размеров кузова 3
1.2 Масса вагона 5
2 Проверка на вписывание в габарит кузова в зоне верхнего очертания 7
2.1 Исходные расчетные данные 7
2.2 Определение горизонтальных ограничений 9
2.3 Вычисление горизонтальных ограничений полуширины кузова 10
2.4 Определение вертикальных ограничений 11
2.5 Вычисление размеров проектных очертаний кузова вагона 13
3 Описание конструкции проектируемого вагона 18
3.1 Назначение, техническая характеристика, планировка и конструкция вагона 18
3.2 Описание конструкции тележки 23
4 Расчет параметров резинометаллического поглощающего аппарата 31
4.1 Расчет поглощающего аппарата с резинометаллическими элементами 31
5 Проверка устойчивости вагона против схода с рельсов 36
6 Оценка экономической эффективности спроектированного вагона 39
Список использованной литературы 44
