"Разработка конструкции четырехосного пассажирского купейного вагона"

Белорусский государственный университет транспорта
Кафедра вагоны
Курсовой проект по дисциплине "Конструкция, теория и расчет вагонов"
На тему: "Разработка конструкции четырехосного пассажирского купейного вагона"
Гомель 2021

Задание:
тип вагона - пассажирский купейный
населенность - 40 чел.
габарит - 1-ВМ
ходовая часть - по типу тележек 68-4095
расчеты:
- вписывание в габарит кузова в зоне верхнего очертания
- расчет энергоемкости поглощающего аппарата
- расчет против схода вагона с рельсов
- экономической эффективности спроектированного вагона.

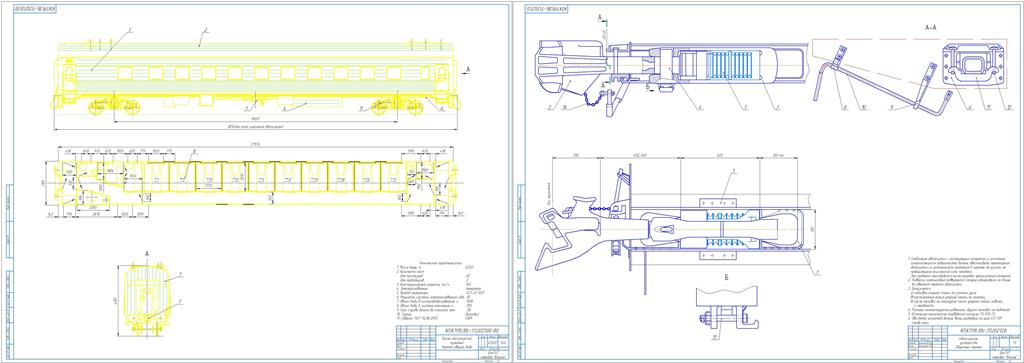

Графическая часть: чертеж 1 - общий вид вагона; чертеж 2 - автосцепное устройство

Содержание
Введение 2
1 Выбор основных параметров вагона 3
1.1 Обоснование внутренней планировки и линейных размеров кузова 3
1.2 Масса вагона 5
2 Проверка на вписывание в габарит кузова вагона в зоне верхнего очертания 6
2.1 Исходные расчетные данные 6
2.2 Определение горизонтальных ограничений 8
2.3 Вычисление горизонтальных ограничений полуширины кузова 9
2.4 Определение вертикальных ограничений 10
2.5 Вычисление размеров проектных очертаний кузова вагона 12
3 Описание конструкции проектируемого вагона 17
3.1 Назначение, техническая характеристика и планировка вагона 17
3.2 Описание конструкции вагона 18
3.3 Описание конструкции тележки 20
4 Расчет энергоемкости резинометаллического поглощающего аппарата 24
5 Проверка устойчивости вагона против схода с рельсов 29
6 Оценка экономической эффективности спроектированного вагона 32
Список использованной литературы 37
